SFS30款48毫米口径赛车节气门三维设计

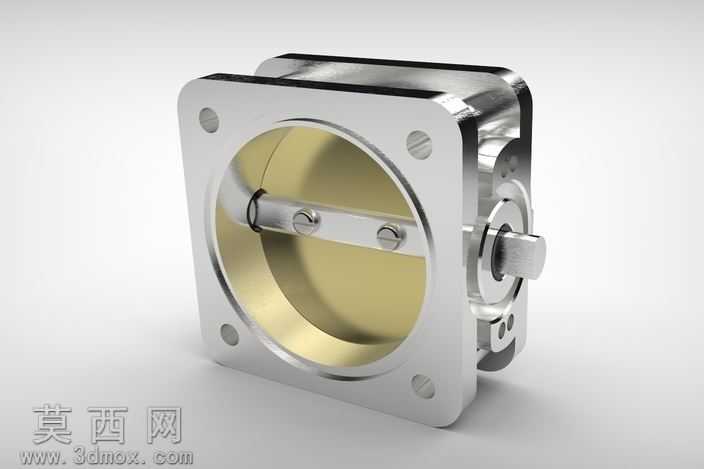

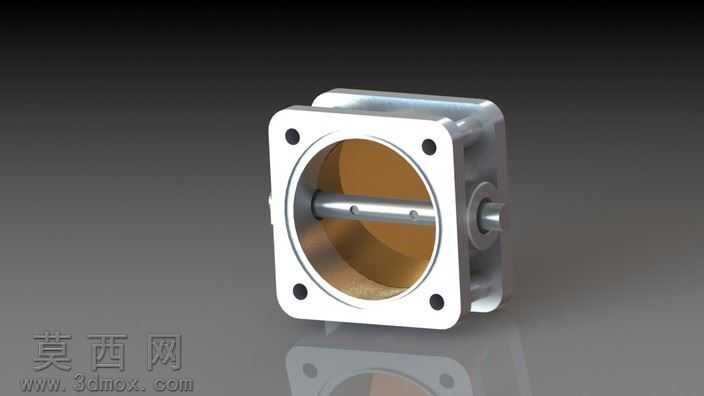

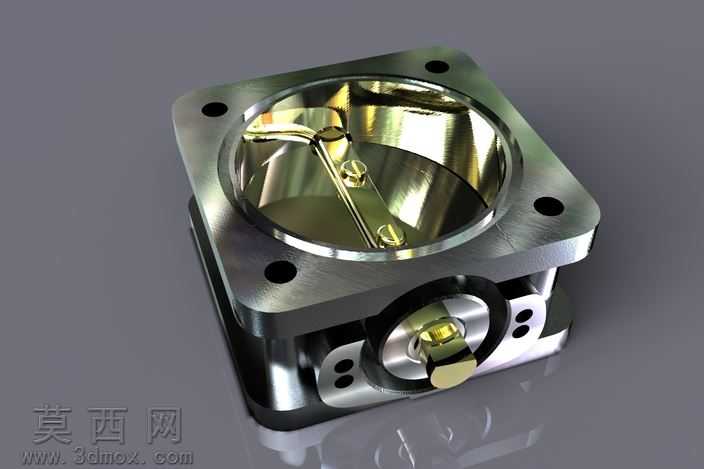

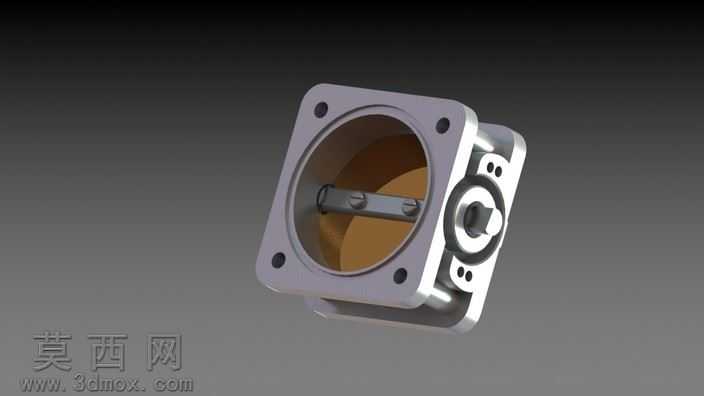

本作品为适配赛车动力系统的SFS30规格节气门三维设计作品，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工公差要求，对每一处装配结构进行干涉校验，确保各部件可实现真实装配与动作模拟。模型主体采用方形法兰安装结构，法兰面预留四个对称分布的安装通孔，孔位尺寸与安装面平面度均按照实际装车标准设定，可直接对接进气歧管的安装接口。核心的节流阀片采用圆形薄板结构，与阀体内腔做同轴度约束，阀片通过中部的横向固定轴与驱动侧结构连接，固定轴上设置两处紧固点位，通过螺栓结构将阀片牢牢锁止在转轴上，避免高转速进气工况下阀片出现移位松脱。阀体侧面的驱动端集成了转轴限位与联动结构，可精准控制阀片的转动角度范围，实现进气流量的线性调节。材质设定上，阀体外壳采用抛光铝合金材质，渲染阶段通过Keyshot调整金属反射参数，还原铝合金机加工后的亮面金属质感，表面做轻微的倒角处理，避免尖锐棱角带来的安全隐患同时提升零件精致度；阀体内腔与阀片采用黄铜质感材质，与外部铝合金壳体形成材质层次区分，清晰展现内部流道结构。设计过程中优先考虑进气效率，将阀体内腔做光滑过渡处理，减少进气阻力，同时兼顾结构强度，在法兰与阀体衔接处做加厚处理，避免安装受力后出现结构变形。整体模型的每一处细节都对应真实节气门的功能结构，没有冗余的装饰性设计，所有特征都服务于进气控制的核心功能，既可以作为机械结构教学的演示模型，也可用于赛车动力改装的方案参考，渲染输出的效果图清晰展现了零件的装配关系与材质质感，直观呈现出该节气门的工业设计美感与实用功能属性。
