汽车副车架疲劳台架结构三维设计

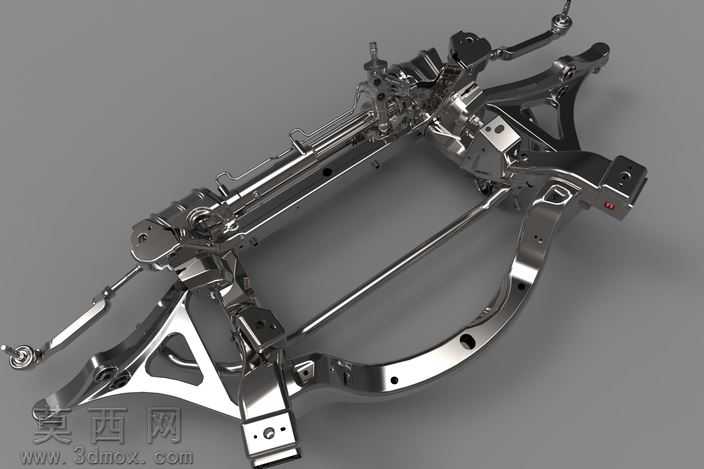

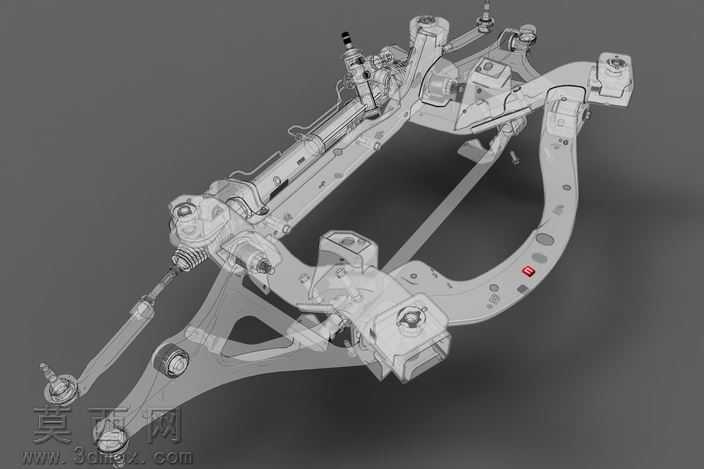

本作品围绕汽车副车架疲劳测试台架开展三维建模设计，建模过程中先梳理副车架与台架的装配逻辑，以实车副车架的安装硬点为基准搭建台架主体框架，确保台架的装夹定位点与实车底盘安装位完全匹配，保障后续疲劳测试的载荷输入贴合实际行驶工况。建模阶段对副车架的摆臂连接点、减震器安装座、转向机固定位等关键受力位置做了精细化结构还原，台架的加载臂、固定支座、导向构件均按照疲劳试验的载荷传递路径设计，避免建模过程中出现结构干涉，同时对各连接部位的螺栓孔、定位销、衬套安装位做了参数化建模，可根据不同型号副车架的尺寸快速调整装夹参数。材质渲染阶段，副车架本体采用金属冲压焊接件的哑光金属材质，还原钢制冲压件的表面质感，对焊缝位置做了细微的材质区分，台架的加载作动器部分采用金属漆面与橡胶防尘套的材质搭配，固定基座采用厚重的铸铁材质表现，通过光影渲染突出台架的刚性结构特征，同时将应力集中的关键部位做了视觉强化处理，方便直观识别疲劳测试的重点观测区域。结构设计上，台架采用多自由度加载布局，可同时模拟纵向、侧向、垂向的多向载荷输入，还原车辆行驶过程中副车架承受的复合受力状态，台架的导向结构采用线性导向设计，保证载荷传递的精准性，避免加载过程中出现侧向分力影响测试结果，装夹机构采用快换式设计，可适配不同规格的乘用车副车架装夹需求，减少试验准备阶段的装夹调整时间。设计思路上以疲劳试验的实际需求为核心，在建模初期就考虑台架的刚度冗余，确保台架自身不会在长期疲劳加载过程中出现变形失效，同时对副车架的薄弱结构做了等比例还原，保证模型可直接用于后续的有限元疲劳仿真分析，为副车架的结构优化、疲劳寿命验证提供精准的三维数模支撑，模型的各部件均做了分层装配管理，可单独拆解查看每个构件的结构细节，也可直接导出用于工程图纸的生成与加工制造参考。
