地铁定制包覆面板运输吊装框架结构

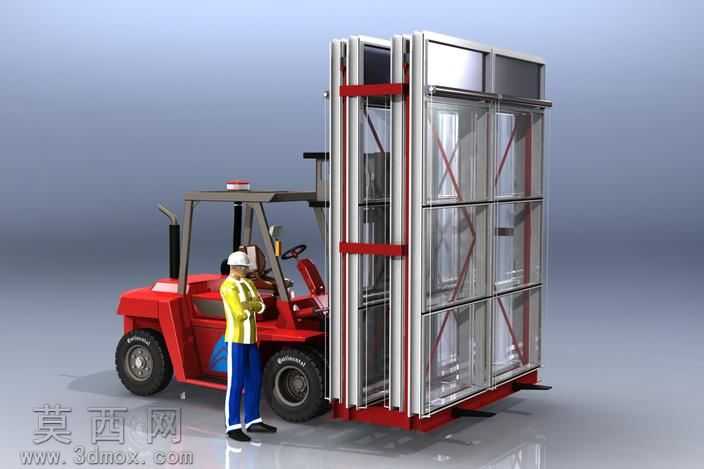

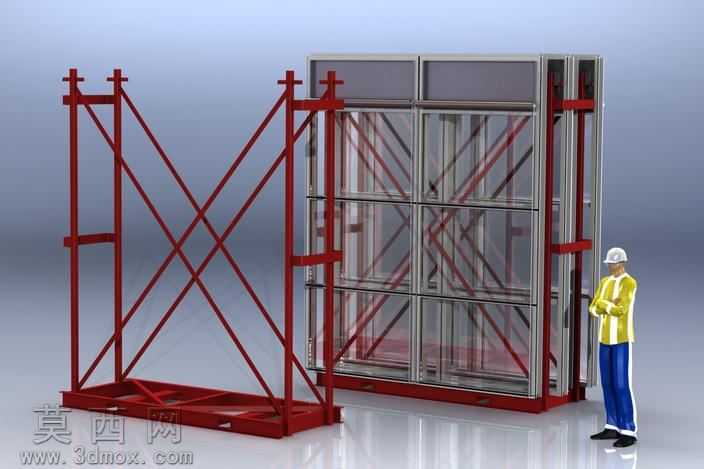

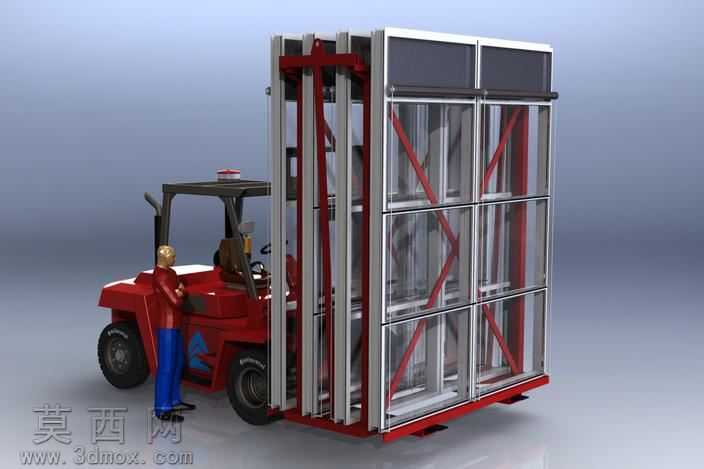

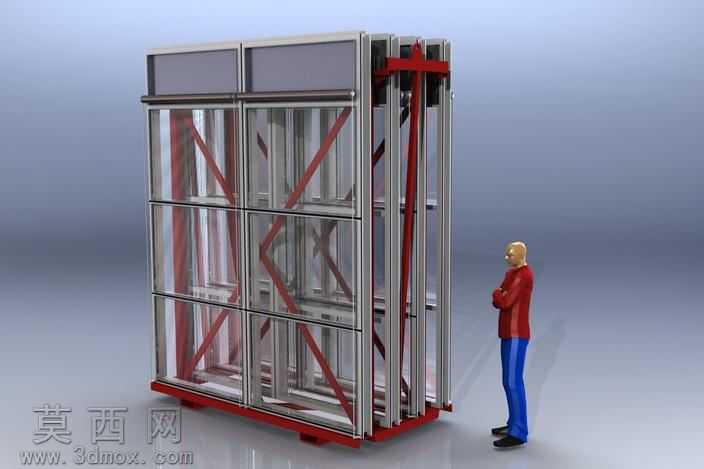

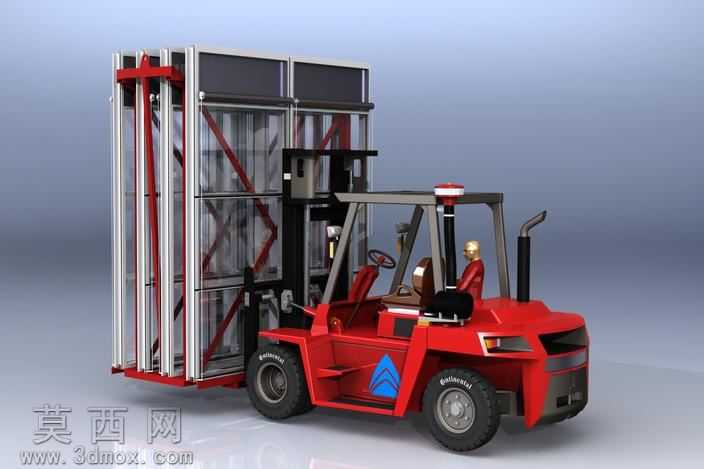

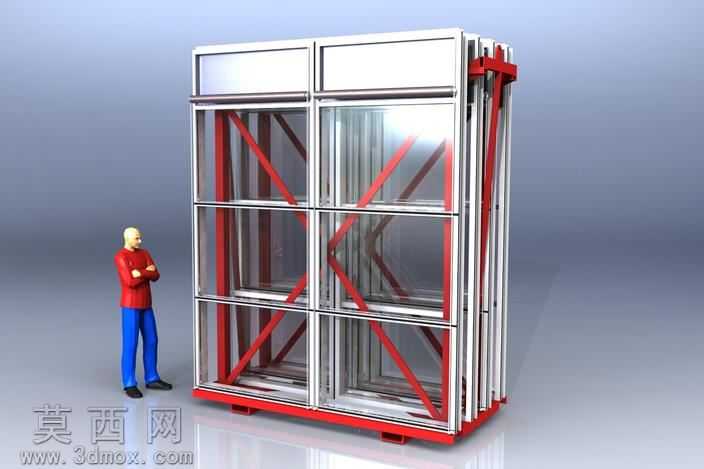

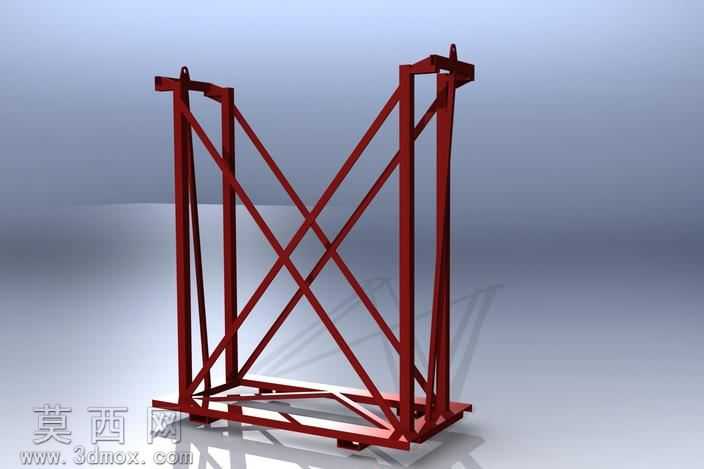

本作品为面向地铁定制包覆面板转运场景设计的运输吊装框架三维模型，整体采用工业铝型材搭配红色金属加固件搭建主体结构，建模过程严格遵循实际工装的尺寸比例与装配逻辑，先通过基准草图绘制框架的底部承托轮廓、竖向支撑立柱排布与横向加固梁位置，再逐一生成各型材构件的实体特征，对框架上的单轨导向结构、面板定位卡槽、叉车叉取位、吊装受力点做了精细化的特征建模，还原了实际工装的所有功能结构。渲染阶段采用写实工业场景渲染方案，为铝型材构件赋予哑光银白金属材质，还原工业铝型材表面的细微磨砂质感，为红色加固绑带、底部承托座赋予饱和度适中的红色金属漆材质，搭配透明钢化玻璃材质模拟待运输的地铁包覆面板，场景中搭配叉车与作业人员模型还原实际使用工况，通过三点布光方案突出框架的结构层次，阴影参数调整至贴合工业厂房的柔和漫反射效果，让整体渲染图具备真实的工业场景代入感。结构设计上，框架底部预留标准叉车叉取通道，可适配普通内燃叉车的低位转运作业，竖向立柱上设置多道水平与垂直单轨导向结构，可实现面板的精准定位与顺畅装卸，水平单轨可将待传输面板精准定位至安装基准位置，适配地铁车厢面板安装时的对位需求，框架侧面设置交叉斜向加固筋，提升整体结构的抗扭与承重能力，避免吊装、转运过程中框架变形损伤待运输面板，多层排布的卡槽结构可同时容纳多块地铁包覆面板，提升单次转运的装载效率。设计思路围绕地铁面板易刮花、易变形、转运对位精度要求高的痛点展开，摒弃传统木质包装箱一次性使用、定位精度差的缺陷，采用可重复使用的模块化铝型材框架结构，既满足low-bed卡车长途运输、车间内叉车转运、现场吊装对位的全流程使用需求，也可作为车间内面板临时存储的工位架使用，兼顾运输、吊装、存储、安装对位多重功能，所有受力位置均做了加厚处理，导向结构的公差设置符合实际机械加工的精度要求，模型装配关系完整，可直接用于工装加工的方案评审与结构优化参考。
