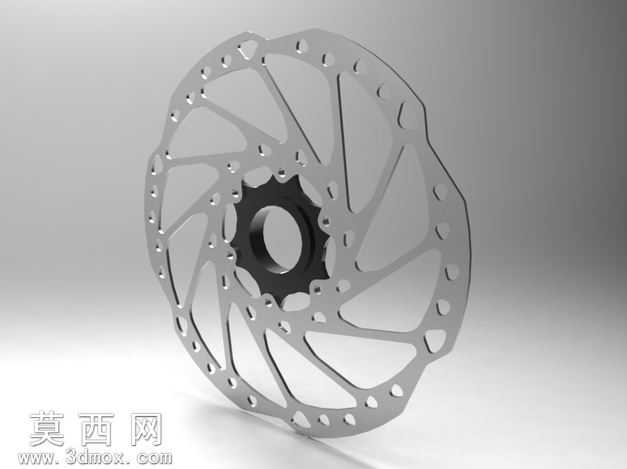

山地自行车盘式制动器RR三维结构设计

本作品为山地自行车专用盘式制动器RR的三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例构建，首先对碟刹盘的整体轮廓进行草绘定位，结合山地骑行的制动散热需求，在碟盘外圈设计了连续排布的镂空散热孔，同时采用放射状的辐条式支撑结构，在保证碟盘整体结构强度的前提下，尽可能降低组件自重，适配山地车轻量化的设计需求。建模过程中对碟盘中心的花键连接结构做了精细化处理，严格匹配自行车花鼓的安装配合公差，每一处花键齿的倒角、啮合间隙都经过参数校准，确保装配后无卡滞、传动啮合顺畅。中心的花鼓连接座采用高强度金属材质模拟，渲染阶段为该部件赋予了哑光发黑的金属材质，还原钢制构件经表面氧化处理后的质感，外层碟刹盘则赋予了磨砂银白的金属材质，模拟不锈钢碟片经冲压、打磨后的表面肌理，同时通过光影参数调整，凸显出碟盘表面的散热凹槽、镂空边缘的加工细节。结构设计上充分考虑盘式制动器的实际工作逻辑，碟盘的镂空结构不仅承担散热功能，还可在雨天骑行时快速排走碟片表面积水，避免水膜导致制动打滑，边缘的圆角处理可减少刹车来令片的异常磨损，延长制动组件的使用寿命。设计过程中反复校核碟盘的受力分布，通过结构优化让制动时的夹紧力均匀分散到每一条支撑辐条上，避免局部应力集中导致碟片受热变形，整体模型的装配关系完全还原实车安装逻辑，各部件的配合间隙、安装定位都符合民用自行车制动组件的行业规范，可用于山地车制动系统的结构展示、装配教学，也可为同类型碟刹产品的优化设计提供三维参考。
