多圆弧异形多孔连接传动摆臂零件

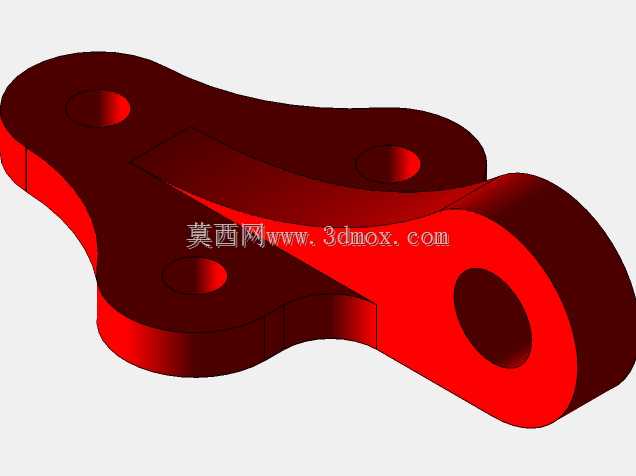

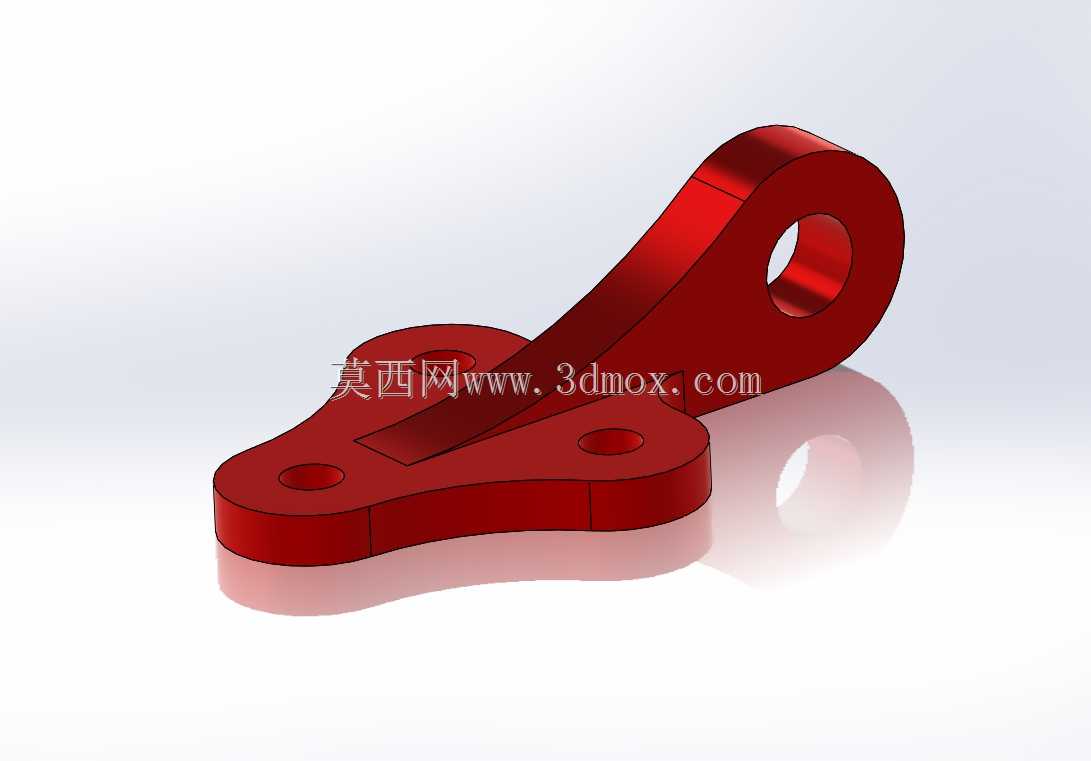

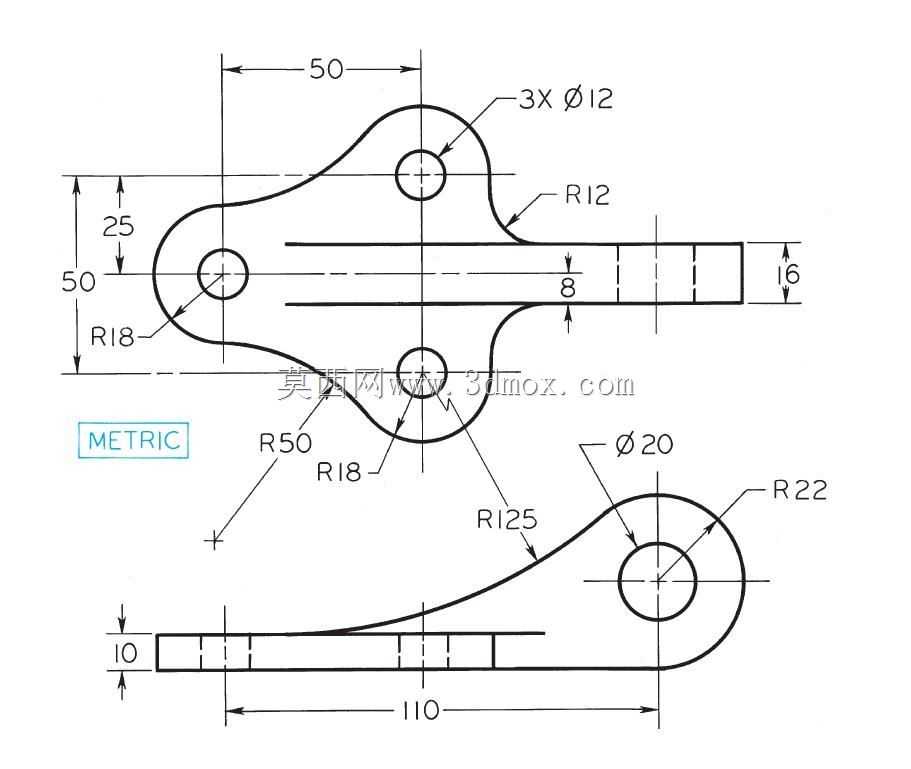

该零件属于机械传动系统中的连接摆臂类构件，主要应用于轻工自动化设备、小型输送机构、手动工装夹具的动力传递与行程限位场景，可作为执行端与动力端之间的中间传动载体，将旋转动力转化为指定轨迹的往复摆动，也可在多工位联动机构中承担行程转接的功能，适配小载荷、高精度定位的往复运动工况。零件整体采用异形流线型轮廓设计，主体分为上下两个功能区段，上区段为三孔安装定位段，三个直径12的安装孔呈三角分布，其中左侧孔与右侧两孔的水平中心距为50，垂直方向中心距为25，可同时完成与动力轴、联动杆、固定支座的三点连接，保证传动过程中的结构稳定性，避免单点连接带来的偏转旷量。上区段外轮廓采用R18与R12的圆弧平滑过渡，既消除了尖角应力集中的风险，也能在摆动过程中避免与周边构件发生运动干涉，区段总厚度为16，中间开设宽度8的通槽，可容纳联动杆件的嵌入安装，进一步压缩整体机构的安装空间。下区段为长摆臂传动段，臂身厚度为10，末端设置直径20的铰接孔，铰接孔外轮廓为R22的圆弧结构，臂身轮廓通过R50、R18、R125多段圆弧顺滑衔接，总长度为110，可根据实际安装需求调整铰接点的力臂长度，适配不同行程的摆动输出要求。设计过程中优先考虑了运动轨迹的避让需求，所有外轮廓圆弧均经过运动干涉校验，在摆臂绕指定安装孔旋转的全行程内，轮廓边缘不会与相邻的机架、杆件发生碰撞，同时多段圆弧的流线型设计也有效降低了零件高速摆动时的风阻与振动。零件的安装边界可通过三个直径12的孔位与末端直径20的孔位确定，安装时仅需匹配对应直径的销轴与紧固件即可完成装配，无需额外定制转接件，孔位的公差设计可适配常规IT7级的加工精度，兼顾了加工经济性与装配互换性，整体结构在保证传动强度的前提下尽可能去除了冗余材料，实现了轻量化设计，适合小载荷高频摆动的长期工作场景。
