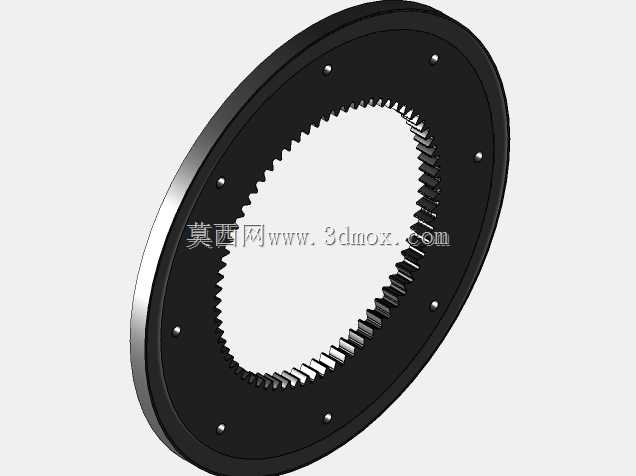

内啮合齿轮传动结构设计

这款内啮合齿轮结构是面向机器人关节传动场景开发的核心传动部件，主要适配小型协作机器人、服务机器人的关节动力传输需求，也可用于精密自动化设备的小空间减速传动单元。在实际应用场景中，这类内啮合齿轮能够在紧凑的安装空间内实现大传动比的动力传递，相比传统外啮合齿轮组，同等传动比下整体径向尺寸可缩减百分之三十以上，非常适合对安装体积有严格限制的机器人关节内部布局，能够有效降低关节模组的整体外径，让机器人肢体结构更纤细轻量化。从功能特性来看，该内啮合齿轮采用齿廓修形设计，啮合过程中齿面接触应力分布更均匀，传动过程中冲击小、噪音低，反向背隙可控制在极小范围内，能够满足机器人关节正反向频繁启停的高精度传动需求，传动效率可达百分之九十二以上，长期运行下的磨损量远低于常规直齿外啮合结构，可有效延长关节部件的维护周期。设计过程中优先考虑了安装边界的适配性，齿轮的内齿圈与外部关节壳体的安装定位面采用同轴度公差严格的配合设计，输出端的连接接口可直接适配标准谐波减速器的输入轴规格，无需额外定制转接法兰，同时齿部的参数设计充分考虑了注塑或者粉末冶金加工的工艺可行性，量产时可直接采用近净成型工艺加工，减少后续机加工工序，降低批量生产成本。外形尺寸方面，该齿轮组的整体轴向厚度控制在十二毫米以内，内齿圈的最大外径为三十八毫米，太阳轮的轴孔直径适配六毫米标准电机输出轴，安装时仅需预留直径四十毫米、轴向十五毫米的安装空间即可完成整套传动单元的布置，不会额外占用关节内部的走线空间，方便机器人内部的动力线与信号线排布。结构设计上还充分考虑了润滑维护的需求，内齿圈内侧预留有润滑脂储留槽，可在装配时填充长效润滑脂，运行过程中润滑脂可随着齿轮啮合自动均匀分布到齿面，无需频繁加注润滑维护，适配机器人长期免维护的使用需求。
