带安装法兰的弯形导流歧管结构设计

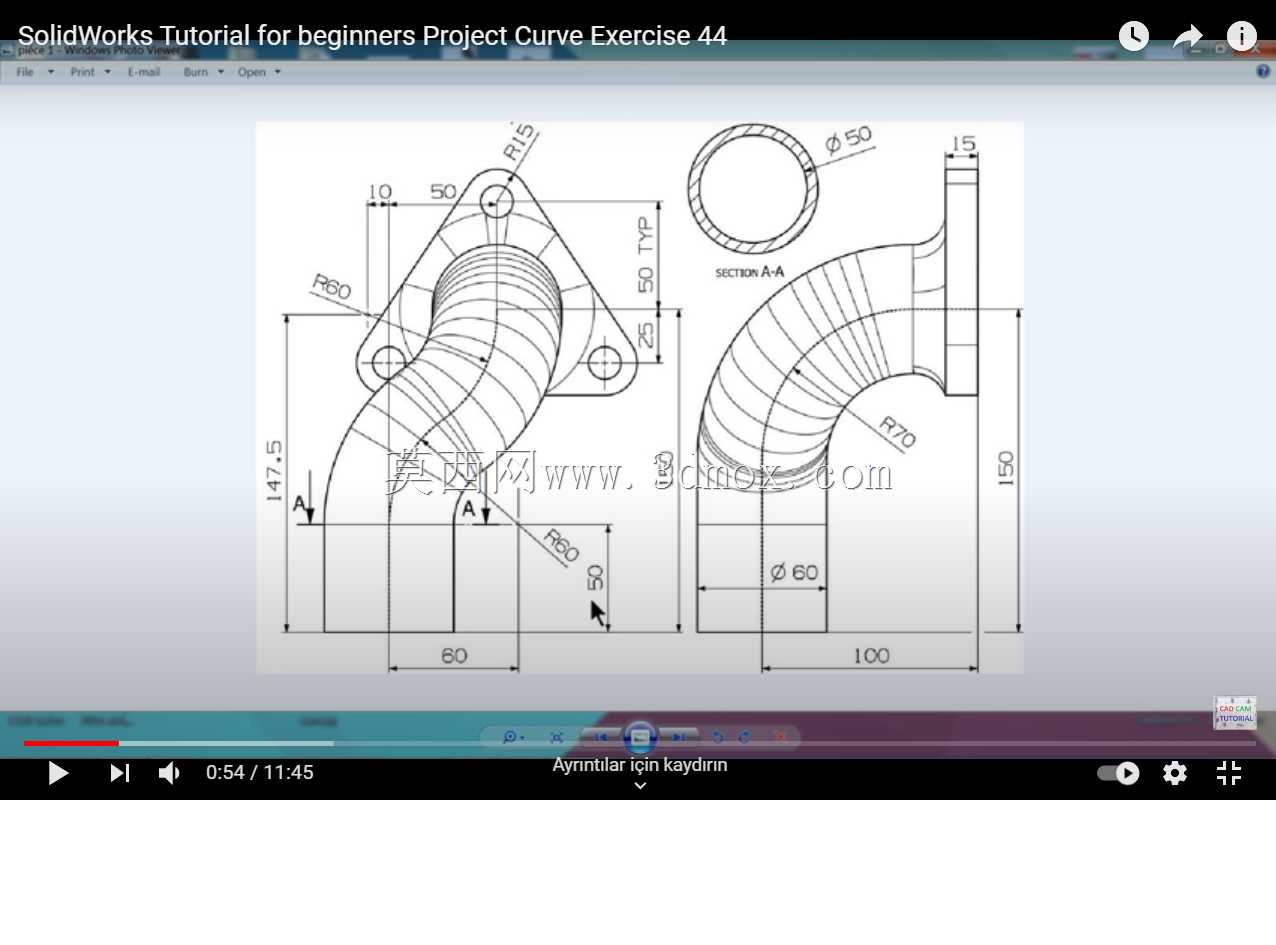

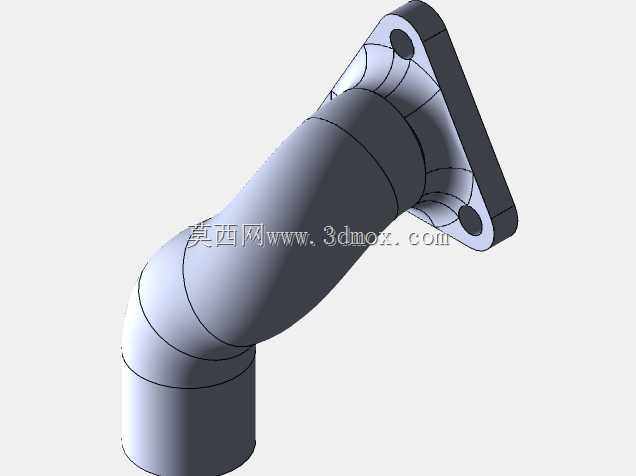

这款弯形导流歧管主要应用在流体输送管路系统中，承担管路转向、介质分流与导流的核心作用，常见于液压动力回路、气动控制系统、小型流体输送设备以及暖通管路的转角衔接位置，能够在有限的安装空间内完成管路走向的平滑过渡，避免直角管路带来的介质流动阻力骤增、湍流冲击等问题，有效降低管路运行过程中的振动与噪音，提升整个管路系统的运行稳定性。从功能特性来看，该歧管采用平滑圆弧过渡的弯管主体结构，内壁曲面经过连续曲率设计，介质流经时不会出现流动死角，可减少介质残留与压力损失，两端分别设置圆形对接接口，一端为等径直筒接口，另一端搭配带安装孔的三角法兰结构，法兰端预留三个均匀分布的固定孔位，能够直接与对应设备的接口端面通过螺栓紧固连接，无需额外加装转接构件，大幅降低现场安装的复杂度。设计过程中，首先根据管路系统的通流能力要求确定主体通径，再结合安装空间的边界限制规划弯管的曲率半径，将弯管的转弯半径设置为管径的1.5倍，既保证介质流动的顺畅性，又控制整体结构的占用空间；法兰端的安装孔位置经过同轴度校验，确保安装后接口密封面完全贴合，避免出现介质渗漏问题，同时在弯管与法兰的衔接位置设置过渡加强筋结构，提升整体结构的刚性，避免管路承压时出现衔接位置开裂的问题。外形尺寸方面，该歧管整体轴向长度控制在100mm以内，法兰端最大宽度为80mm，接口通径为60mm，顶部小接口通径为50mm，整体安装边界紧凑，能够适配多数紧凑型设备的内部管路布局需求，安装时仅需保证法兰端面与对接面的平行度，即可完成快速装配，适配多种不同压力等级的流体输送场景。
