86毫米直径内燃机活塞结构设计

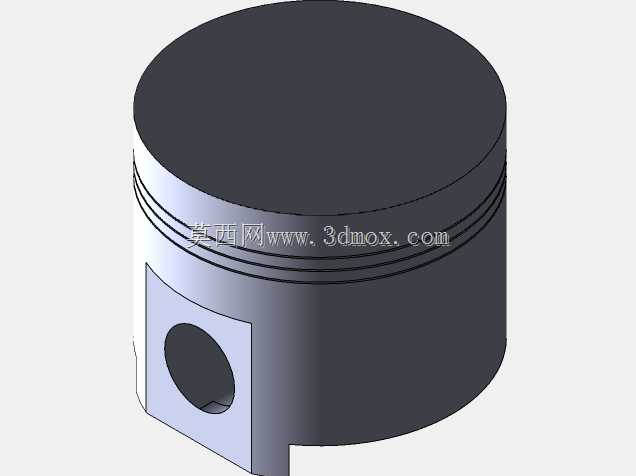

这款活塞是内燃机核心往复运动部件，主要适配缸径86毫米的内燃动力单元，广泛应用在小排量乘用车汽油机、小型通用汽油机、农用机械动力头等场景中，是动力转换过程里承担能量传递、密封导向的关键零件。在实际运行过程中，活塞需要承接燃烧室燃油爆燃产生的高压推力，通过活塞销将力传递给连杆，最终带动曲轴完成旋转运动输出动力，同时还要配合活塞环实现燃烧室的密封，阻隔高温燃气窜入曲轴箱，并将燃烧过程中活塞顶部吸收的大部分热量通过活塞环传导到缸壁，经由冷却系统带走，维持动力单元的稳定工作温度。从设计思路来看，这款活塞采用经典的圆柱筒式结构，顶部为平整的平顶设计，这类设计的优势是结构简单、加工便捷，吸热面积相对更小，能够减少工作过程中的热负荷积累，适配多数平顶燃烧室的动力设计需求。活塞上部设置有多道环槽结构，用来安装气环与油环，气环主要作用是密封燃烧室的高压燃气，避免燃气泄漏导致动力损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在缸壁上铺展均匀的油膜，降低活塞往复运动的摩擦损耗。活塞裙部设计为导向承载结构，在活塞往复运动过程中引导活塞保持垂直的运动轨迹，承受侧推力的作用，避免活塞在缸内出现偏磨、卡滞的问题。裙部开设的活塞销孔为贯穿式结构，用来安装活塞销，实现活塞与连杆小头的铰接连接，销孔位置经过受力优化，能够均匀传递爆燃阶段的冲击力，降低应力集中带来的结构失效风险。从安装边界来看，这款活塞外径严格匹配86毫米的缸体内径，预留了合理的热膨胀间隙，避免发动机达到工作温度后活塞膨胀卡滞在缸筒内；活塞整体高度适配对应机型的冲程设计，能够保证在上止点、下止点位置时，活塞环不会脱出缸筒工作区间，同时不会与气门、燃烧室结构发生运动干涉；销孔的直径与位置精度直接决定了活塞与连杆的装配匹配度，设计时充分考虑了活塞销的安装公差与润滑需求，确保铰接部位运转灵活，不会出现卡滞、异常磨损的问题。在实际应用中，这类活塞的结构可靠性直接决定了内燃机的使用寿命与动力输出稳定性，设计过程中需要平衡结构强度、轻量化、热膨胀特性、摩擦损耗等多方面的需求，既要保证在高温高压的交变载荷下不会出现结构变形、开裂，也要尽可能降低往复运动的质量，减少曲轴连杆机构的惯性负荷，提升动力响应速度，降低运转过程中的振动与噪音。
