锯齿形棘轮传动零件结构设计

项目分类:通用机械零部件 发布时间:2021-05-01 ID:149928
  • 锯齿形棘轮传动零件结构设计
  • 锯齿形棘轮传动零件结构设计

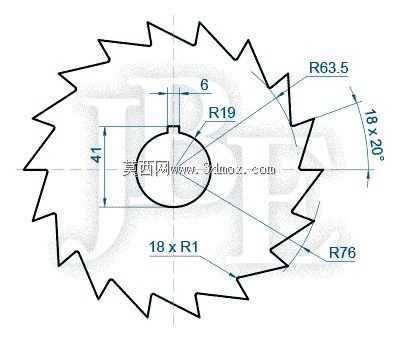

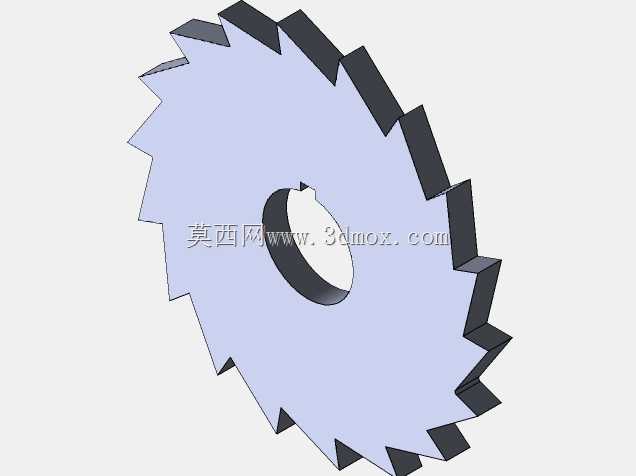

该锯齿形棘轮类零件主要应用于手动锯切工具、间歇进给机构、单向止逆传动场景中,在手持钢锯、木工锯床的进给锁定结构、小型输送线的单向步进机构里都能见到这类构件的身影,核心作用是实现单向间歇传动、反向锁止,或是作为锯切类工具的核心切削承载构件,保障作业过程中动力传递的稳定性,避免反向回转带来的作业风险与精度偏差。从功能特性来看,该零件采用周向均匀分布的锯齿形齿廓设计,每个齿的齿尖与齿根都做了圆弧过渡处理,既能够保证啮合传动时的卡合可靠性,又能减少应力集中带来的齿部崩损风险,提升构件的整体使用寿命。中心开设的带键槽安装孔,能够与传动轴实现周向固定,避免传动过程中出现相对转动,保障扭矩传递的效率。设计过程中,首先根据传动所需的步进角度确定了周向齿的数量与单齿夹角,将单齿的夹角设定为18度20分,保证每一次步进的角度精度符合手动工具与小型传动机构的使用需求;齿顶采用R63.5的圆弧轮廓,齿根采用R76的圆弧过渡,让齿部的受力能够均匀分散到整个轮体,避免局部应力过大导致的齿部断裂;中心安装孔的半径设定为R19,键槽宽度为6,安装孔的总轴向定位尺寸为41,能够适配常规直径的传动轴,同时满足标准平键的安装要求,无需额外定制连接件即可完成装配;所有齿根的过渡位置都采用R1的圆角处理,消除加工过程中产生的应力集中点,提升零件的抗疲劳强度。从安装边界来看,该零件的最大外轮廓为齿顶所在的R63.5圆周,整体安装时需要预留的径向空间不超过70mm,轴向安装空间需要匹配中心孔的定位尺寸,保障装配后齿部与配套棘爪或是切削配合件的啮合间隙在0.1-0.3mm之间,既不会因为间隙过大出现传动空程,也不会因为间隙过小出现卡滞磨损。在实际使用场景中,作为锯切构件使用时,锯齿的齿尖角度经过优化,能够在锯切木材、小型金属型材时保证切入角度合理,减少切削阻力;作为传动棘轮使用时,齿廓的倾斜角度能够保证棘爪顺利滑入齿根实现锁止,反向转动时棘爪能够顺着齿背滑过,不会出现卡滞问题,适配手动工具、小型自动化设备的间歇传动需求,整体结构紧凑,加工工艺性好,能够通过冲压、线切割或是铣削加工完成批量生产,成本可控且可靠性强。
