带侧护板水平皮带输送设备结构设计

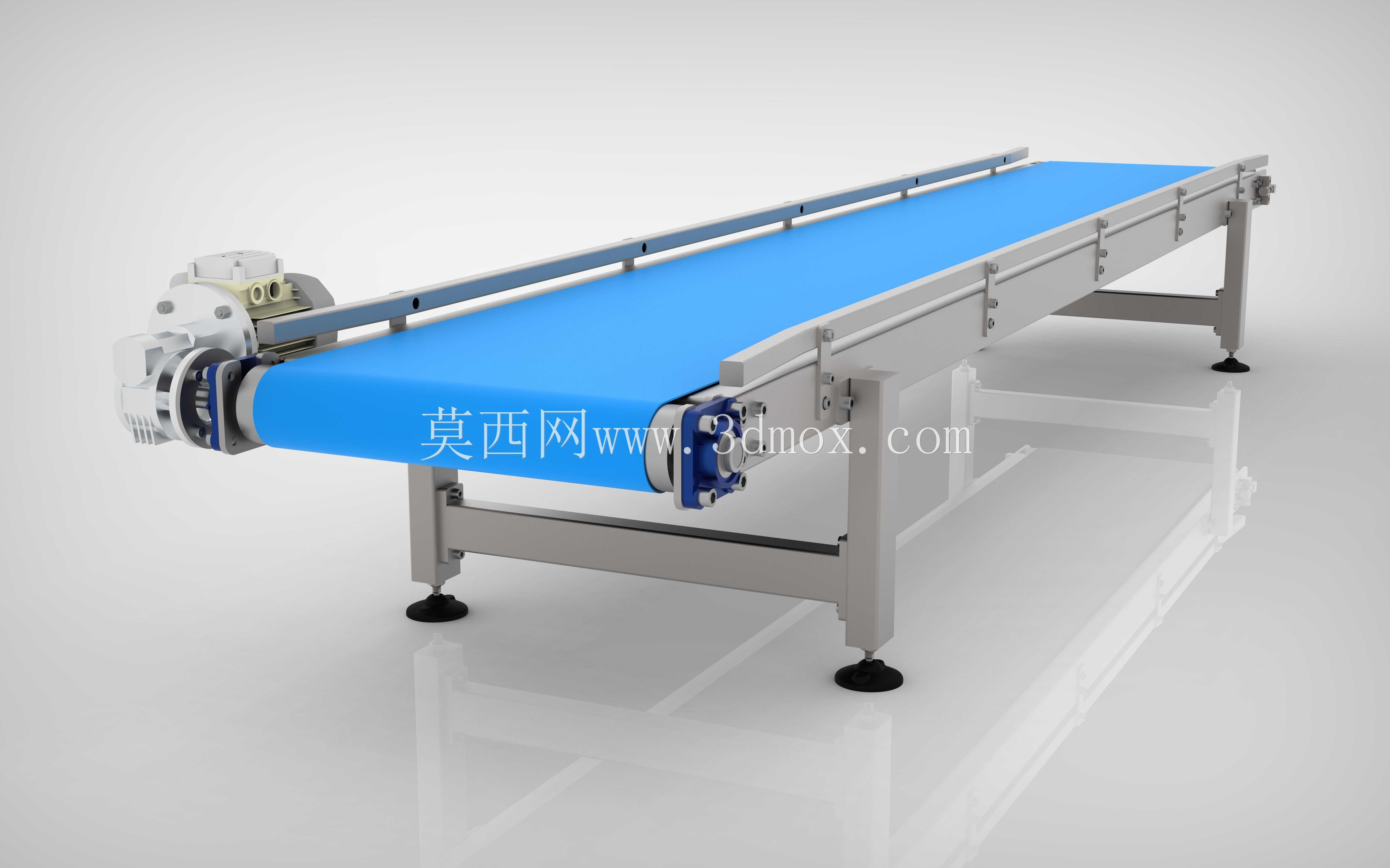

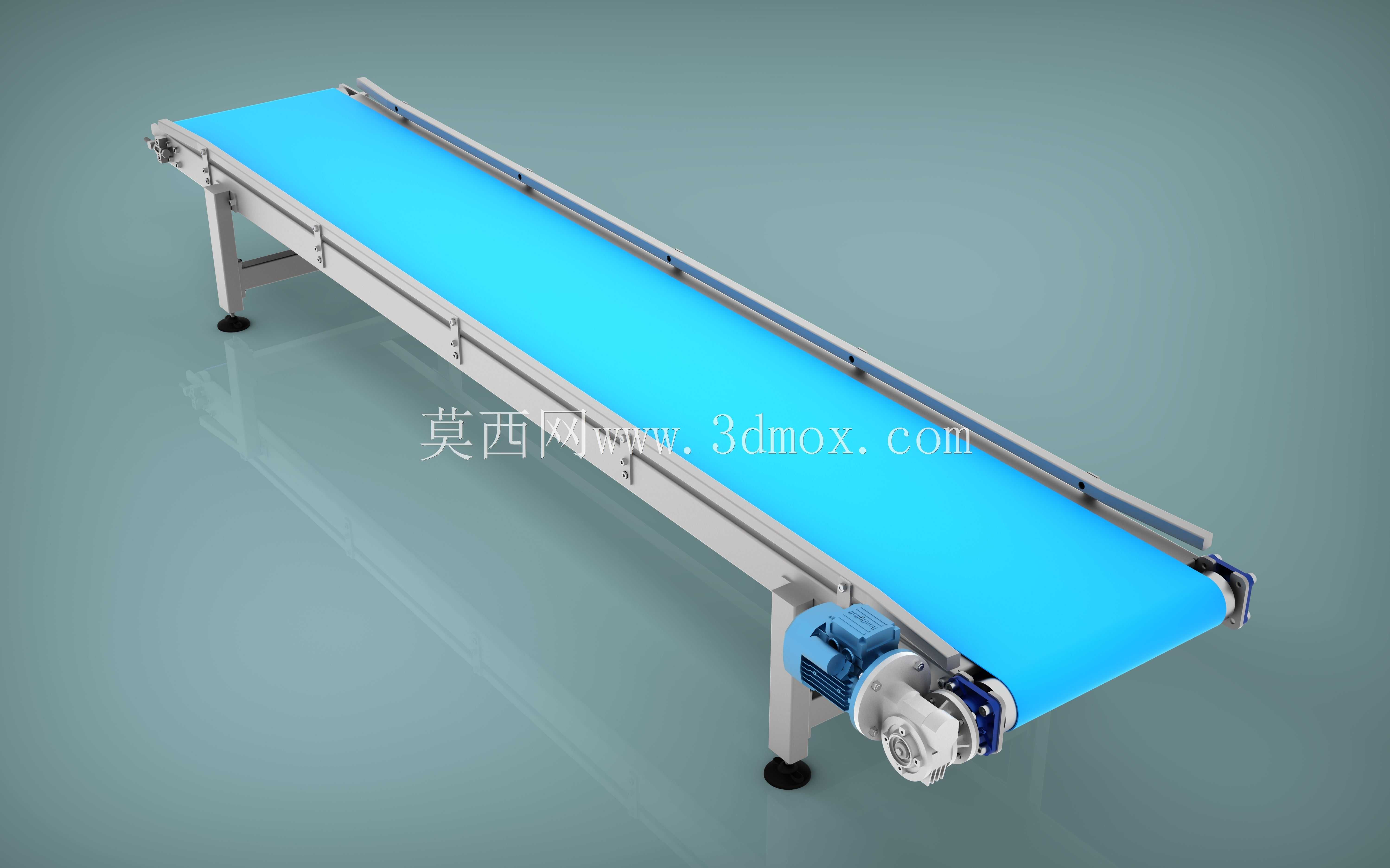

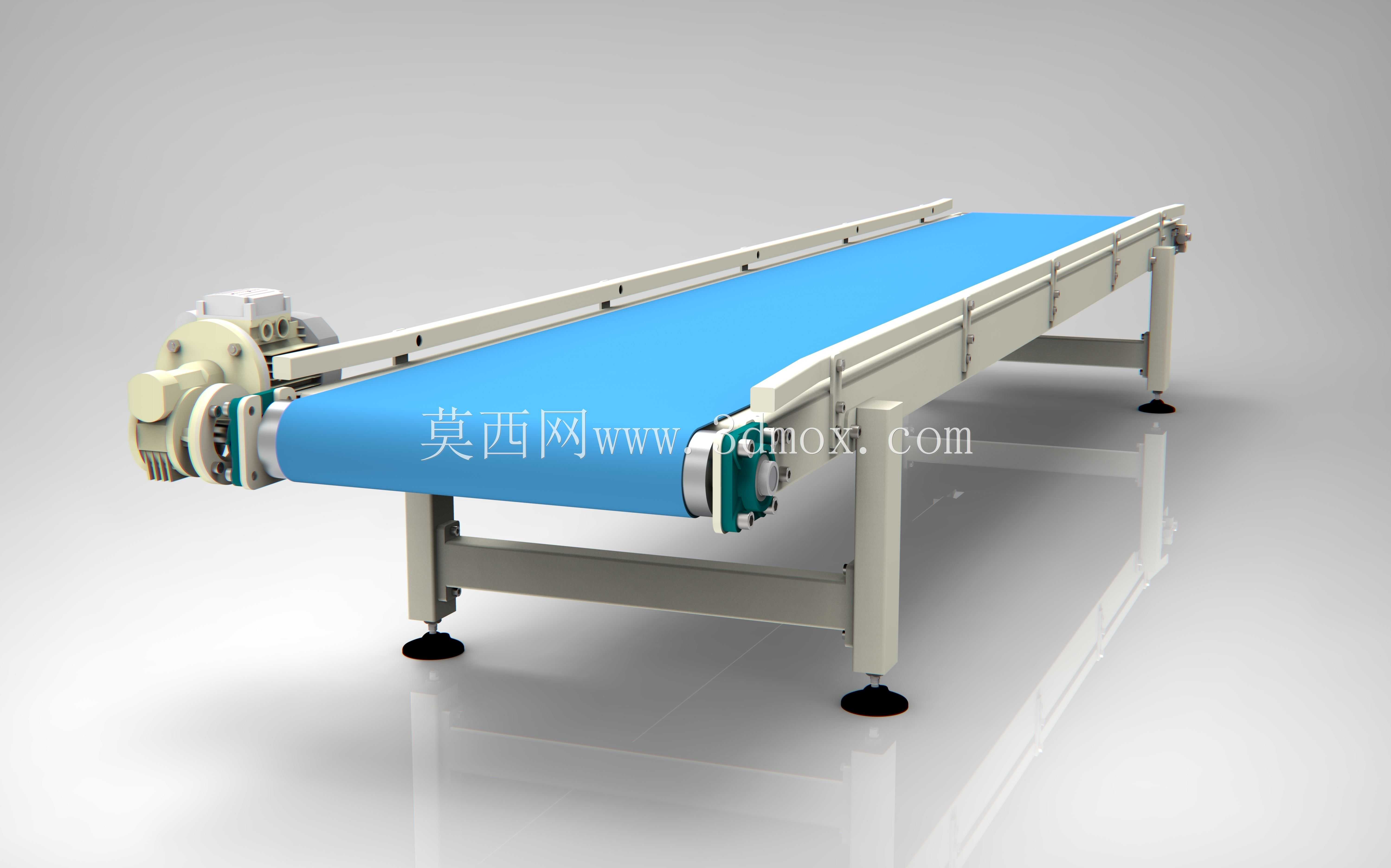

这款带式输送设备主要面向轻工制造、食品加工、包装产线、电子元器件组装等场景的水平物料转运需求，可衔接前后段加工、分拣、包装工位，实现散料、盒装、袋装、小型工装托盘等多种形态物料的连续平稳输送，替代人工搬运降低产线流转的人力损耗，适配多类标准化生产流水线的布局需求。设备整体采用水平平直输送布局，机身总长3米，输送面有效宽度460毫米，两侧加装侧护板结构，可避免输送过程中物料偏移掉落，允许输送的物料最大宽度控制在500毫米以内，单米长度段额定承载可达40公斤，可覆盖绝大多数轻工产线的常规物料输送载荷需求。驱动端采用0.25马力电机搭配1:20传动比的齿轮箱驱动，输出扭矩平稳，启动与运行过程无明显冲击，可保障输送速度均匀稳定，避免物料在输送过程中出现滑移、磕碰问题。机身主体采用模块化框架结构设计，支腿配备可调式脚杯，可根据现场地面平整度与前后工位的对接高度差灵活调整机身水平度与整体高度，安装时无需复杂的地基预埋，仅需平整硬化地面即可完成部署，后期维护时可快速拆分各段框架、辊筒与皮带组件，降低运维更换的时间成本。设计阶段充分考虑了不同工况的适配性，蓝色输送皮带可选食品级或普通工业级材质，侧护板与框架采用标准化连接件固定，可根据实际物料特性调整护板高度，驱动端的安装位置预留了足够的检修空间，日常维护时无需拆解整体机身即可完成电机、齿轮箱的检查与保养。设备整体结构紧凑，无多余外凸结构，可在狭窄的车间空间内完成布局，输送面下方无多余遮挡，便于日常清洁打扫，适配对生产环境整洁度有要求的作业场景。
