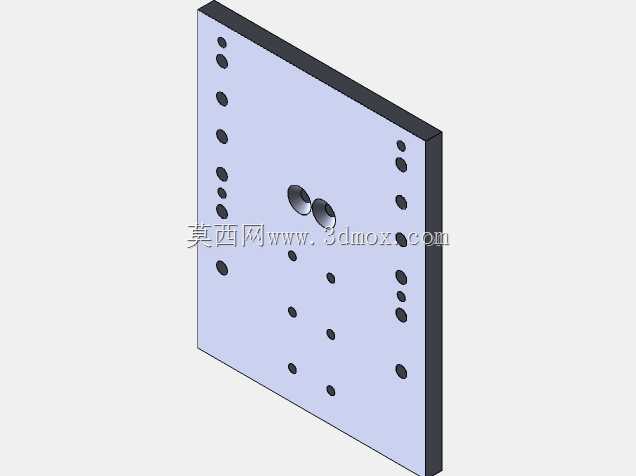

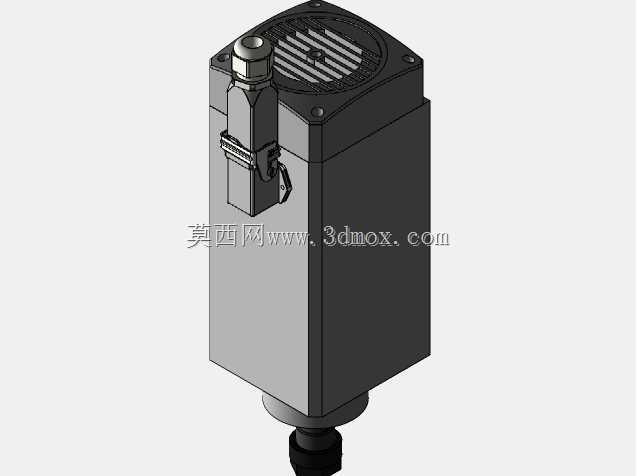

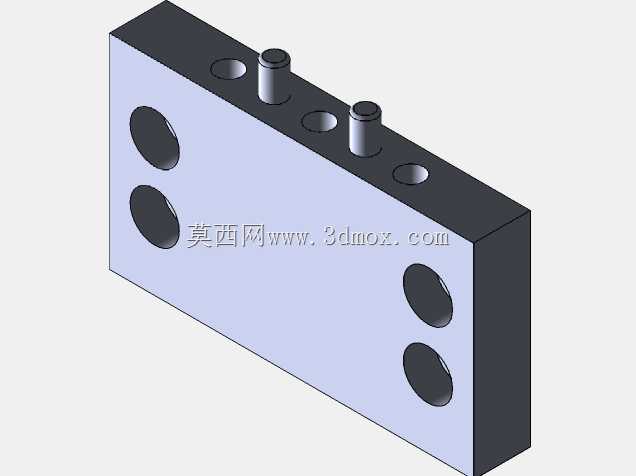

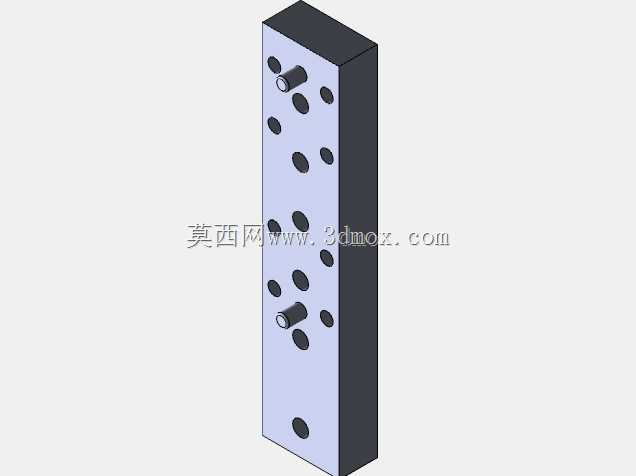

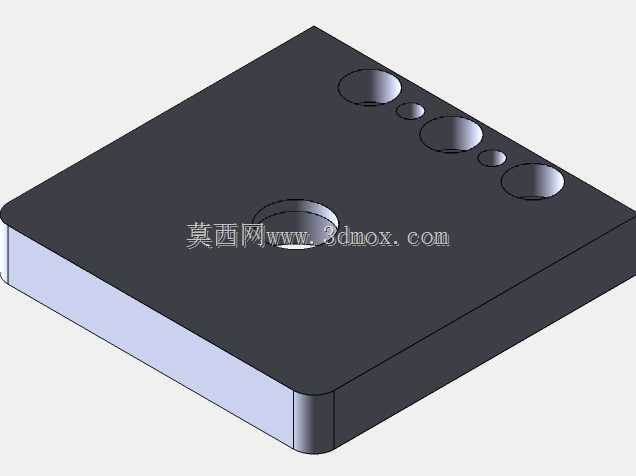

雕刻机Z轴铝制CNC端盖结构件

该结构件为小型数控雕刻机Z轴传动模组的核心端盖部件，主要应用于桌面级CNC雕刻设备、小型PCB线路板加工设备、桌面级3D雕刻改型设备的Z轴进给单元，承担Z轴丝杆端部定位、传动组件防尘密封、模组与设备安装基座的连接固定功能，是保障Z轴进给精度、运行稳定性的关键支撑零件。

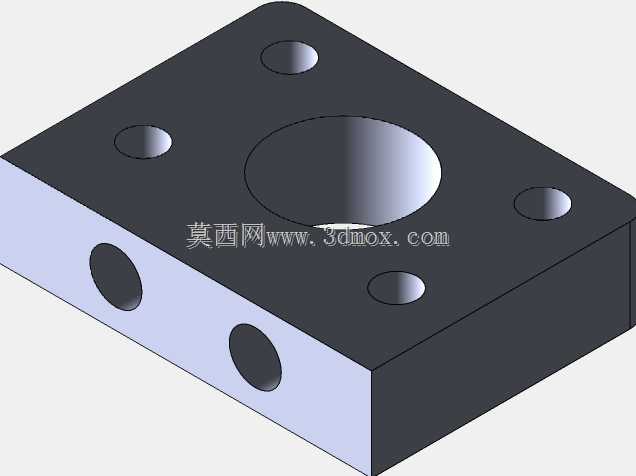

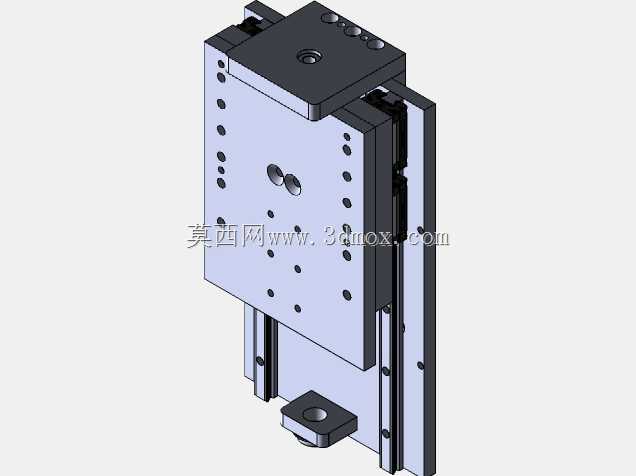

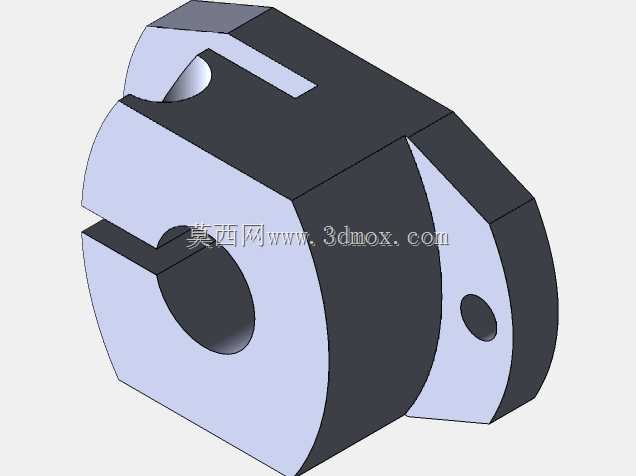

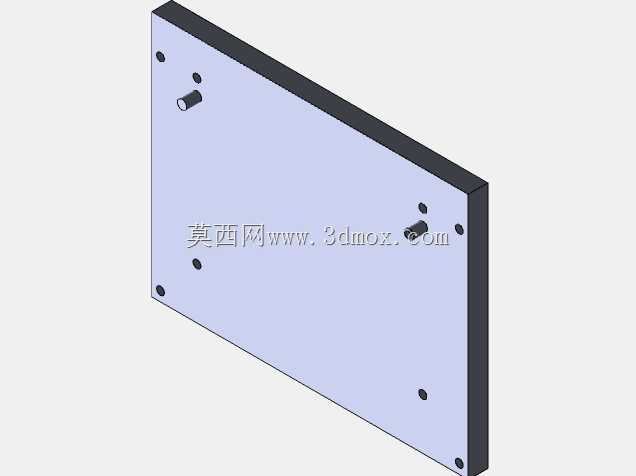

从实际使用场景来看，该端盖安装在Z轴线性模组的下端位置，内侧腔体用于容纳丝杆端部的深沟球轴承、轴向锁紧垫片以及防尘密封圈，既可以为Z轴传动丝杆提供稳定的径向支撑与轴向限位，避免丝杆高速进给过程中出现径向跳动、轴向窜动问题，也可以阻挡雕刻加工过程中产生的铝屑、木屑、切削液飞溅进入丝杆导轨副，延长传动组件的使用寿命。两侧延伸的带孔安装耳为设备装配提供了充足的安装空间，安装孔位采用沉孔设计，装配后内六角螺栓头部完全没入沉孔内，不会与Z轴滑台的运动行程产生干涉，同时保证安装后连接面的平整度，避免模组安装出现倾斜偏差影响进给精度。

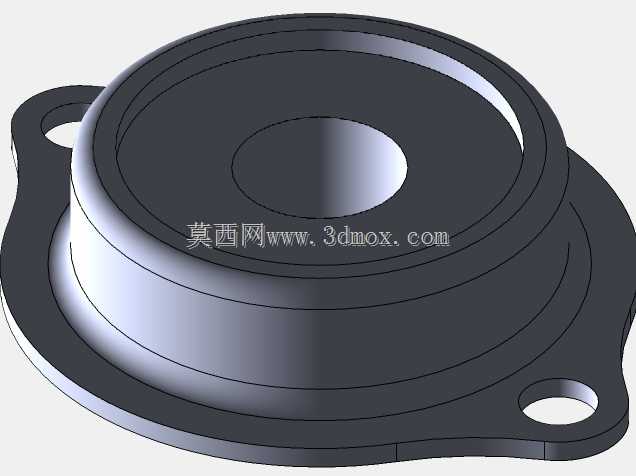

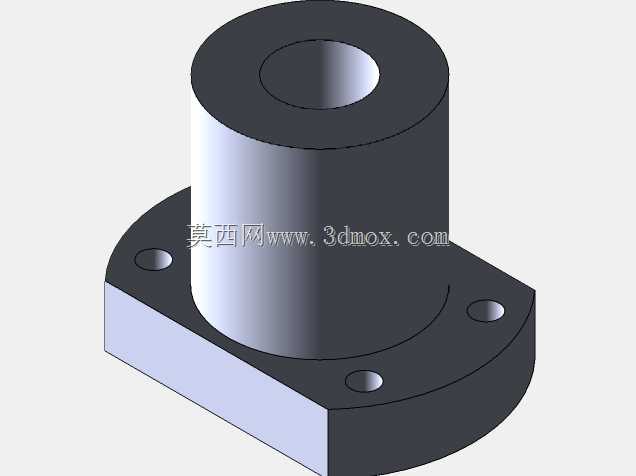

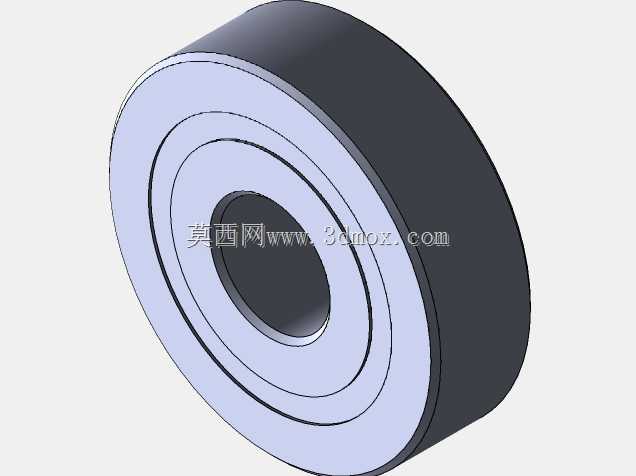

设计思路上，该零件采用6061铝合金作为基材，通过CNC一体铣削加工成型，整体采用阶梯式同轴凸台结构，不同直径的环形凸台分别对应轴承安装位、密封圈卡槽、模组外筒配合位，各同轴面的形位公差控制在0.02mm以内，保证装配后丝杆与导轨的平行度符合设计要求。外侧的环形减重槽在不降低结构强度的前提下，有效减少了零件的整体重量，降低Z轴进给的负载惯量，提升Z轴高速往复运动的响应速度。零件整体的最大外轮廓直径适配常见的42mm直径规格Z轴模组，安装耳的孔距符合通用桌面雕刻机的安装孔位标准，可以直接替换同规格的原厂端盖配件，无需对设备基座进行二次改孔加工，适配性较强。

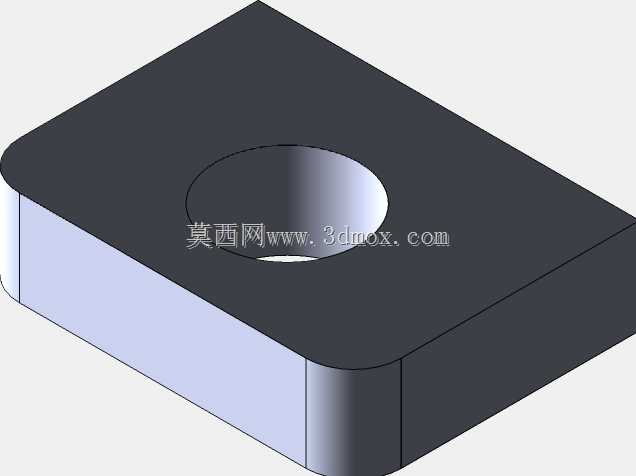

在安装边界方面，该端盖的总厚度控制在15mm以内，装配后不会过多占用Z轴的有效进给行程，内侧轴承位的深度经过精准计算，装配后轴承内圈与丝杆轴肩完全贴合，既不会出现轴向间隙导致的精度损失，也不会因为装配过紧导致丝杆转动阻力增大。零件表面采用硬质阳极氧化处理，提升了表面硬度与耐磨性能，长期在多粉尘的加工环境下使用也不会出现表面锈蚀、磨损问题，有效提升了零件的整体使用寿命。
