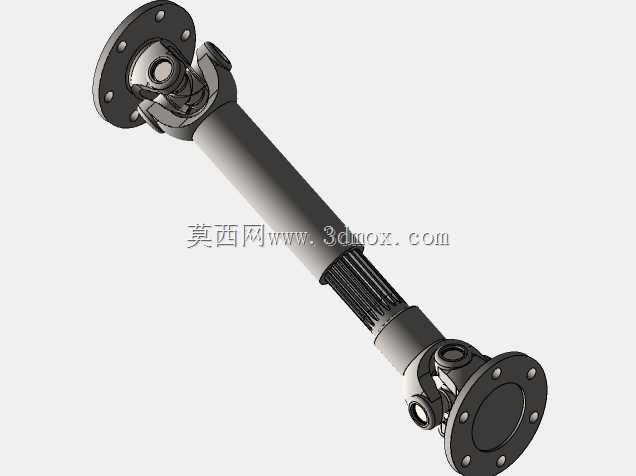

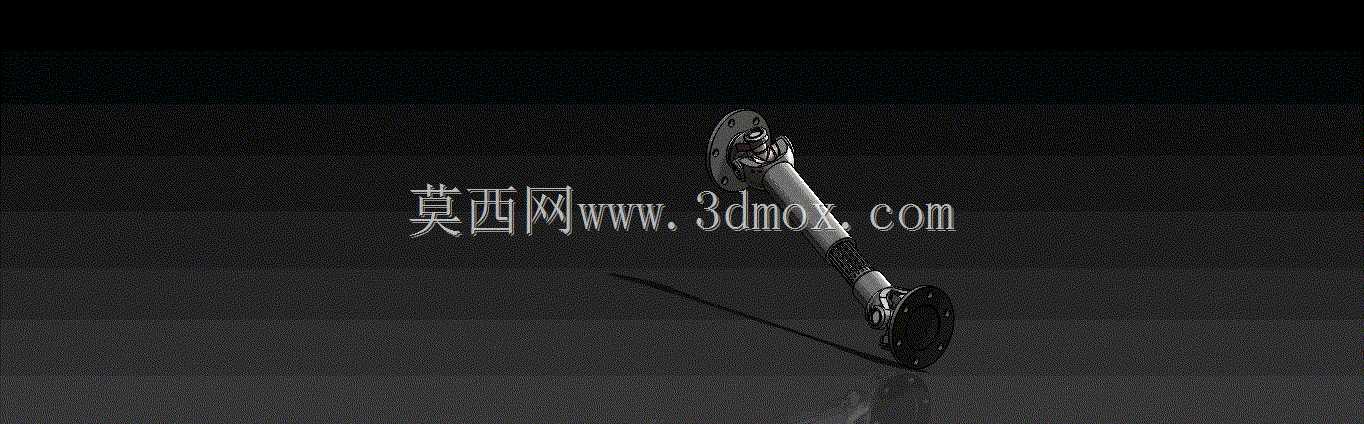

法兰连接式重载万向传动轴结构设计

该万向传动轴结构是机械传动系统中用于补偿两轴间角度偏差、轴向位移的核心连接部件，广泛应用于商用车底盘传动、工业输送机驱动单元、工程机械动力传输、重型农机动力输出等场景，能够在主动轴与从动轴存在空间夹角、安装同轴度偏差的工况下稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷、轴承异常磨损、连接部件断裂等问题。

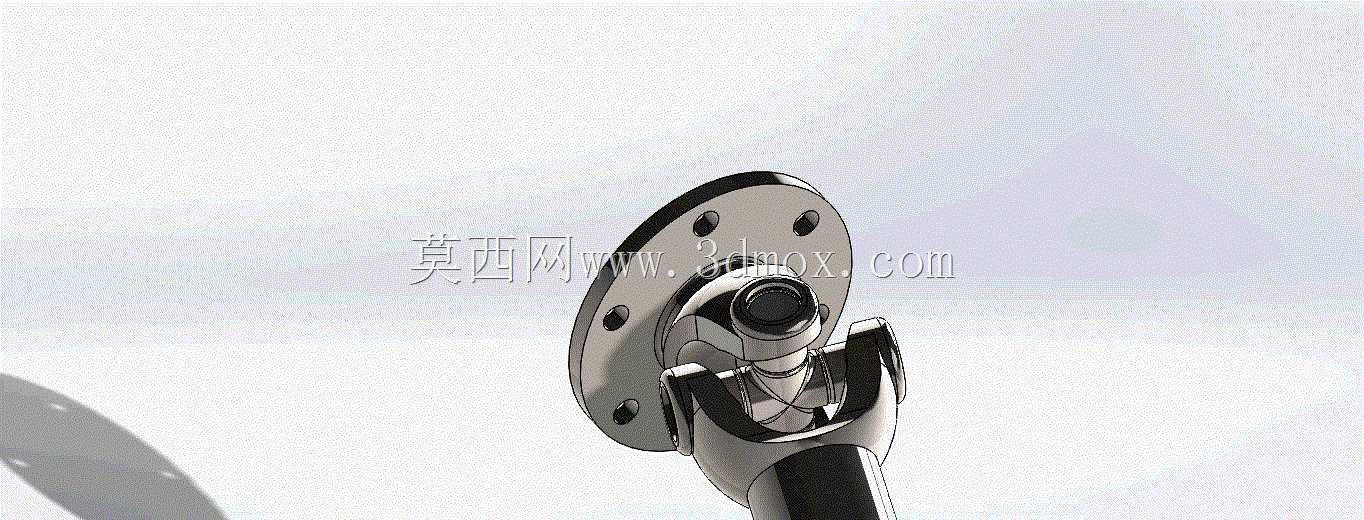

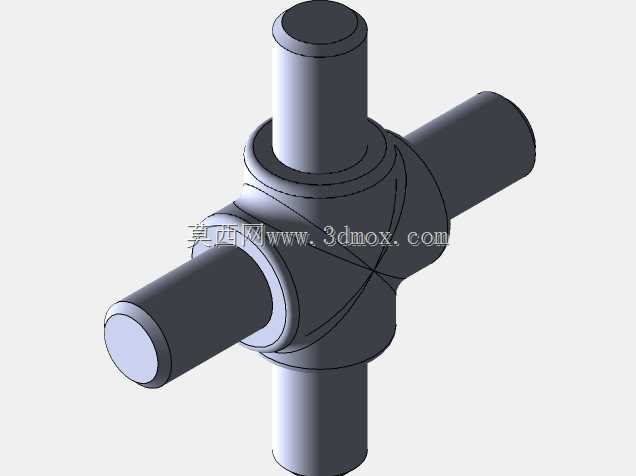

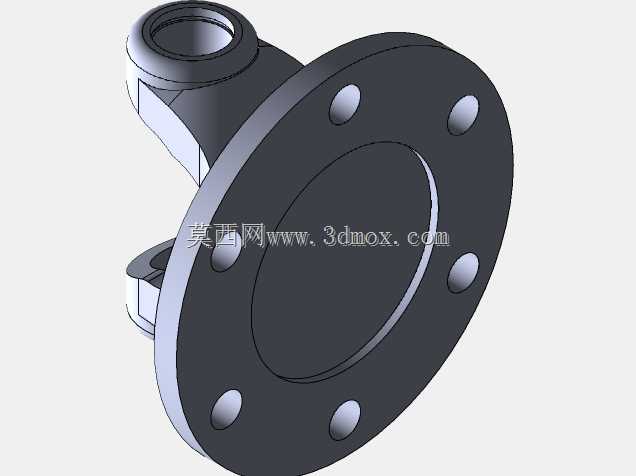

从功能特性来看，该结构采用十字轴式万向节作为核心传动单元，输入端为带均布安装孔的圆形法兰盘，可通过螺栓与动力输出端的法兰面对接固定，法兰盘端面的定位止口能够保证安装时的同轴度基准，降低初始安装偏差带来的振动。十字轴与两端叉形架的配合部位预留了润滑介质存储空间，可在长期运转过程中减少铰接部位的摩擦损耗，适配高转速、持续运转的传动工况。轴身部分采用等直径实心轴结构，兼顾扭矩传递刚度与抗扭强度，能够承受瞬时冲击载荷，适配重载启停、正反转切换频繁的使用场景。

设计过程中重点考量了万向节的摆角范围，通过优化叉形架的开口尺寸与十字轴的轴颈长度，保证单节万向节可实现最大25度的轴间夹角补偿，满足底盘悬架跳动、设备机架变形等工况下的位移补偿需求。法兰盘的安装孔采用圆周均布设计，适配行业通用的法兰连接尺寸标准，无需额外加工转接件即可直接与同规格动力输出端对接，降低现场安装改造成本。整体结构的铰接部位采用对称式布局，保证传动过程中扭矩传递的均匀性，减少动不平衡量，降低高速运转时的振动与噪音。

在安装边界层面，法兰盘的外径尺寸适配常规中型传动系统的安装空间，法兰端面到万向节中心的轴向尺寸经过紧凑化优化，在保证结构强度的前提下尽可能缩短轴向占用空间，适配安装空间局促的设备布局场景。轴身的直径参数经过抗扭强度校核，能够匹配额定扭矩范围内的动力传输需求，同时轴身末端可根据实际使用需求对接不同规格的连接结构，拓展适配不同的传动终端。整体结构无复杂异形曲面，加工工艺性良好，铰接部位的零部件采用通用化规格，后期维护更换成本较低，能够在多粉尘、高低温交替的复杂工业环境下长期稳定工作。
