深沟球滚动轴承机械传动结构

深沟球滚动轴承是工业传动系统中应用范围最广的旋转支撑类基础零部件，在各类需要降低轴系运转摩擦阻力、保证旋转精度的场景中都承担核心作用，小到家用电机、办公设备的转轴，大到冶金轧机、风电主轴、工程机械传动箱，都能见到这类结构的身影。它的核心用途是在轴与轴座之间形成滚动摩擦副，将轴运转过程中的滑动摩擦转化为滚动体的滚动摩擦，大幅降低动力传递过程中的摩擦损耗，同时约束轴的径向与轴向窜动，保证轴上齿轮、带轮等传动部件始终处于正确的啮合位置，避免因轴系偏移引发的传动异响、磨损加剧甚至设备卡滞故障。

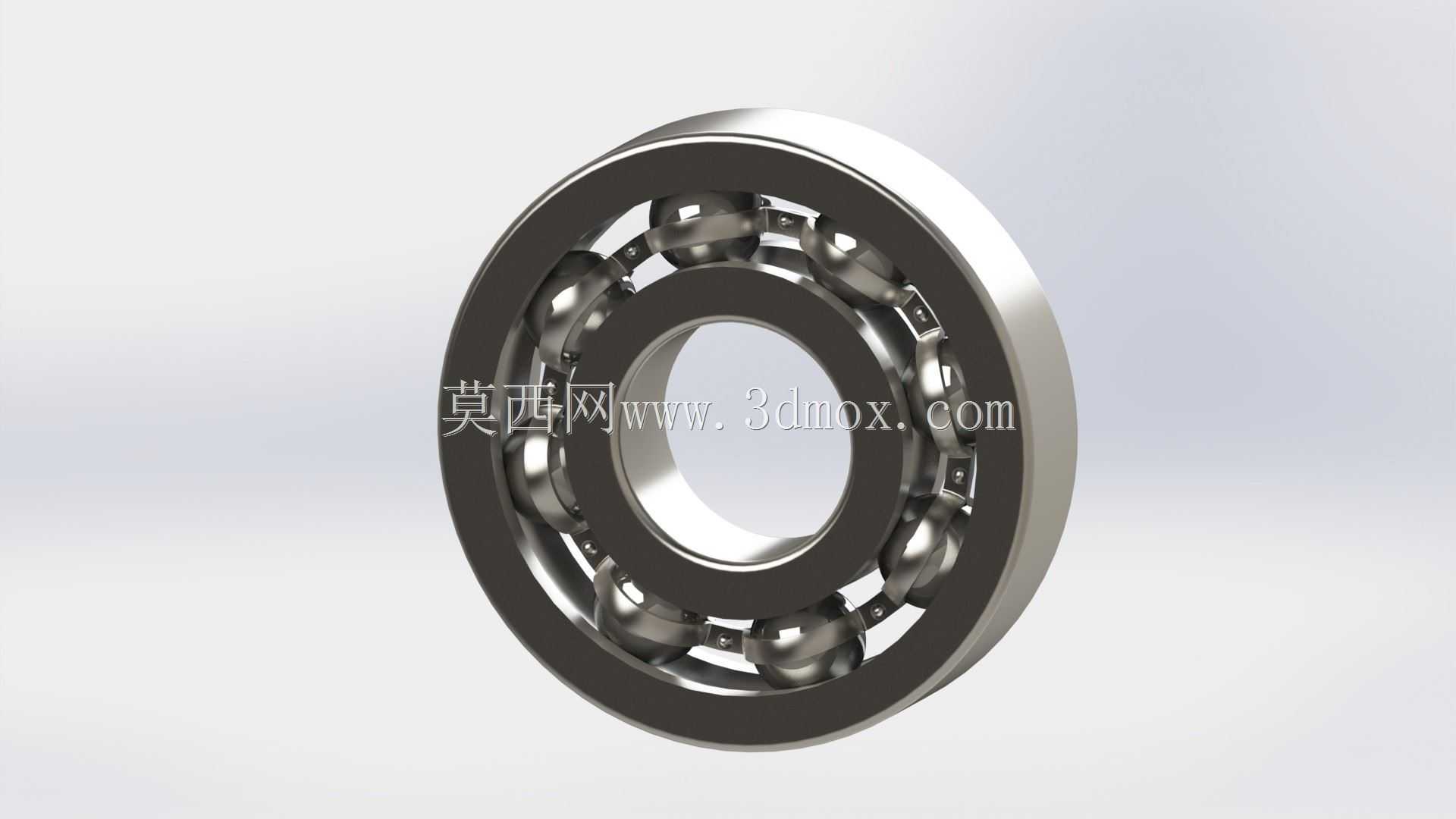

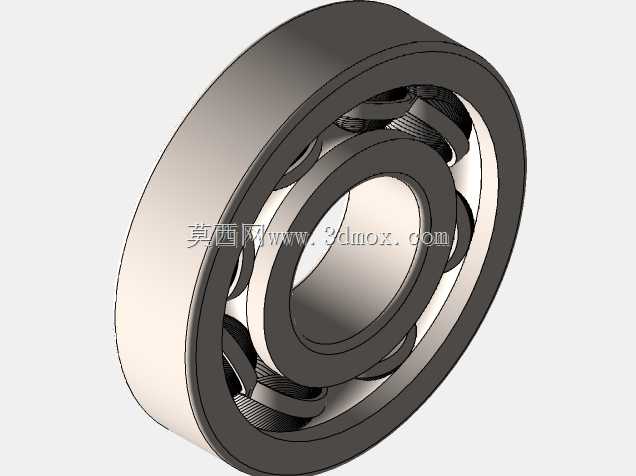

这款轴承采用经典的双套圈加一体式保持架结构，内圈与轴采用过盈配合随轴同步旋转，外圈与设备轴承座采用过渡配合固定在机座上，内外圈之间均匀排布的钢制滚珠作为滚动体，通过冲压成型的保持架将每颗滚珠分隔开，避免滚珠在运转过程中相互摩擦碰撞，同时保证所有滚珠沿滚道均匀受力。设计过程中首先根据额定动载荷、额定静载荷参数匹配滚珠的直径与排布数量，滚道采用与滚珠曲率半径高度匹配的圆弧凹槽设计，既保证滚珠与滚道的接触面积足够分散载荷，又能控制接触摩擦力处于合理区间，同时兼顾径向承载能力与一定的双向轴向承载能力，可应对轴系运转中出现的轻微轴向窜动。

从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸根据承载需求设计为不同系列，安装时仅需在轴上加工对应公差的轴肩、在轴承座内加工对应定位台阶即可完成轴向固定，无需额外设计复杂的限位结构，适配绝大多数常规传动箱的安装空间。日常运转中配合润滑脂或润滑油填充在滚道间隙内，可进一步降低摩擦、阻隔外界粉尘水汽进入滚道，延长整体使用寿命，在中等转速、中等载荷的连续运转工况下可长期保持稳定的旋转精度，无需频繁维护更换，是通用机械传动设计中优先选用的标准支撑部件。
