弯折式钣金挂钩管路固定支架结构

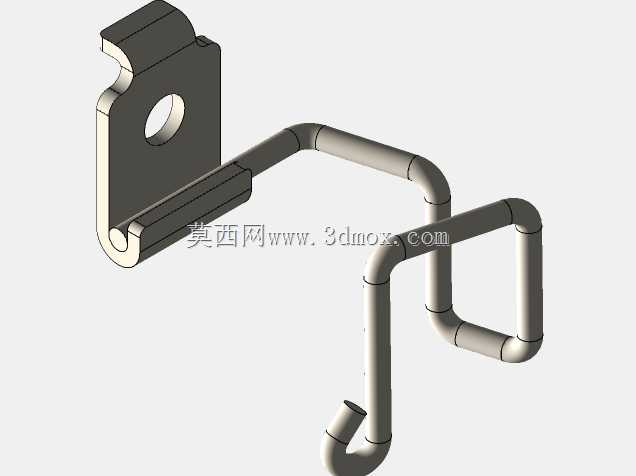

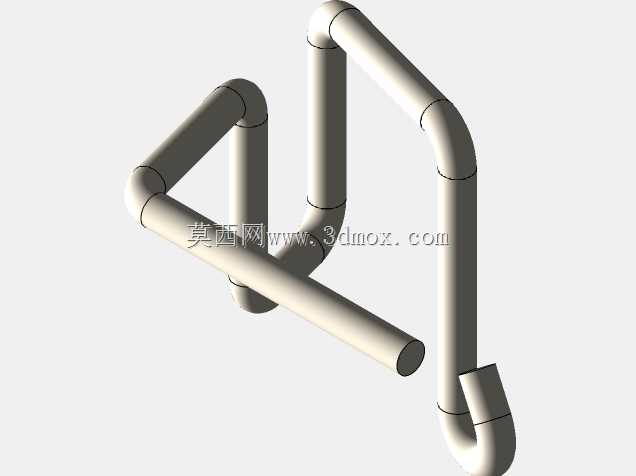

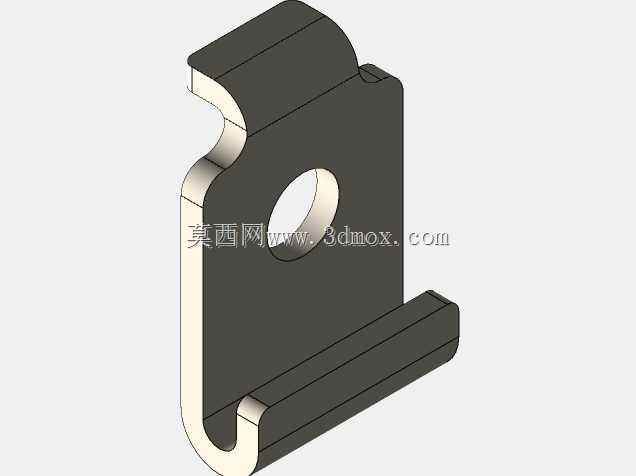

该结构属于工业装配场景中常用的管路固定支撑构件，主要应用在机电设备内部管线排布、车辆舱内线束管路固定、小型工业装置的辅助安装工位中，用来对柔性管路、圆形线束或者小直径硬质管线进行位置约束，避免管线在设备运行过程中出现晃动、移位、与周边金属构件摩擦破损的问题，同时也能让设备内部的管线排布更加规整，方便后期的检修与部件更换。整个构件由两部分组合构成，一部分是带安装孔的钣金冲压支座，另一部分是一体弯折成型的金属圆杆卡持结构。钣金支座采用平板冲压后局部弯折成型，边缘做了圆弧过渡处理，避免锐边割伤安装人员或者磨损管线表面，支座上的圆形安装孔用于穿设螺栓，将整个构件固定在设备的安装基面或者机架立面上，安装孔的位置经过受力校核，能够保证固定后整个支架的承重能力满足常规管线的载荷需求，不会在长期使用后出现支座变形脱落的问题。金属圆杆部分采用多次冷弯成型，弯折的弧度都做了圆角处理，没有尖锐的折角，一方面能够避免应力集中导致杆体断裂，另一方面圆滑的曲面也能更好地贴合圆形管线的外壁，不会对管线表面造成压痕损伤。圆杆的一端与钣金支座采用嵌装压合的方式固定，连接位置做了抱紧结构，保证杆体与支座之间不会出现相对转动或者松脱，圆杆的弯折路径形成了两个连续的卡持空间，可以同时对两根走向垂直或者平行的管线进行限位固定，末端的小弯钩结构还可以额外挂装小型的扎带或者标识牌，方便对管线进行分类标记。整个构件的安装边界非常紧凑，不需要占用太大的安装空间，适合在设备内部狭小的装配空间内使用，安装时只需要通过单颗螺栓固定支座，再将管线卡入圆杆的弯折卡位即可，不需要额外的紧固件，装配操作十分便捷，能够有效提升现场装配的作业效率。在设计过程中充分考虑了不同工况的使用需求，钣金支座的厚度与圆杆的直径都经过力学计算，既能够保证足够的结构强度，又不会过度浪费材料，整体重量较轻，不会给设备的安装基面带来额外的负重，同时金属材质的结构也具备不错的耐温与抗老化性能，能够适应多数工业设备的常规工作环境。
