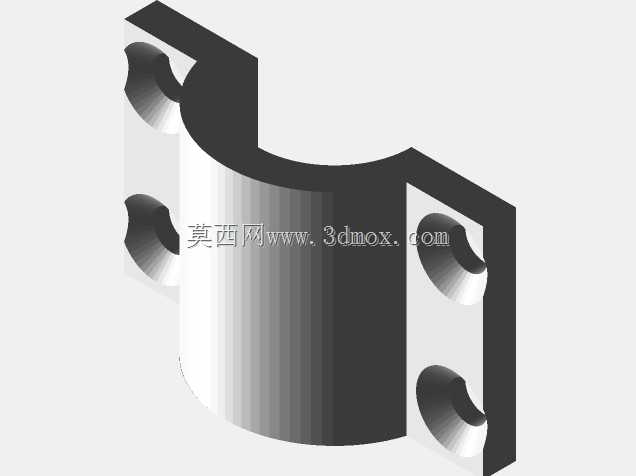

桌面级FDM3D打印机加装拖刀切割组件

这套拖刀组件是面向桌面级FDM熔融沉积型3D打印机开发的功能扩展部件，核心应用场景是拓展普通桌面3D打印机的加工能力，让原本仅能完成热塑性耗材熔融挤出成型的设备，额外具备薄型柔性片材的轨迹裁切能力，可覆盖不干胶背胶纸、薄PVC片、热转印膜、薄EVA泡棉、定制贴纸等常见薄材的定制化切割需求，适配创客工作室、小型文创定制工坊、个人DIY创作场景下的小批量异形裁切作业，无需额外购置独立桌面切割机，就能实现3D打印成型与片材裁切的一体化加工，大幅降低多工艺小批量制作的设备投入成本。

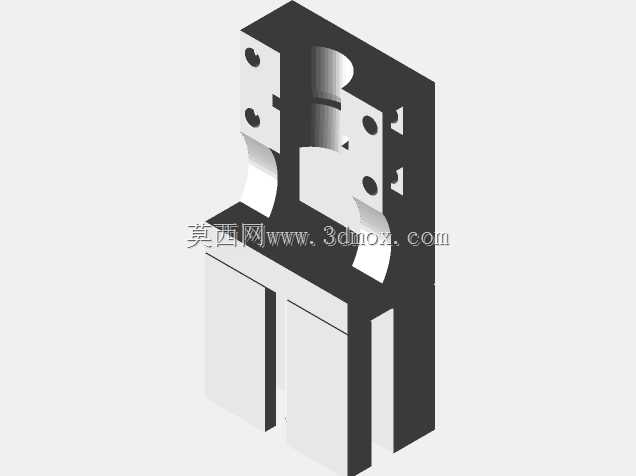

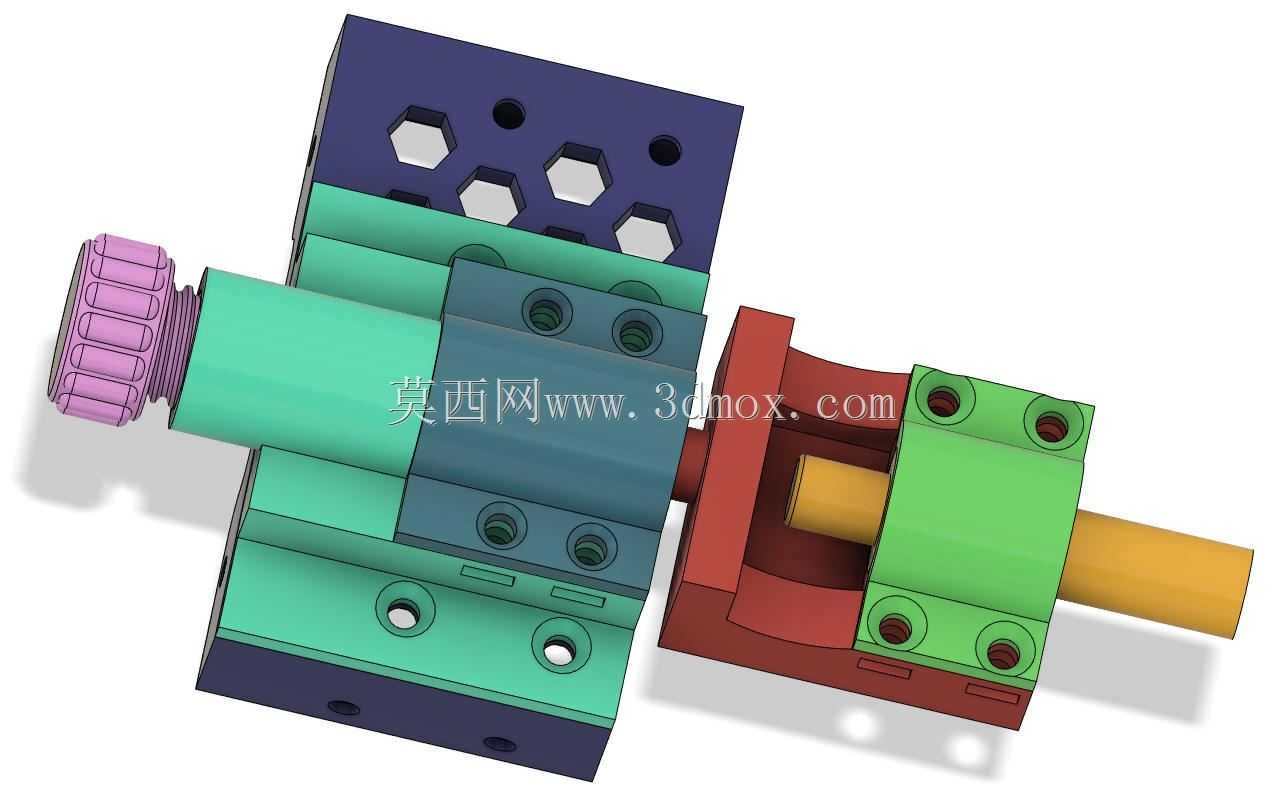

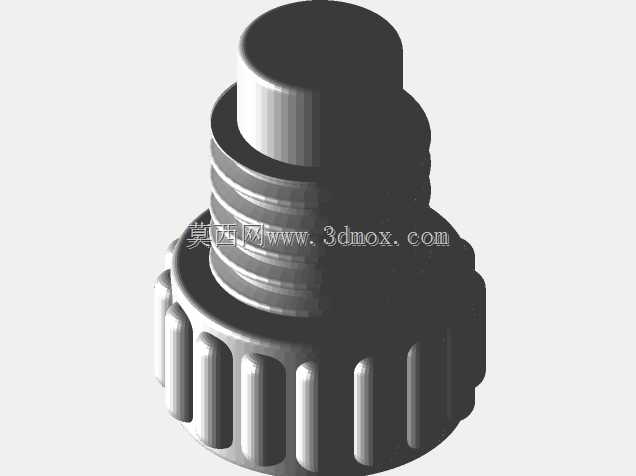

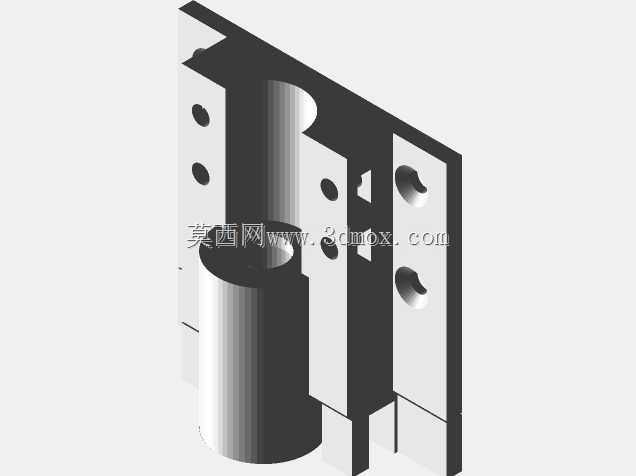

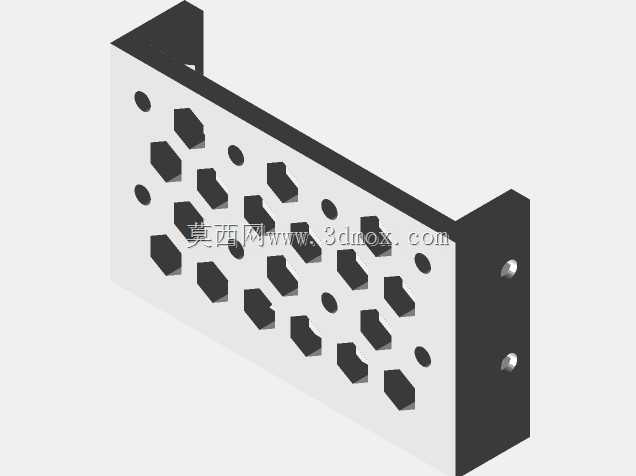

该组件的核心功能是依托3D打印机原有XYZ三轴运动系统的精准定位能力，带动拖刀沿预设路径完成走刀裁切，设计上采用与打印机挤出头并行的安装布局，无需改动打印机原有框架结构与核心运动组件，仅需固定在挤出头安装座的空余位置即可完成加装，不会干涉原有挤出头的正常打印作业，用户可根据加工需求快速切换打印或裁切工作模式。组件自带弹簧压力调节结构，可通过调整螺钉改变弹簧对刀头的下压力度，适配不同厚度、不同硬度的裁切材料，避免压力过大击穿底层承托平台，或是压力过小导致片材未完全切断的问题。

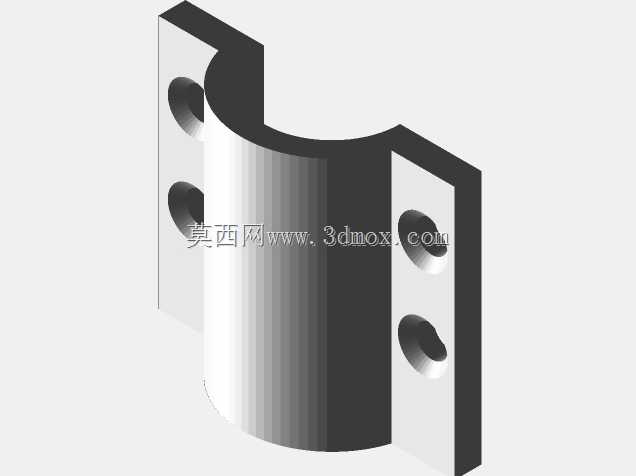

设计过程中针对初期试做的问题做了针对性优化，最初采用圆珠笔式弹簧结构时，因直线运动轴承顺滑度不足、弹簧弹力匹配度差，导致走刀过程中刀头压力波动，出现裁切边缘毛糙、转角处切不透的问题，优化后调整了弹簧刚度与刀头夹持结构，让刀头始终保持垂直于平台的姿态，走刀过程中压力恒定，配合打印机原有的运动精度，可实现最小1mm半径的转角裁切，边缘整齐无毛刺。

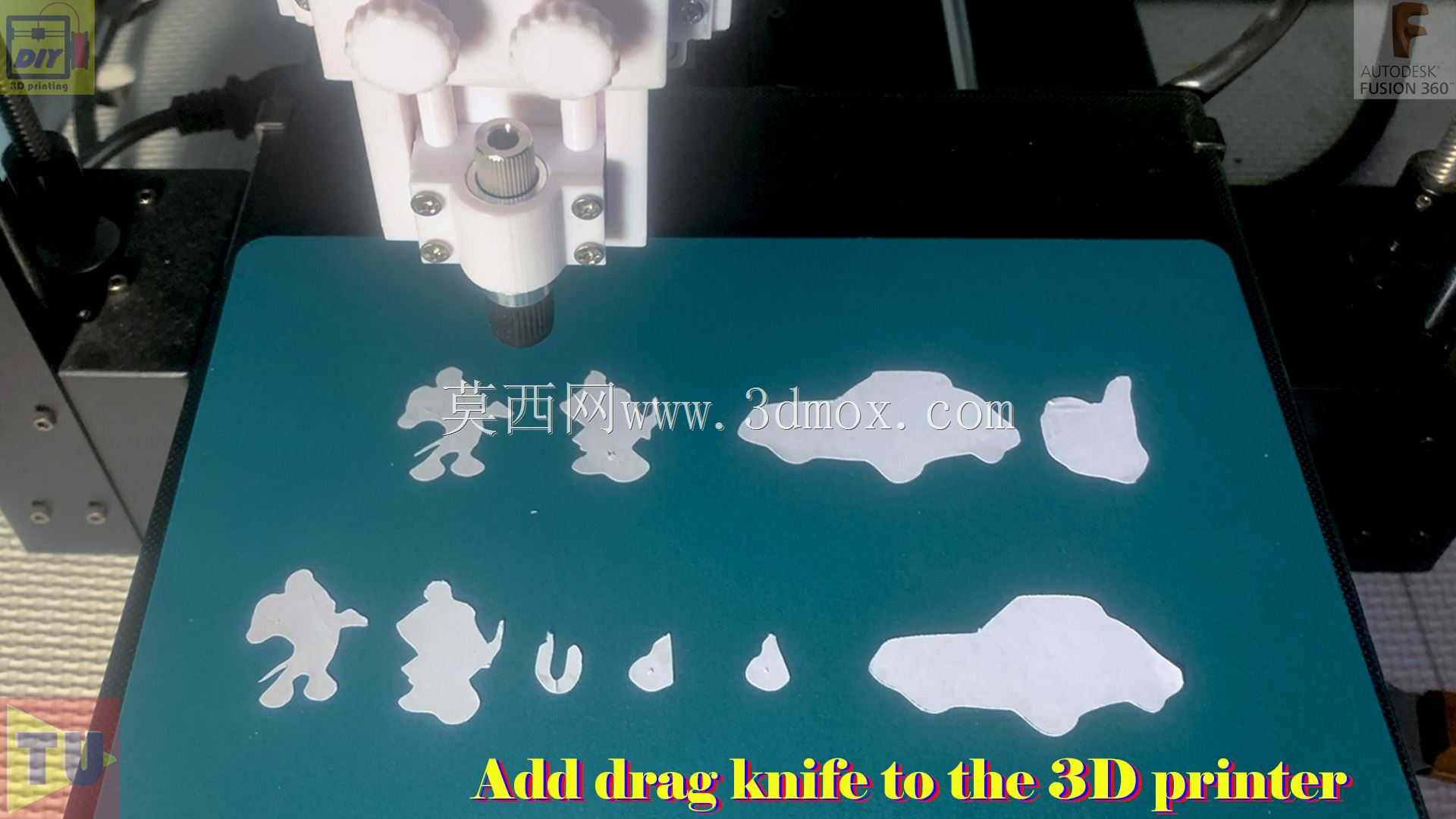

安装边界方面，整套组件的外形尺寸控制在80mm*45mm*30mm范围内，安装后不会超出打印机原有打印区域的运动边界，不会减少原有可打印空间，刀头的下探行程预留了15mm的调节余量，可适配不同厚度的平台贴膜与承印材料，刀头采用通用标准美工拖刀刀片，更换成本低、采购便捷，无需定制专用刀具。日常使用时仅需将裁切路径转换为打印机可识别的G代码指令，即可自动完成整版异形图案的连续裁切，配合多笔绘图组件还可实现打印、绘图、裁切的多工序连续作业，满足定制化手作、文创周边、电子制作中异形结构件的快速加工需求。
