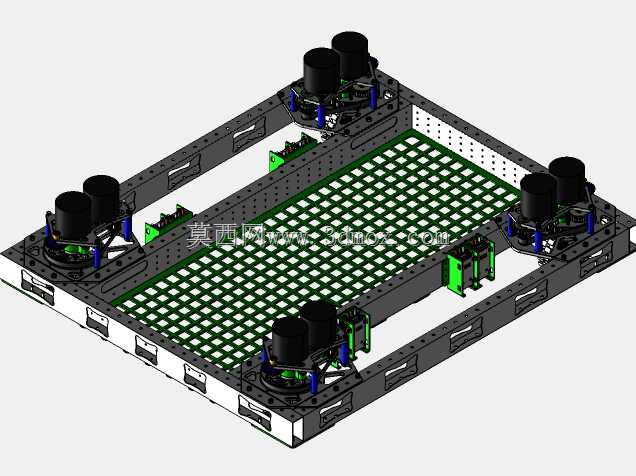

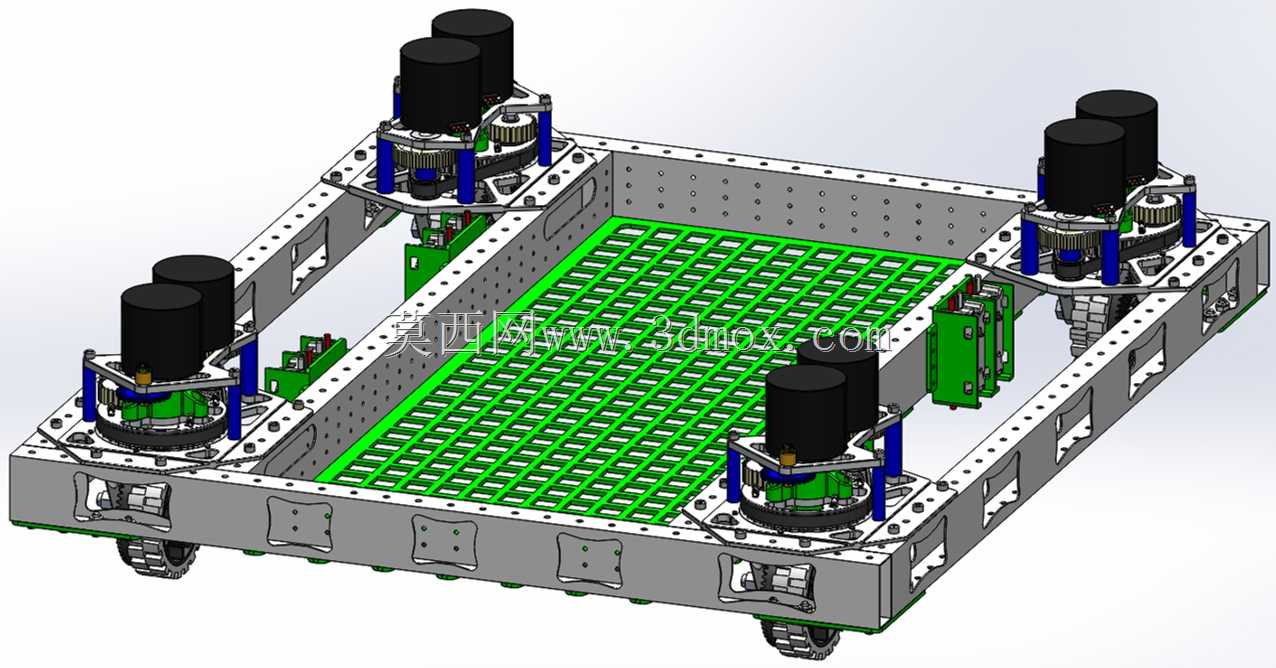

多驱动重载方形回转承载平台结构

该款重载方形回转承载平台，主要面向工业生产中需要大负载精准转向、工位流转的应用场景，常见于重型工件装配线、大型部件检测工位、重载物流分拣枢纽以及特种装备的调姿作业环节，可承载数吨级的重型工件完成任意角度的回转动作，替代传统人工配合吊装的转向作业模式，大幅降低重型工件流转过程中的安全风险，提升工位间的物料转运与工序衔接效率。从设备实际用途来看，该平台核心功能是为重型工件提供稳定的承载基础，同时通过多组驱动单元的协同控制，实现平台整体的高精度回转动作，可根据生产工序需求将承载的工件精准旋转至指定角度，方便操作人员完成不同方位的装配、检测、加工等作业，也可对接生产线的输送机构，完成工件在不同流向输送线之间的转向转运，适配多品种小批量的柔性生产需求。在产品功能特性层面，平台采用八组分布式驱动单元对称布置在方形框架的四个边角位置，每组驱动单元集成了动力输出、传动减速、行走轮组三个模块，相比传统中央单驱动的回转平台，分布式驱动的结构可将负载均匀分散到各个支撑点，大幅提升平台的整体承载能力，同时多组驱动的协同控制可实现更小的回转误差，重复定位精度可控制在毫米级，满足高精度装配作业的需求；平台中部采用网格状镂空承载台面，在保证整体结构强度的前提下有效降低了设备自重，同时网格结构可方便安装各类工装夹具，适配不同外形尺寸的工件固定需求；框架侧边均匀布置的安装孔位，可拓展安装防护栏、检测传感器、辅助定位机构等附属部件，灵活适配不同的生产场景需求。从设计思路来看，该平台采用模块化的设计理念，将驱动单元、承载框架、台面结构拆分为独立的模块，每个驱动单元都可单独拆装维护，无需整体拆解设备，大幅降低后期的运维成本；框架主体采用高强度型钢焊接成型，经过去应力处理后再进行机加工，保证长期重载使用下不会出现结构变形；驱动轮组采用耐磨聚氨酯材质，既可以保证足够的摩擦力驱动平台回转，又能降低运行过程中的噪音与震动，同时不会损伤车间地面。在外形尺寸与安装边界方面，该平台整体为正方形框架结构，长宽尺寸可根据实际承载需求进行同比例缩放，标准款的安装边界仅需预留比平台外轮廓大15%的操作空间即可，无需开挖地面基坑，可直接放置在平整的硬化车间地面上使用，对安装场地的适应性极强，无需对现有车间布局进行大规模改造即可快速投入使用；平台整体高度控制在较低范围，方便工件的上下料作业，也可对接现有高度的输送线体，无需额外增加升降过渡机构。
