双组对称式辊轮夹持输送机构

该双组对称式辊轮夹持输送机构主要面向薄型带状、片状物料的连续输送场景，常见于包装生产线的进料段、薄膜加工设备的导料工位、小型五金件的排序输送环节，可实现对柔性或半刚性薄料的稳定夹持输送，避免物料在输送过程中出现偏移、褶皱、打滑等问题，适配厚度在0.5mm至8mm区间的各类片状、带状物料，输送过程中夹持力均匀，不会对物料表面造成压痕或损伤。

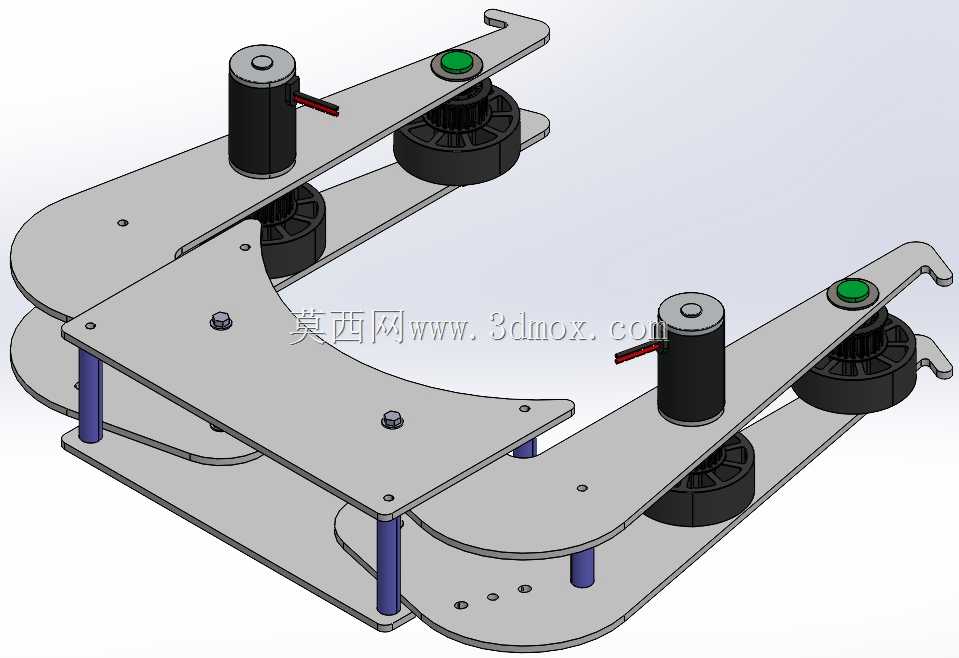

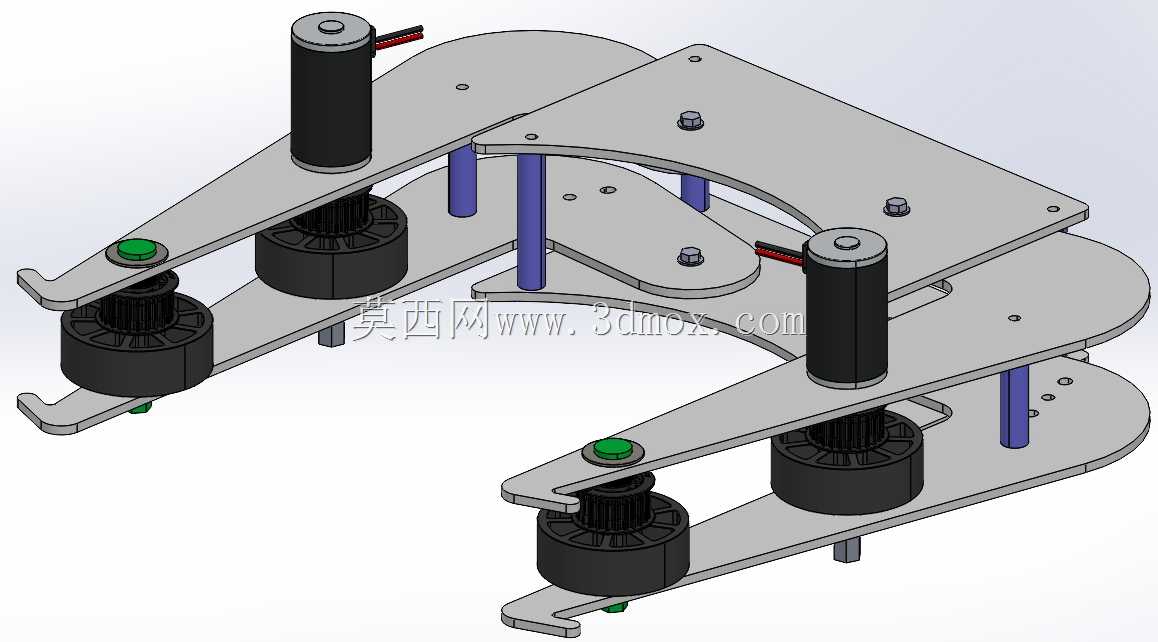

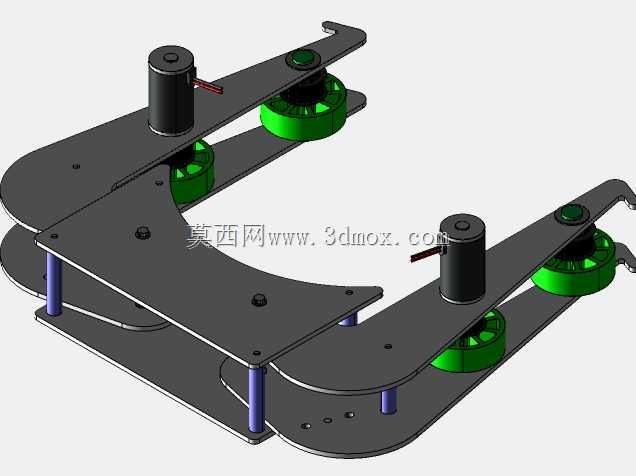

机构整体采用上下双层对称布局，两组输送单元结构完全一致，可根据实际安装空间选择水平或倾斜布置，单组输送单元的安装边界长度为320mm、宽度为180mm、整体高度为210mm，两组单元的夹持间隙可通过支撑立柱的锁紧螺母进行无级调节，调节范围在0mm至20mm之间，可快速适配不同厚度的输送物料。每组单元搭载独立的直流驱动电机，电机通过直连的减速齿轮组带动下置橡胶辊轮转动，上置压辊通过弹性结构提供恒定夹持力，辊轮表面采用防滑橡胶材质包覆，摩擦系数高，输送过程中无打滑空转问题，辊轮端部设置的绿色限位挡圈可防止物料在输送过程中从侧边脱出。

设计过程中优先考虑了机构的模块化特性，所有支撑板采用标准板材切割成型，支撑立柱、紧固件均采用通用标准件，后期维护更换配件无需定制加工，可大幅降低运维成本。整体结构无复杂异形零件，加工难度低，装配流程简单，普通钳工即可完成整机组装调试。机构的动力输入可根据使用场景选择直流供电或搭配调速器实现输送速度无级调节，输送速度范围可覆盖0.1m/s至1.2m/s，可匹配不同生产线的节拍需求。支撑板上预留的多组安装孔位可方便将机构直接固定在生产线机架上，也可搭配滑动导轨实现整体位置的横向调节，适配不同宽度的物料输送需求。两组对称单元可独立控制转速，当两组单元设置不同转速时，还可实现物料的转向、扭转等特殊工艺动作，拓展了机构的应用场景，可满足更多定制化生产的工艺需求。
