工业炉用多层物料转运承载台车

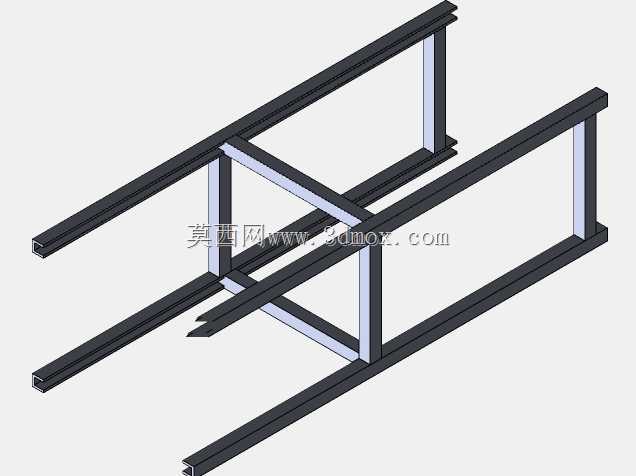

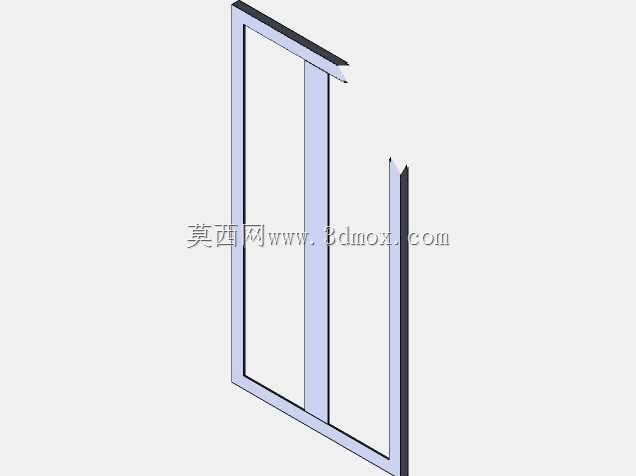

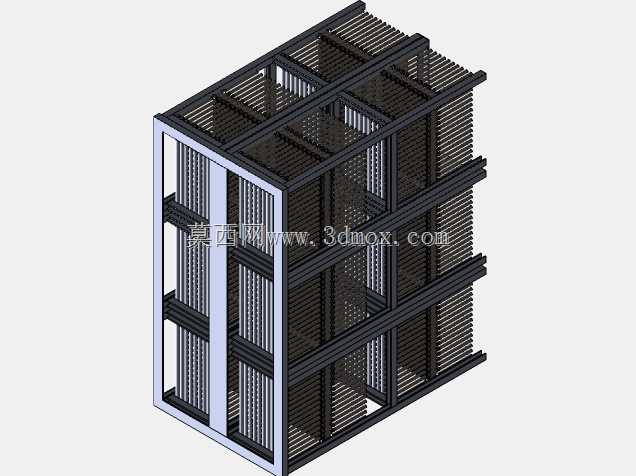

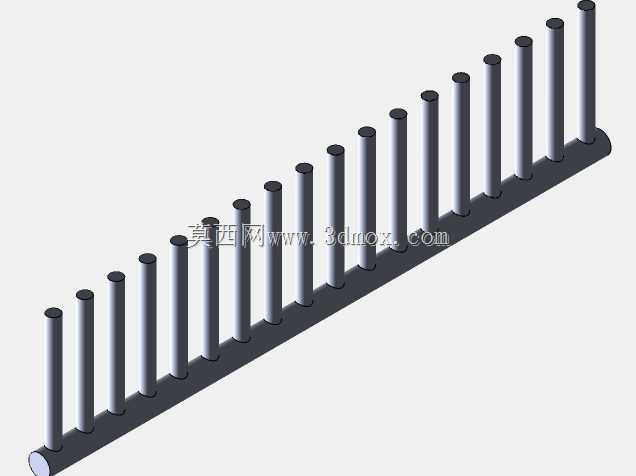

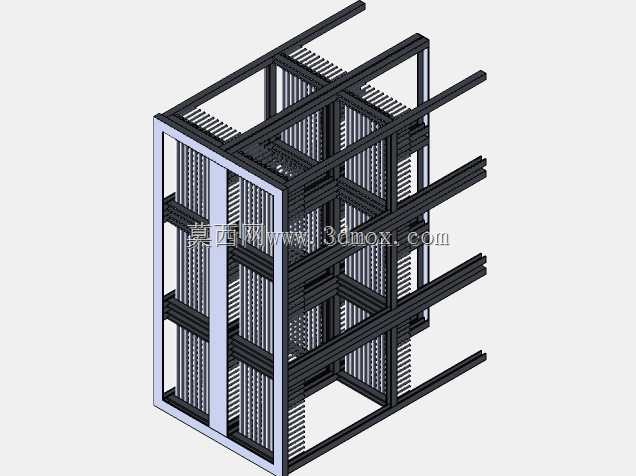

这款工业炉配套转运台车，主要面向热处理加工、工业烧结、高温烘烤等生产场景设计，是衔接产线上下料工位与工业炉内腔的核心载具，解决批量工件在高温工序前后的转运、堆叠承载、炉内均匀受热的配套需求，适配连续式生产的批次流转节奏，可直接推入常规台车式工业炉内部完成加热工序，无需二次倒运工件，大幅降低高温工件转运过程中的磕碰损伤与热量损耗。设备整体采用框架式分层结构设计，主体承力框架采用矩形型钢焊接成型，竖向设置多根通长承力立柱，横向通过分层横梁连接形成稳定的框体结构，每层承载面采用栅格条状结构铺设，栅格间隙均匀排布，既保证高温炉内的热风可以在层与层之间自由流通，让每层放置的工件都能获得均匀的热交换效率，避免局部受热不均影响热处理质量，同时栅格结构也能减少台车自身的蓄热面积，降低炉内升温过程的无效能耗，也能减少工件加热过程中掉落的氧化皮在台车上的堆积，方便日常清理维护。设计过程中充分考虑了工业炉的内腔尺寸边界，整体外形宽度与深度完全匹配常规工业炉的内腔进出尺寸，高度方向根据炉内有效加热空间做了三层分层设计，最大化利用炉内垂直空间，单次可承载三批次工件同步进炉处理，提升单炉的生产装载量。每层的承载横梁都做了加强处理，可承载一定重量的金属工件堆叠放置，框架整体做了抗高温变形的结构优化，在长期高温工况下不会出现明显的结构翘曲，保证台车进出炉体的顺畅性。台车底部预留了适配轨道行走的安装接口，可直接配套车间现有地轨系统使用，也可根据需求加装耐高温脚轮实现无轨转运，前端预留了牵引连接位，可配套牵引设备实现长距离的工位转运。整体结构无多余的封闭腔体，所有型材连接处都做了通透设计，避免热胀冷缩过程中出现应力集中导致的结构开裂，整体结构兼顾了承载强度、高温适用性与空间利用率，完全匹配工业热处理工序的批量生产流转需求。
