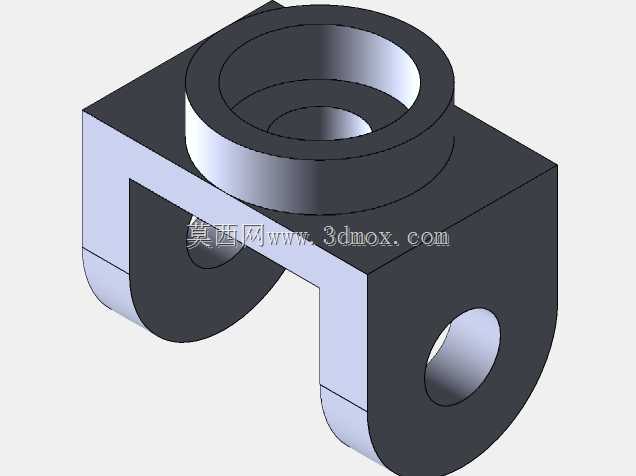

带同轴孔座的U型铰接支撑构件

该构件属于机械传动与支撑系统中的典型铰接连接类零件，主要应用在需要实现小幅摆动传动、轴系定位支撑的工业设备场景中，常见于轻工自动化生产线的连杆驱动端、小型输送设备的张紧调节机构、农用机械的操作联动结构以及专用工装夹具的活动连接部位，承担着承载径向载荷、传递摆动力矩、限定铰接轴运动轨迹的核心作用。从功能特性来看，构件上部的同轴环形凸台用于安装滑动轴承或者无油衬套，为贯穿的传动轴提供稳定的回转支撑，凸台的加厚设计能够有效分散轴系运转时产生的径向压力，避免支撑部位出现应力集中变形；下部的U型开口结构两侧开有同轴通孔，用于穿装铰接销轴，可与配套的连杆、摆臂类零件形成活动铰接副，开口的避让空间能够满足铰接配对件在设定角度范围内的摆动需求，不会出现运动干涉。设计过程中优先保证了三处孔位的同轴度公差，上部支撑孔与下部铰接孔的轴线保持空间垂直，能够满足传动过程中力的正交传递需求，减少额外的侧向力矩损耗；构件的底座平面为安装基准面，平整的加工面可以保证与安装机架的贴合度，安装时只需将底座贴合在预设的安装位，通过紧固件完成固定即可，无需额外调整支撑角度。外形尺寸方面，构件整体结构紧凑，上部环形凸台的外径与下部U型结构的宽度保持合理比例，既不会因为体积过大占用过多安装空间，也不会因为壁厚不足导致结构强度不够，安装边界上仅需要预留出铰接件摆动的扇形空间以及传动轴的轴向安装余量即可，适配多数小型机械的紧凑安装环境，零件整体采用等壁厚设计，在满足结构强度的前提下尽可能控制了整体重量，适合批量加工生产。
