带座张紧式皮带轮传动支撑结构

该张紧支撑结构主要应用于中小功率带传动场景，常见于轻工输送设备、小型机床辅机、农用小型机具、自动化生产线的动力传输单元中，核心作用是维持皮带传动的合理张紧力，避免皮带长期运行出现松弛打滑、传动效率衰减、跳齿脱落等问题，同时可补偿皮带长期使用产生的蠕变伸长量，延长皮带的实际使用寿命，降低设备日常运维的更换频次。

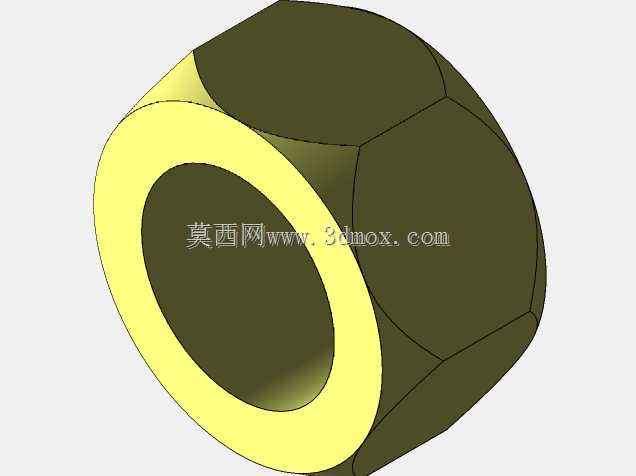

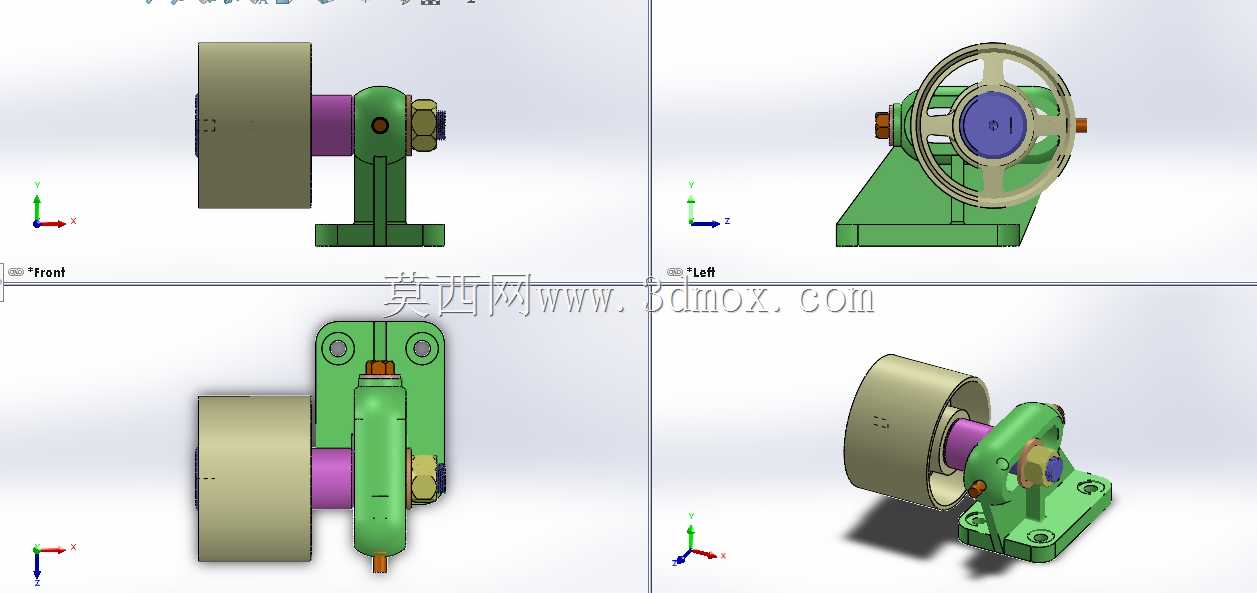

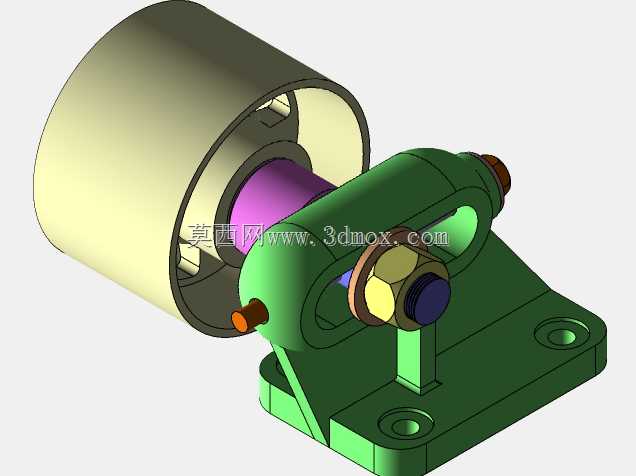

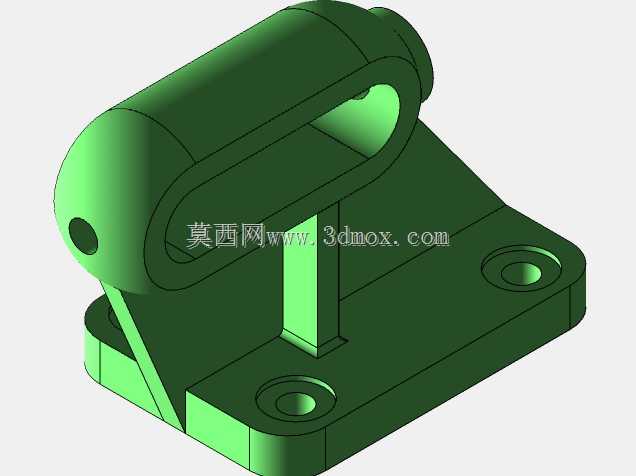

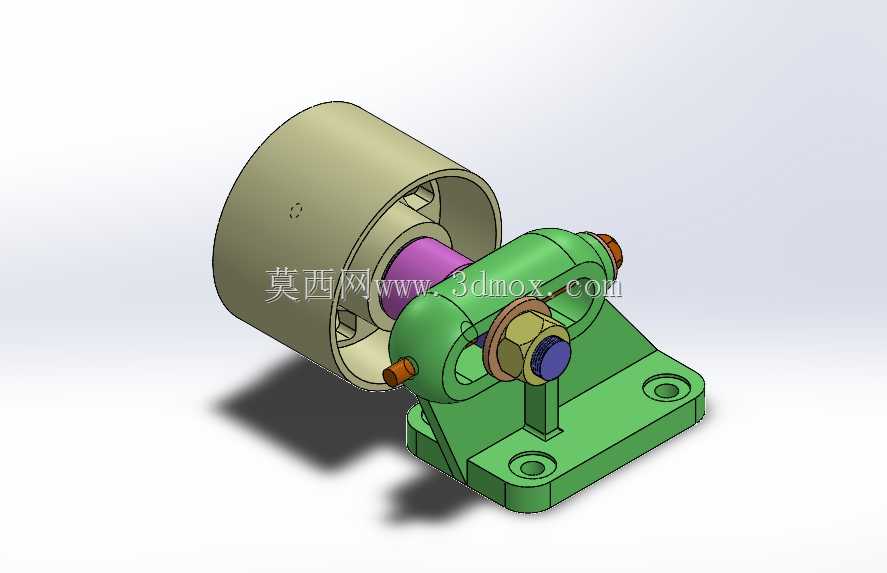

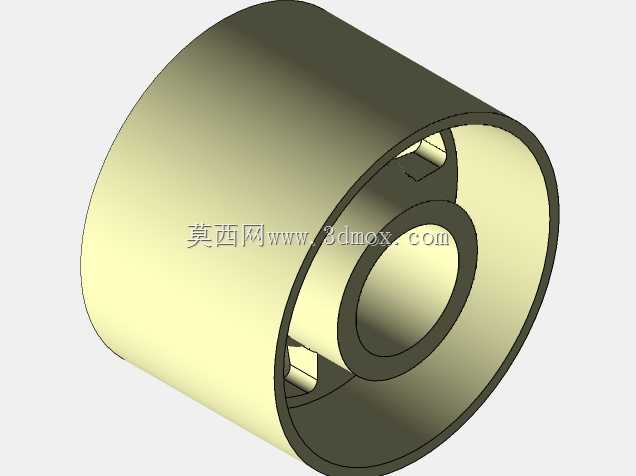

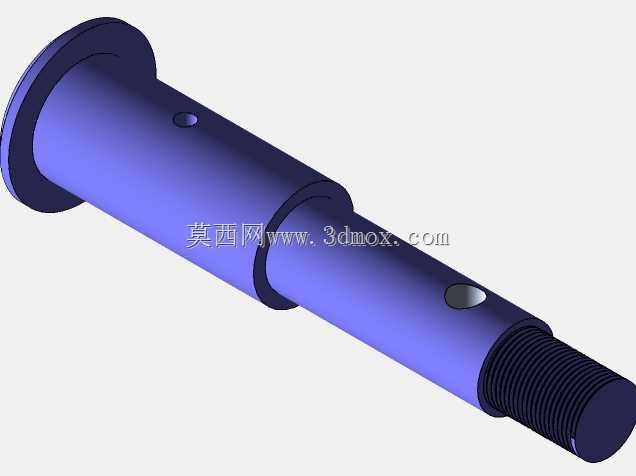

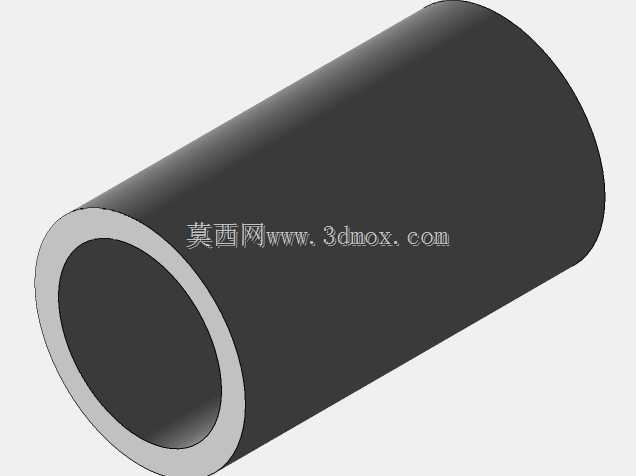

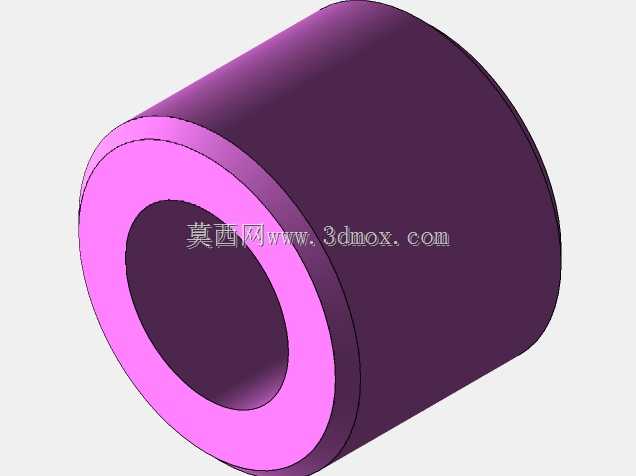

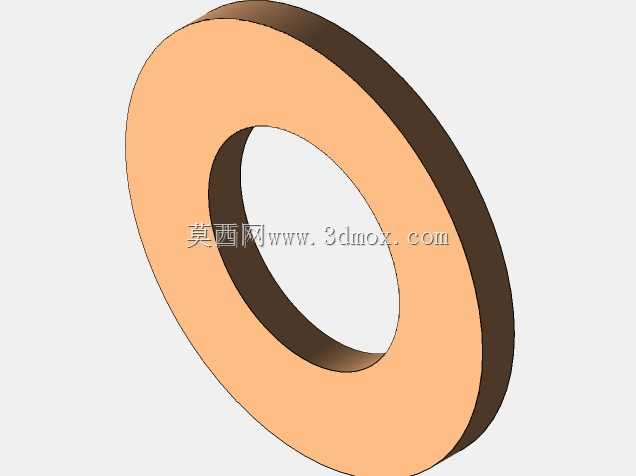

结构整体分为三大功能模块：左侧为从动皮带轮安装腔体，采用筒状半封闭结构设计，轮体通过内置轴承与中心轴配合，可自由回转，腔体边缘设置有限位挡边，能够限制皮带运转过程中的轴向窜动，避免皮带脱槽；中部为张紧调节支座，采用一体式铸造型腔结构，中心轴穿过支座的安装孔位，通过端部的锁紧螺母与调节垫片配合，可微调中心轴的伸出长度，进而调整皮带轮的轴向位置，同时支座的铰接结构可小范围摆动，配合张紧调节件即可改变皮带轮的中心距，实现张紧力的精准调节；底部为安装固定底座，设置有两个对称分布的沉头安装孔，可通过螺栓直接固定在设备的安装基板上，底座与中部支座之间设置有加强筋结构，可承受传动过程中的径向载荷与振动冲击，避免长期运行出现支座变形、轴系偏斜的问题。

设计过程中优先考虑了安装维护的便捷性，所有配合面均采用标准公差配合，锁紧部位采用通用标准紧固件，无需专用工具即可完成张紧力调节与部件拆卸；整体外形紧凑，横向安装边界不超过轮体直径的1.5倍，纵向高度适配常规小型带传动的安装空间，底座安装孔的孔距符合通用安装基板的孔位规范，可直接替换同规格的老式张紧轮支架，无需对原有设备安装面进行二次加工。结构的载荷分布经过优化，传动过程中皮带的拉力可通过支座直接传递到底座安装面，中心轴仅承受扭矩与少量径向力，大幅降低了轴系的疲劳损耗，可适配转速不超过3000rpm、传递功率在5kW以内的带传动工况，在多粉尘、轻度潮湿的车间环境下也可稳定运行。
