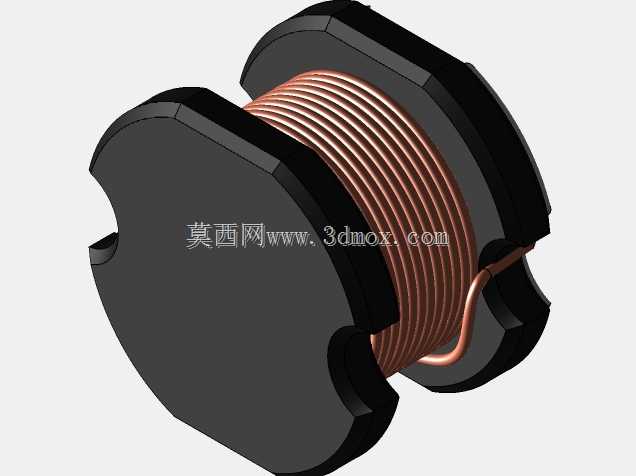

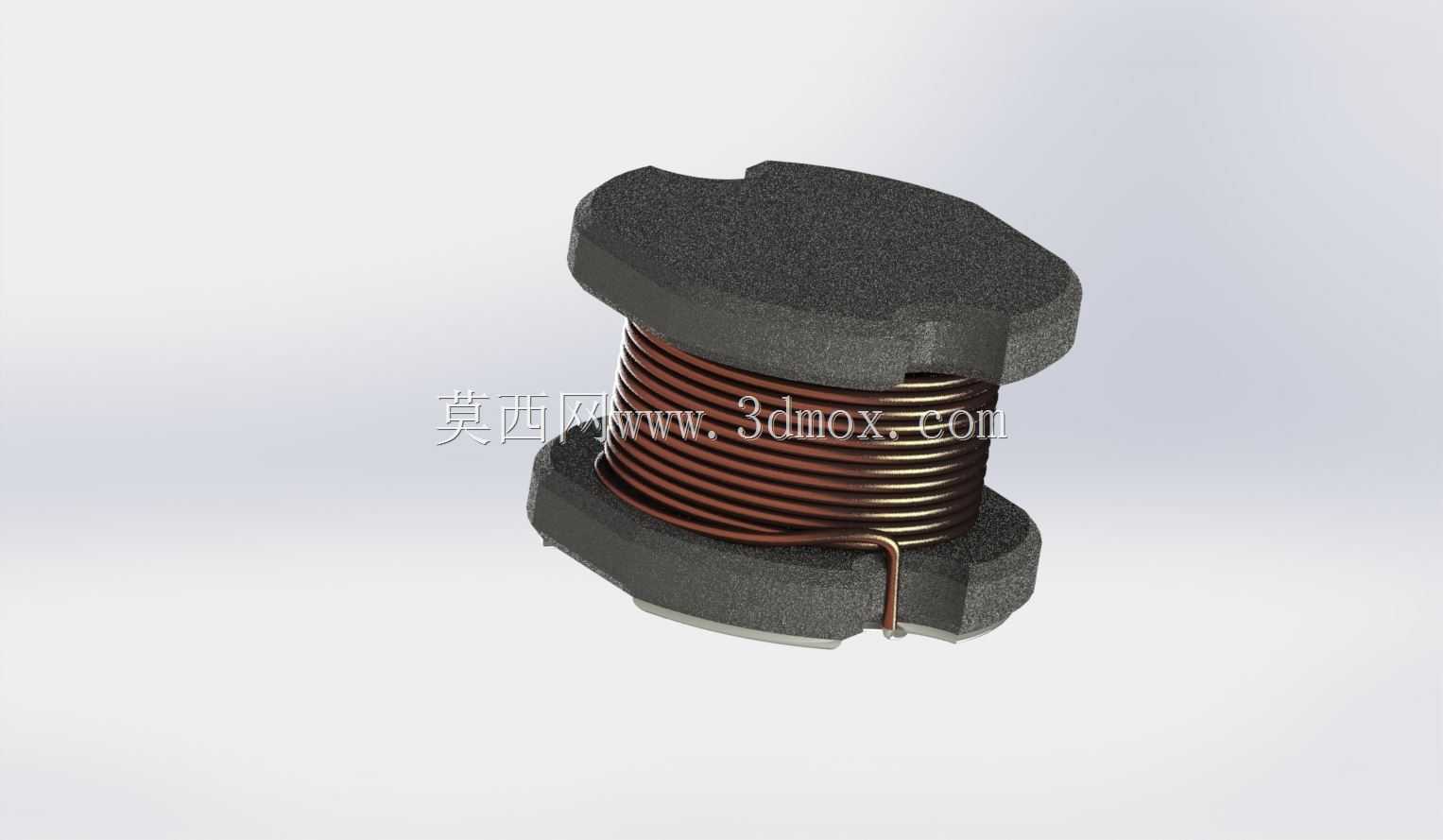

贴片式CD32功率电感三维结构设计

本次设计的贴片式CD32功率电感，是面向高密度表面贴装电子电路场景开发的无源元件，广泛应用于消费类电子、工业控制板卡、车载电子模块的电源回路中，承担储能、滤波、扼流、EMI抑制等核心功能，是开关电源拓扑、DC-DC转换电路、信号调理链路里不可或缺的基础元器件。从实际应用需求出发，这类贴片电感需要适配回流焊的SMT自动化产线贴装流程，因此整体结构采用扁平化无引脚设计，底部平整可直接贴合PCB焊盘，无需额外插件工序，能够大幅提升电路板组装效率，同时降低人工插装带来的虚焊、引脚变形等不良率。产品的功能特性围绕功率场景做了针对性优化：上下两片异型锰锌铁氧体磁芯形成闭合磁路结构，能够有效降低磁漏，减少对周边电路的电磁干扰，同时提升单位体积的电感量承载能力；中间采用高纯度漆包铜线多层密绕，绕组端部直接引出作为焊接端，既降低了绕组直流电阻，减少大电流工况下的发热损耗，也保证了焊接端的结构强度，避免贴装后受外力出现绕组脱落问题。设计过程中充分考量了安装边界的适配性，整体外形尺寸控制在3.5×2.3毫米的极小空间内，厚度方向也做了薄型化处理，能够适配厚度受限的便携电子产品内部堆叠需求，磁芯边缘做了圆角过渡处理，既避免生产过程中磁芯边角崩裂，也防止尖锐棱角划伤PCB表面的阻焊层。磁芯与绕组的配合间隙经过精准计算，既保证磁芯能够完全包覆绕组形成有效磁屏蔽，也预留了足够的公差空间适配自动化组装的精度误差，绕组的绕制圈数、线径选择都经过参数匹配，能够在额定电流工况下保持电感量稳定，避免出现磁饱和导致的电路失效问题。这类贴片电感在实际电路中，既可以在电源输入回路滤除高频纹波，稳定供电电压，也可以在信号回路中抑制高频噪声干扰，提升电路的抗干扰能力，紧凑的结构设计让它能够在极小的板卡空间内完成布置，满足当下电子产品小型化、轻量化、高集成度的发展趋势，同时闭合磁路的设计也让它可以和其他敏感元器件近距离布置，无需预留额外的电磁隔离空间，进一步提升了电路板的空间利用率。
