带辐条内齿同步传动滑轮结构设计

这款带辐条内齿结构的传动滑轮，是机械传动系统中用于同步动力传递、负载转向的核心配套部件，广泛应用于轻工输送设备、小型自动化生产线、包装机械、纺织机械以及家用小型机电设备的传动链路中，主要承担同步带传动的动力承接、转向引导以及张力维持功能，可在低速到中速的传动场景下稳定传递扭矩，避免传动过程中出现打滑、传动比失准的问题。

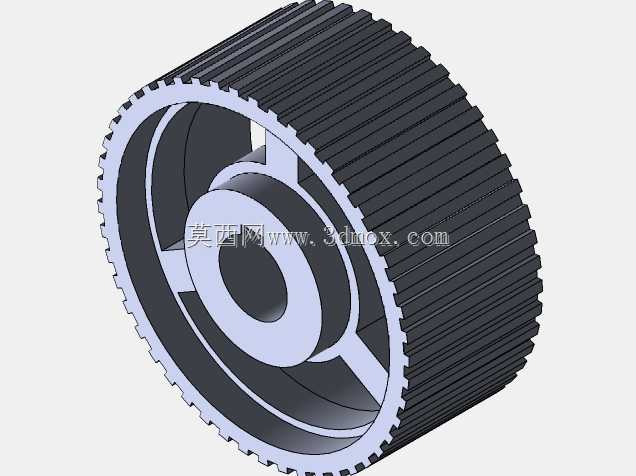

从实际使用功能来看，该滑轮区别于普通光面滑轮，外圈设置连续的啮合齿结构，可与对应齿距的同步带形成精准啮合，传动过程中无相对滑动，能够保证精确的传动比，适合对传动精度有一定要求的工位使用；内圈采用三辐条支撑结构，在保证整体结构强度、抗扭刚度的前提下，大幅降低了零件自身重量，减少传动过程中的转动惯量，降低驱动端的动力损耗，同时辐条之间的镂空空间也便于安装过程中的对位操作，也能在长期运行过程中更好地散逸摩擦产生的热量，避免齿面温度升高带来的材料老化、啮合精度下降问题。

设计过程中，首先根据目标传动场景的额定扭矩、传动比要求确定了滑轮的节圆直径与齿形参数，保证齿面与同步带的啮合接触面积足够，载荷分布均匀，避免局部应力集中导致的齿面磨损；中心安装孔的尺寸按照通用标准轴径设计，孔与外圈之间设置同轴的定位凸台，可与传动轴的轴肩形成精准配合，保证安装后滑轮的径向跳动量控制在允许范围内，减少传动过程中的振动与噪音；辐条的厚度与过渡圆角经过受力优化，可承受额定扭矩下的剪切与弯曲应力，避免长期交变载荷下出现辐条断裂的问题。

安装边界方面，该滑轮的轴向宽度与适配同步带的宽度匹配，安装时需要保证滑轮端面与传动轴轴线的垂直度，两侧预留的轴向间隙不超过齿宽的百分之五，避免同步带运行过程中出现跑偏、偏磨的问题；径向安装空间需要满足滑轮外径的回转要求，外围预留不小于十毫米的安全间隙，避免运行过程中与周边机架、管线产生干涉；中心孔与传动轴采用过渡配合，搭配紧定螺钉或者键连接实现周向固定，可传递额定范围内的扭矩，安装拆卸便捷，不需要复杂的专用工装即可完成维护更换。
