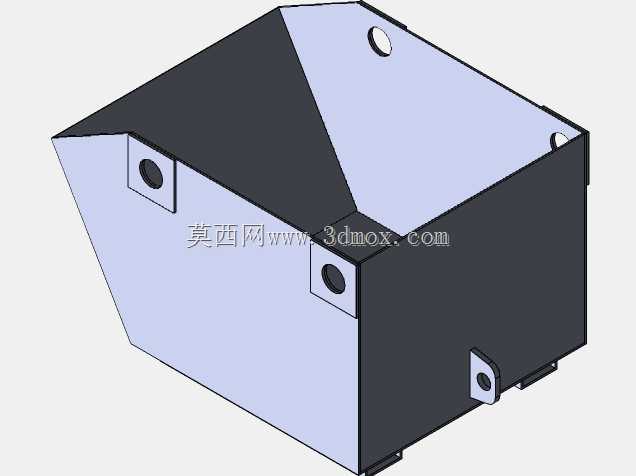

斜切式多安装位钣金防护壳体结构

该斜切式多安装位钣金防护壳体，主要面向工业设备内部功能模块的封装防护场景，常见于小型电控单元、传感检测模块、紧凑型动力组件的外围防护配套，可在设备内部狭小安装空间内为核心元器件提供物理隔离、防尘防触碰的基础防护，同时兼顾安装固定的便捷性与空间适配性。从实际用途来看，这类壳体可直接包覆在对应功能模块外侧，避免设备运行过程中线路剐蹭、粉尘侵入、外力磕碰对内部元器件造成损伤，同时自带的多处安装耳位可直接与设备机架、安装板完成锁附固定，无需额外设计转接支架，大幅降低配套安装的复杂度。在功能特性层面，壳体采用多面围合的半封闭结构，一侧设置斜切式敞口面，既可以为内部模块的接线、调试预留操作空间，也能适配部分带倾斜检测面、斜向输出端口的功能模块安装需求，避免壳体与模块的外接部件产生干涉；壳体不同立面分布的带孔安装耳，分别对应不同方向的固定需求，既可以实现正面锁附、侧面锁附，也能适配底部卡接的安装场景，适配多种不同的设备内部布局。设计思路上，整体采用等壁厚钣金折弯成型工艺，结构简单易加工，无需复杂的模具投入即可完成小批量生产，斜切面的角度经过适配性优化，在压缩整体占用空间的同时，保证敞口区域的操作可达性；各安装耳与壳体主体采用一体化折弯结构，相比焊接式耳位强度更高，长期受振动载荷也不会出现开焊断裂的问题，安装孔位的孔径统一适配常用规格的紧固件，降低配件选型成本。外形尺寸与安装边界方面，壳体整体为近似立方的紧凑型结构，斜切面从顶部棱边延伸至侧立面中部，整体外轮廓无尖锐外凸结构，安装时仅需预留对应立方空间加上安装耳的锁附操作空间即可，各安装孔的位置公差经过合理管控，可适配常规的安装板孔位偏差，降低现场安装的对位难度，底部预留的卡槽结构还可支持导轨式快速安装，进一步拓展了安装适配场景。
