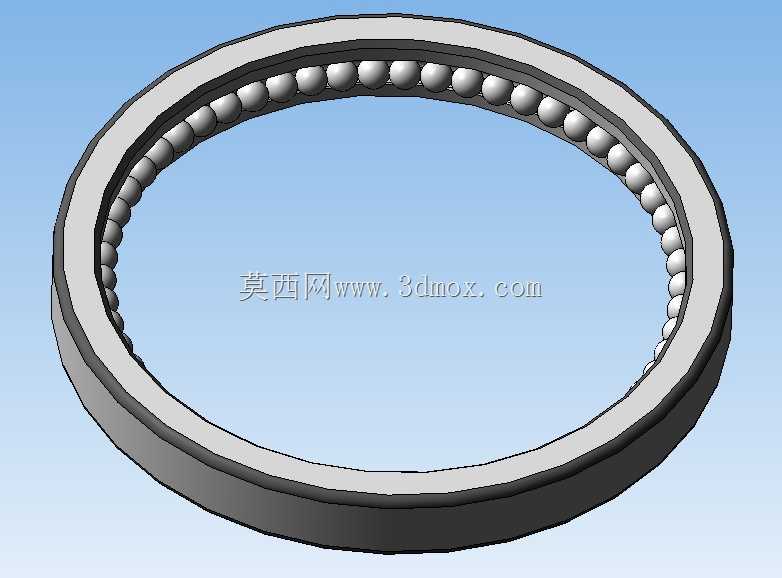

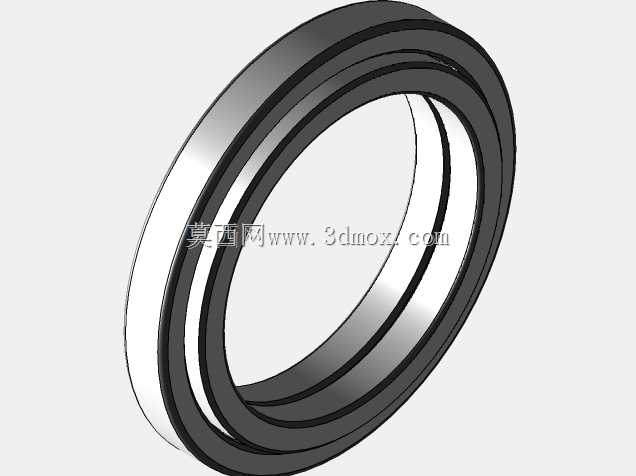

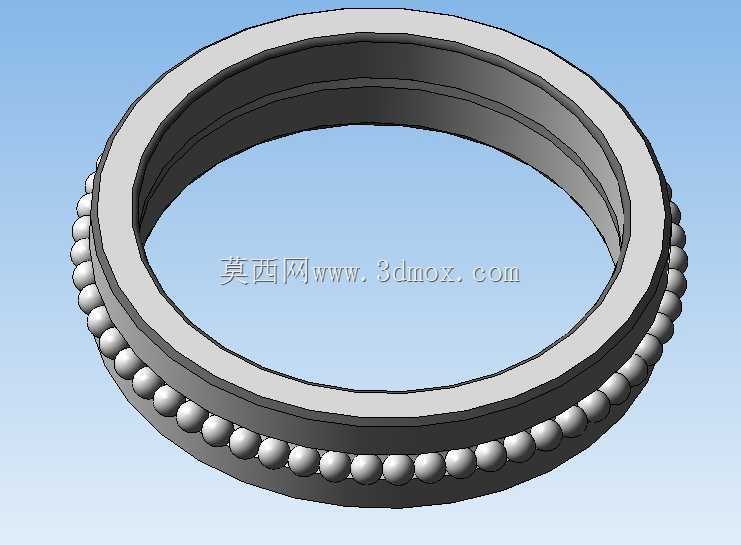

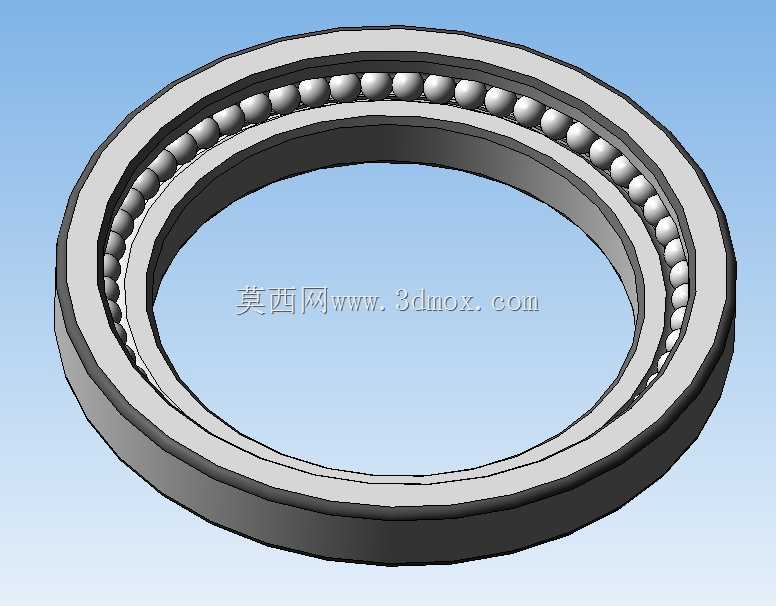

双向径向推力组合式滚珠轴承结构

这款双向承载的径向推力组合滚珠轴承，主要面向同时存在径向载荷与双向轴向载荷的机械传动场景，在中小型精密机床主轴、工业机器人关节转轴、汽车变速箱输入输出端、重载输送设备辊筒支撑位都有广泛适配空间，能够在单一安装位同时完成两个方向的载荷承载，省去传统方案中需要分别配置径向轴承与成对推力轴承的复杂装配流程，有效缩减传动部位的轴向安装空间，降低支撑结构的整体重量与加工成本。从功能特性来看，该轴承采用满装滚珠的滚道设计，内圈与外圈分别加工有适配径向承载的深沟滚道，以及适配双向轴向承载的对称推力滚道，滚道表面经过精密磨削处理，粗糙度控制在微米级，能够保证滚珠滚动过程中的顺畅度，减少运行过程中的摩擦损耗与发热情况，在连续高速运转工况下也能保持稳定的支撑精度，避免出现轴向窜动、径向跳动超标的问题。设计过程中充分考虑了安装边界的适配性，轴承整体采用薄型圆环结构，径向截面尺寸紧凑，轴向宽度相较于同载荷等级的组合轴承方案缩减约百分之十五，能够适配安装空间受限的紧凑传动结构，安装时可采用常规的轴承压装工艺，内圈与转轴过盈配合、外圈与轴承座过渡配合的配合公差区间，完全符合通用机械零部件的安装标准，无需针对安装位做特殊的定制化加工。轴承的内外圈采用整体式结构设计，不存在拼接接缝带来的结构强度短板，滚道与滚珠的接触角经过反复优化，在保证径向承载能力不低于同尺寸深沟球轴承的前提下，大幅提升了双向轴向载荷的承受上限，能够应对传动过程中频繁出现的正反转切换、瞬时轴向冲击等复杂工况，有效延长支撑部位的维护周期与整体使用寿命。在实际使用过程中，该轴承可适配油脂润滑与稀油润滑两种润滑方式，密封结构可根据使用场景选配接触式或非接触式密封圈，能够在粉尘、潮湿等不同恶劣工况环境下保持稳定的工作状态，为传动转轴提供持续可靠的径向与双向轴向支撑。
