带轴流风机的高压灭菌器换热冷却装置

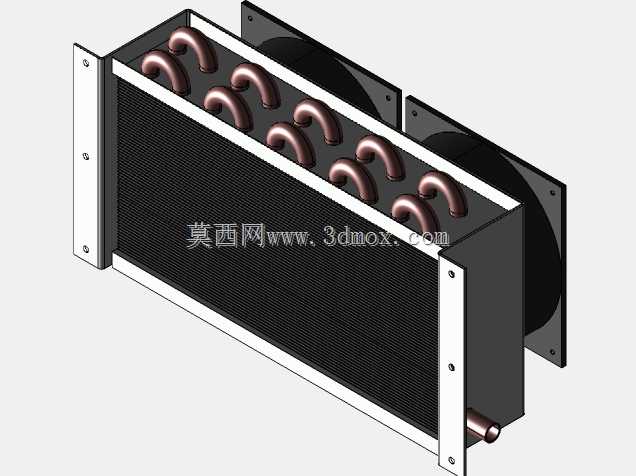

这款带风机的冷却装置是高压灭菌设备的核心配套换热部件，主要应用于医疗机构消毒供应中心、生物实验室、制药企业灭菌工序的余热排出环节，在高压灭菌器完成高温高压灭菌流程后，快速将舱内循环介质的温度降至安全阈值，避免高温介质对后续管路、阀体造成热损伤，同时缩短灭菌周期，提升设备周转效率。装置采用风冷式换热结构，核心换热区为密排翅片式盘管，紫铜材质的弯管走流道，外部搭配高密度铝制翅片拓展换热面积，盘管端部采用U型弯焊接结构，减少管路接头数量，降低介质泄漏风险，流道排布采用多回程折返设计，延长介质在换热区的停留时长，充分释放携带的热量。装置侧部集成两台轴流风机，风机采用法兰式安装结构，与换热芯体的侧边安装板通过螺栓刚性连接，风机出风方向正对翅片盘管区域，形成强制对流风道，空气横向冲刷翅片表面，快速带走盘管内介质散出的热量，相比自然冷却结构，换热效率提升四倍以上，可满足连续灭菌作业的散热需求。整体外形尺寸为260*140*68mm，结构紧凑适配多数中小型高压灭菌器的内部安装空间，两侧的立式安装板预留了标准化安装孔位，可直接通过螺栓固定在灭菌器的舱体侧壁或机架预留位，不需要额外设计转接支架，降低配套安装的改造成本。端部的介质接口采用外伸式光管结构，可适配快插接头、卡套接头等多种管路连接方式，兼容纯水、蒸汽冷凝水等多种常见灭菌循环介质。设计阶段充分考虑灭菌设备的使用环境，整体结构做了防腐蚀处理，翅片与盘管的结合处采用胀管工艺紧密贴合，避免长期冷热交变工况下出现接触间隙影响换热效率，风机的供电线路做了耐高温绝缘防护，可适应灭菌设备周边长期偏高的环境温度，保证长期运行的稳定性。
