简易壳管式卧式热交换器结构设计

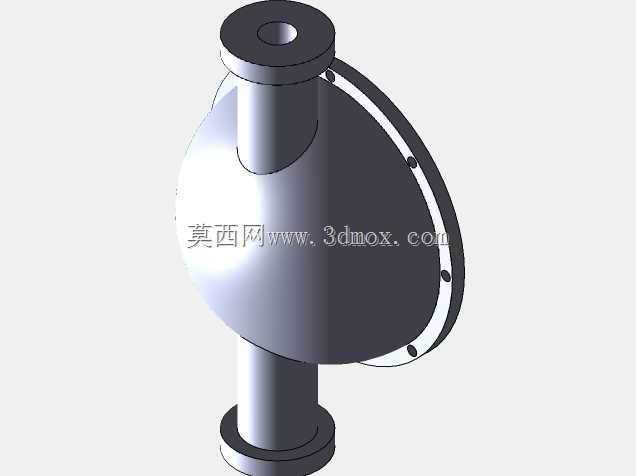

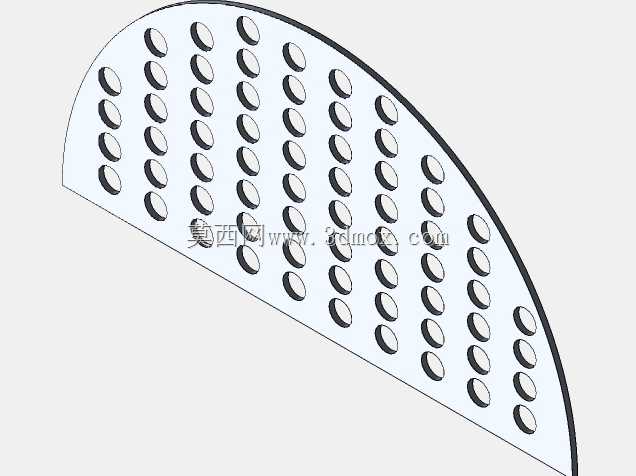

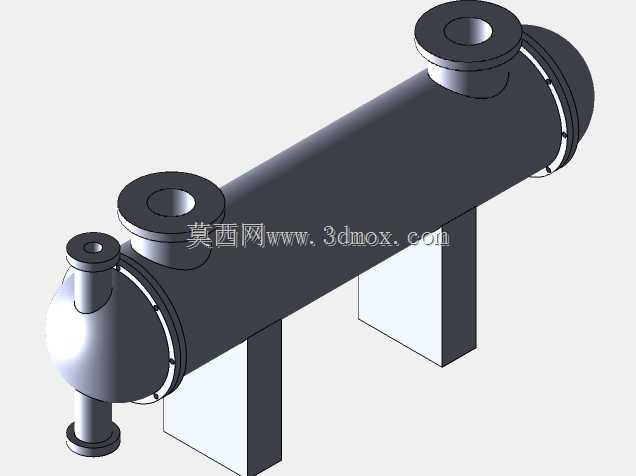

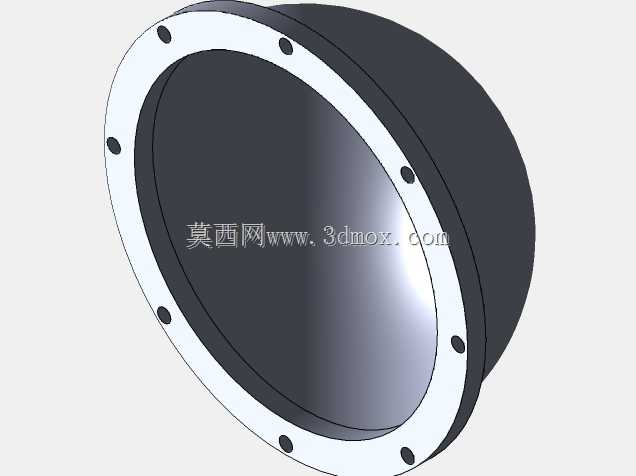

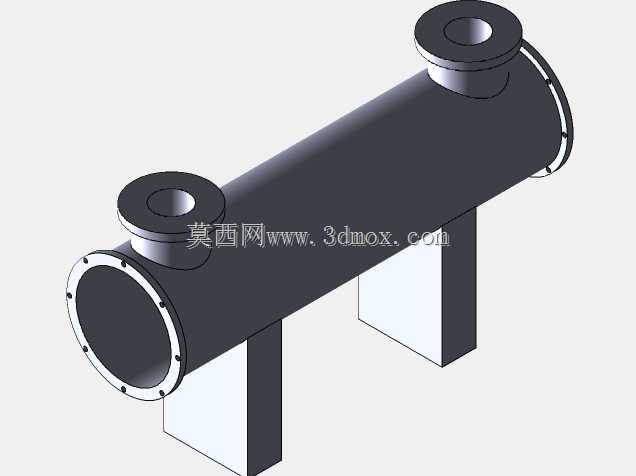

这款壳管式热交换器是工业传热场景中应用极为广泛的通用换热设备，主要面向化工、暖通、制冷、轻工等领域的冷热介质热量传递需求，可实现两种不同温度流体之间的高效热量交换，既可以作为加热器用高温介质对低温工艺流体升温，也可作为冷却器用低温冷媒带走工艺流体的多余热量，部分工况下也可充当冷凝器或蒸发器完成相变传热过程。设备采用卧式布置结构，整体为长筒形承压壳体搭配两端管板、封头的经典壳管结构，壳体侧面设置三个不同口径的接管，分别对应壳程介质的进出与管程侧的流体通路，底部配套两个立式支撑脚座，可直接通过螺栓固定在混凝土基础或者钢制设备机架上，安装时需要预留足够的侧向抽管空间，方便后期检修时抽出内部管束做清洁、更换密封件或者堵管维护。设计上采用了最简化的壳管结构方案，没有设置复杂的折流板、分程隔板等内部构件，大幅降低了加工制造的难度，同时也减少了流体在壳程内部的流动阻力，适合流量大、换热负荷适中、介质洁净度较高不易结垢的工况使用；管程与壳程完全独立分隔，两种换热介质不会发生掺混，可兼容液态、气态等多种不同物性的换热介质，承压能力可根据实际使用需求调整壳体壁厚与法兰密封等级。设备的外形尺寸适配常规中小型换热工况的安装边界，筒身长度与管径比例经过优化，既保证了足够的换热管排布空间来满足换热面积要求，也不会因为过长导致安装时出现挠度变形问题，端部法兰采用标准螺栓连接结构，密封面适配常用的垫片类型，可直接对接同口径的工业管道，不需要额外做非标转接设计；支撑脚的间距经过重心校核，设备满液运行时也能保持足够的稳定性，不会出现侧倾或者振动异响问题。整体结构简单可靠，没有易损的复杂运动部件，日常维护仅需要定期检查法兰密封处是否存在渗漏、清理管口处的杂物即可，运行稳定性强，适配绝大多数常规工业换热场景的使用需求，也可作为基础换热单元根据实际负荷多台并联或者串联组合使用，灵活适配不同规模的工艺系统。
