Z型爬坡挡边皮带输送设备结构设计

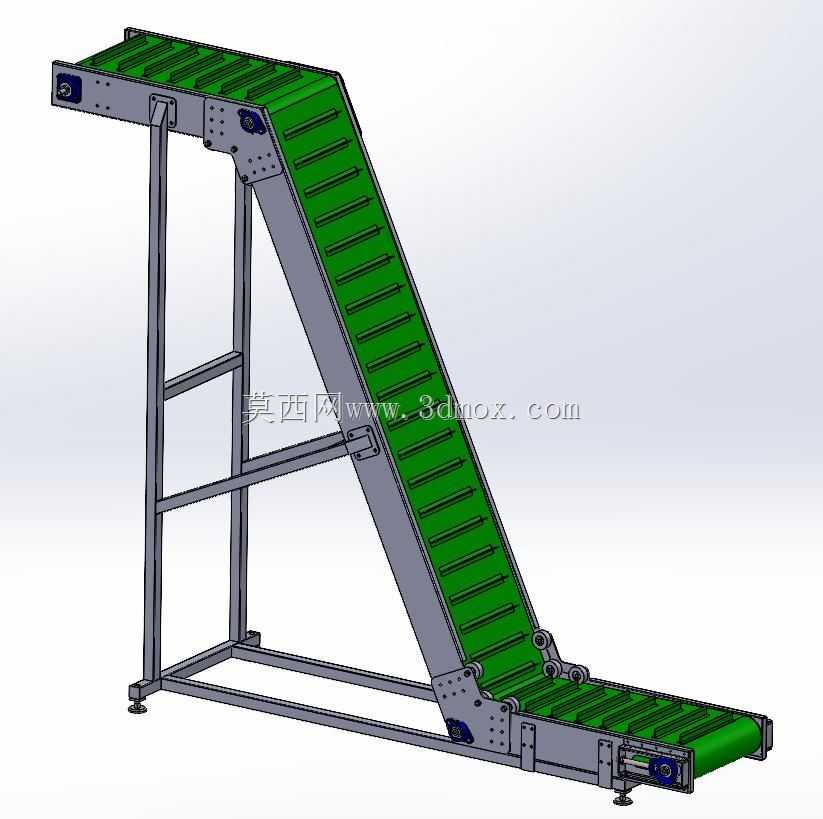

这款Z型带式输送设备主要面向有高低差物料转运需求的生产场景，常见于食品加工、包装流水线、零部件分拣、农产品分选等作业环节，可实现从低位接料点到高位卸料点的连续物料输送，无需多台水平输送设备搭配提升机构的组合布局，能有效缩减产线占地空间，简化物料转运的流程链路。设备采用Z型弯折的整体布局，低位水平段可直接对接上游出料设备，承接散落或连续输出的物料，中段倾斜爬坡段完成物料的高度提升，高位水平段可直接对接下游分拣台、包装机、料仓等设备的进料口，实现物料的顺畅转序。皮带表面设置有等距分布的横向挡条，爬坡输送过程中可避免颗粒状、块状、袋装物料因重力下滑，保证输送过程的物料稳定性，即使在较大倾斜角度下也能稳定完成物料提升，适配不同性状的常规工业物料输送需求。设备的机架采用方管焊接成型的框架结构，整体刚性充足，底部设置有可调脚杯，可根据安装地面的平整度调整设备水平度，抵消地面不平带来的运行抖动问题，保证设备长期运行的稳定性。设计过程中重点考量了输送路径的合理性，弯折处的滚筒做了适配转角的弧度处理，避免皮带运行过程中出现跑偏、过度磨损的问题，两侧的机架侧板预留了滚筒调节位，可在后期维护时调整皮带张紧度，延长皮带的使用寿命。驱动端设置在低位水平段的端部，搭配减速机构提供稳定的运行动力，传动平稳噪音低，可根据实际输送需求调整运行速度，匹配不同产线的节拍要求。设备的安装边界可根据现场工况做适配调整，倾斜段的角度、各段的长度都可在合理范围内调整，适配不同的高度差和安装空间需求，整体结构模块化程度高，后期维护更换易损件十分便捷，无需复杂的拆解作业即可完成皮带、滚筒等部件的更换。
