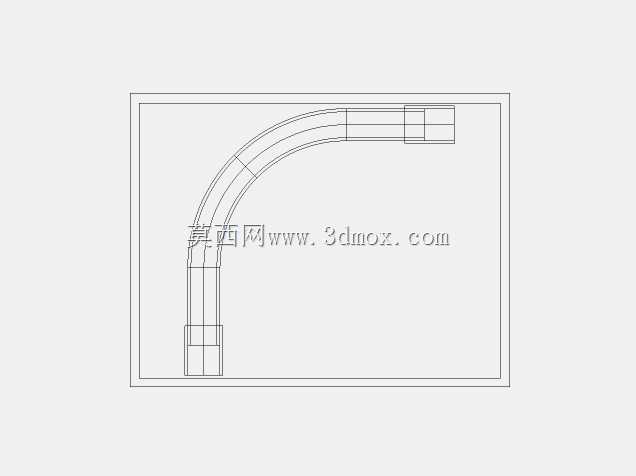

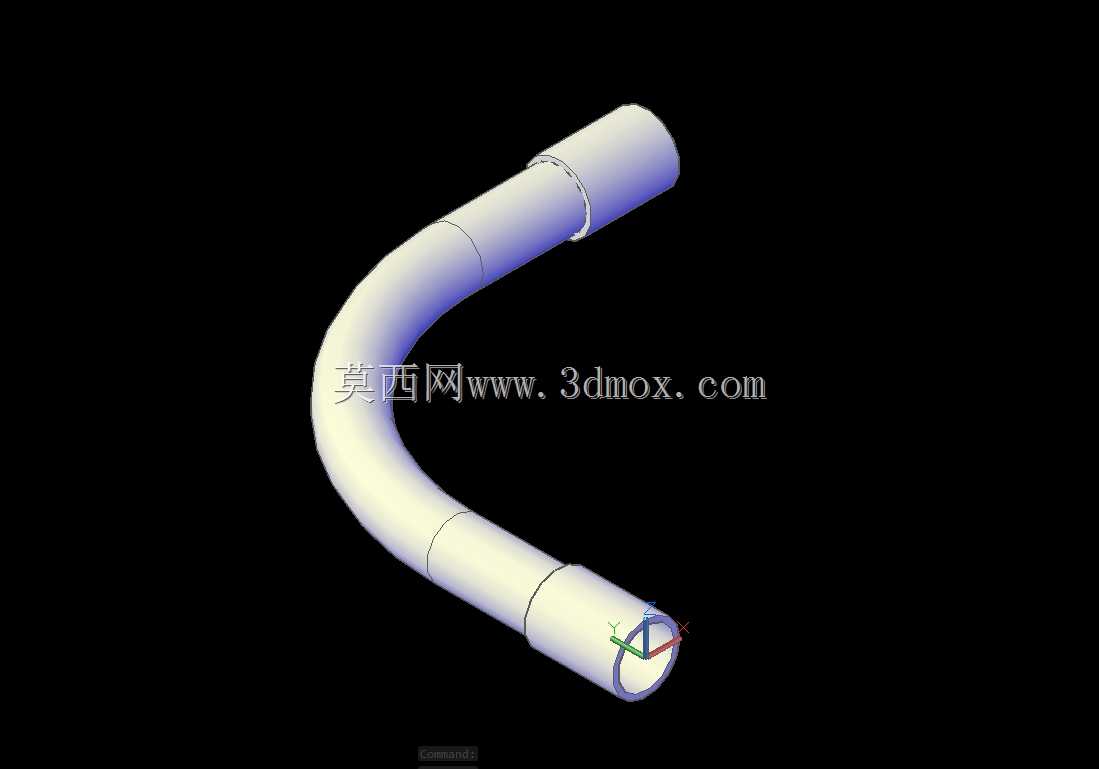

九十度弯弧流体输送导管结构设计

这款九十度弯弧导管是流体管路系统中常用的转向连接件，主要应用在液压动力回路、气动控制管线、低压给排水管路以及小型化工流体输送场景中，能够在紧凑的设备安装空间内完成管路走向的九十度调整，避免管路硬弯折造成的通径缩窄、流体阻力陡增或是管材应力集中开裂的问题。在实际设备布局中，当管路需要避让设备内部的结构梁、动力元件或是电气走线槽时，这类标准弯弧导管可以直接替代多段直管加接头的拼接方案，减少管路的连接节点数量，降低流体泄漏的风险点，同时也能让设备内部的管路排布更加规整，便于后期的维护检修。从功能特性来看，这款导管采用了等通径的弯弧设计，弯曲段的内壁做了顺滑过渡处理，没有突兀的折角或是台阶，流体经过弯段时不会产生明显的紊流和压损，能够保障管路内的流体输送效率稳定，不管是输送液态的液压油、冷却水，还是气态的压缩空气，都能保持平稳的流动状态。导管两端预留了标准的直管连接段，能够适配常规的卡套接头、焊接连接或是粘接工艺，和同规格的标准直管可以直接对接，不需要额外定制转接头，安装操作的适配性很强。在设计思路上，这款导管的弯曲半径经过了优化，既没有采用过小的弯曲半径导致弯段外侧管壁拉伸变薄、强度下降，也没有采用过大的弯曲半径造成安装空间的浪费，在保障弯段结构强度的前提下尽可能压缩了安装占用的空间。弯段外侧和内侧的壁厚做了均匀性控制，生产过程中避免了弯制工艺常见的外侧减薄、内侧起皱的缺陷，整体管壁厚度均匀，能够承受和同规格直管一致的工作压力，不会在弯段位置出现承压能力的短板。从安装边界来看，这款导管的两端接口中心距经过了标准化设计，安装时只需要确认两端对接管路的中心垂直距离符合参数要求，就可以直接完成装配，不需要现场调整弯管角度，两端的直管段长度也预留了足够的操作空间，不管是采用扳手拧动卡套螺母，还是进行焊接、粘接操作，都有充足的作业空间，不会因为操作空间不足导致连接不到位的问题。在实际的设备装配场景中，这类标准弯管还可以和管夹、管支架配合使用，弯段的弧形结构能够更好地贴合固定支架的弧度，管路固定后的稳定性更强，设备运行过程中产生的振动可以顺着弯弧结构均匀分散，不会在连接位置产生应力集中，有效延长管路系统的整体使用寿命。
