带吊环螺栓紧固式安装连接板结构

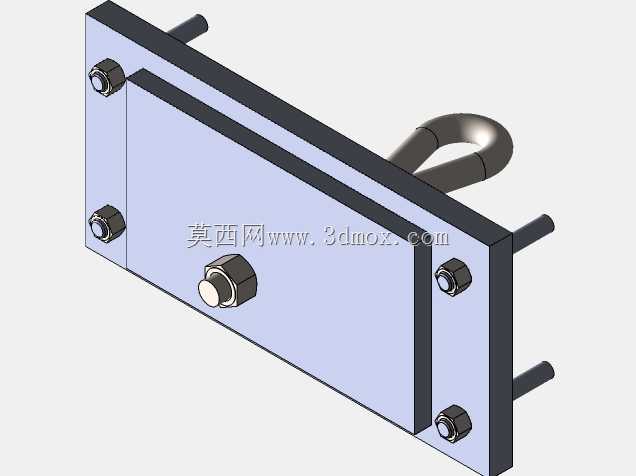

该安装连接板构件主要应用于工业设备的辅助挂载、工位临时定位以及轻型部件的吊装转接场景，在生产线工装架设、小型设备外部功能模块拓展、仓储轻型物料挂装等工况中均能发挥稳定作用。构件主体采用矩形平板式结构，作为核心承载基体，平板一侧设置垂直于板面的安装边，安装边上均匀排布四个螺栓过孔，配套外六角螺栓与螺母实现安装边与外部设备立面的锁紧固定，平板另一侧伸出三根平行的定位销轴，可直接插入对应设备的预留定位孔内，实现安装时的快速对位，避免装配过程中出现位置偏移。平板正面居中位置设置一个滚花高头调节螺栓，可通过旋转该螺栓实现对贴合面间隙的微调，满足不同安装场景下的贴合度调整需求，平板上部固定有一个U型吊环，吊环采用圆弧过渡结构，可直接连接吊具、挂钩或者牵引绳索，实现整个构件连带挂载部件的短距离吊运或者位置牵拉。设计过程中优先考虑装配便捷性，定位销轴与螺栓孔的位置公差控制在合理范围内，既保证安装时无需额外修配即可对位，又避免间隙过大导致安装后出现晃动，平板主体厚度经过受力核算，可承载常规轻型工装与小型功能部件的重量，不会在挂载状态下出现形变。安装边界方面，构件整体为扁平式矩形结构，安装时仅需在设备立面预留对应四个螺栓孔位与三个定位销孔的安装空间，无需额外预留过大的操作空间，适配多数设备的侧面安装条件，吊环突出平板顶面的高度经过优化，既保证吊具挂钩可顺利穿入，又不会占用过多上部空间，避免与周边其他部件产生干涉，调节螺栓突出板面的尺寸也经过控制，旋转调节时不会与挂载的部件产生碰撞，整体结构紧凑，无需复杂维护即可长期稳定使用。
