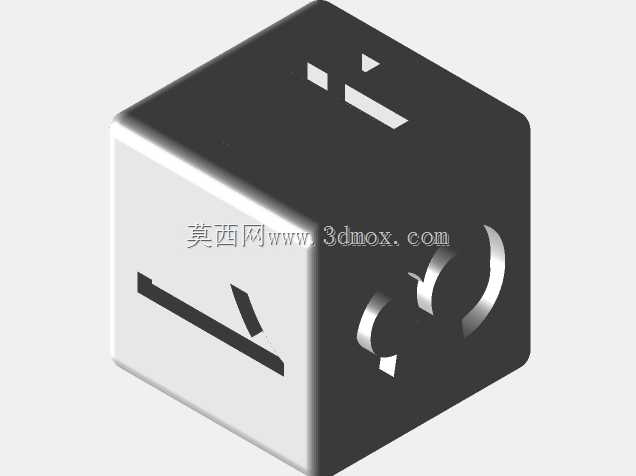

多面镂空立方体六面冲模结构设计

这款六面冲模是面向小型精密冲压加工场景开发的成型工装，主要应用于电子配件、文创五金饰件、小型塑料嵌件的批量冲制成型工序，可在单次装夹定位后完成工件六个面的同步冲切与压型作业，有效减少多工序反复装夹带来的定位误差，提升小尺寸异形件的加工一致性。在实际生产场景中，该冲模可适配常规吨位的台式压力机安装，无需额外定制专用安装基座，适配多数中小五金加工车间的现有设备条件，尤其适合小批量多品种的定制化冲压件生产，能够快速切换冲制不同面型的镂空结构，降低换模调试的时间成本。从功能特性来看，该冲模采用六面一体式模腔布局，每个工作面都预设了对应形状的冲切刃口与让位结构，不同面的镂空造型可同步完成冲裁，避免了传统单工序冲模需要多次翻转工件、重复定位的操作流程，冲制完成的工件各面镂空位置的同轴度与位置度公差可控制在0.02mm以内，能够满足精密配件的装配精度要求。模体整体采用立方体对称结构设计，重心居中，安装时可通过底面的定位槽快速与压力机工作台完成对位，无需复杂的找正流程。设计过程中充分考虑了冲裁力的均匀分布，六个工作面的刃口冲裁合力沿模体中心轴线对称分布，冲压作业时模体受力均匀，不会出现偏载导致的刃口崩损或模体偏移问题，同时各面的让位槽深度经过精准计算，既保证冲切行程足够完成全断面冲裁，又避免刃口过度进给损伤模腔内壁。外形尺寸上采用紧凑的正立方体结构，安装边界控制在常规台式压力机的工作台面范围内，模体高度适配多数压力机的滑块行程区间，无需调整压力机的原有作业参数即可直接投入使用，模体侧面预留的夹持平面也方便吊装与换模操作，整体结构兼顾了加工精度、操作便捷性与设备适配性，能够为小型多面镂空件的冲压生产提供稳定可靠的工装支撑。
