CSWA检查用夹持夹具组件结构设计

这款夹持夹具组件主要面向精密零部件检测环节的装夹定位需求，常见于机加工车间的工序间质检、成品尺寸校验、形位公差检测等场景，可配合三坐标测量仪、影像测量仪等检测设备使用，为待检工件提供稳定的夹持固定，避免检测过程中工件移位导致的测量数据偏差。

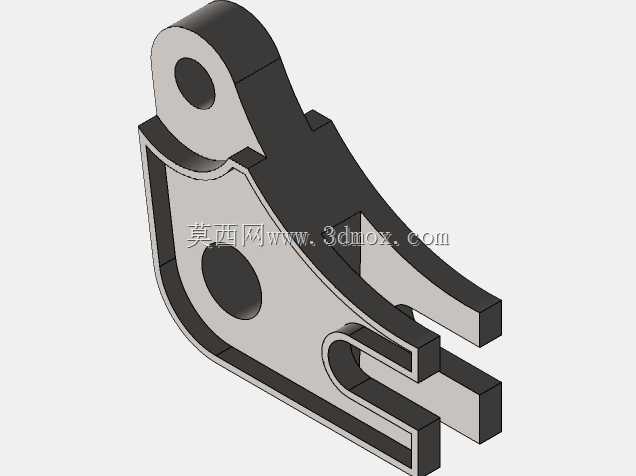

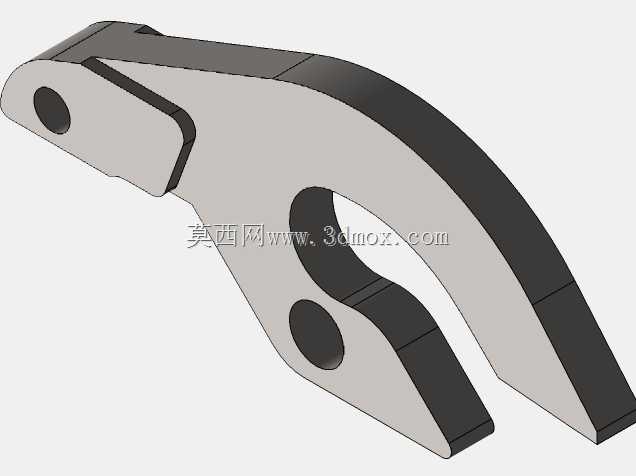

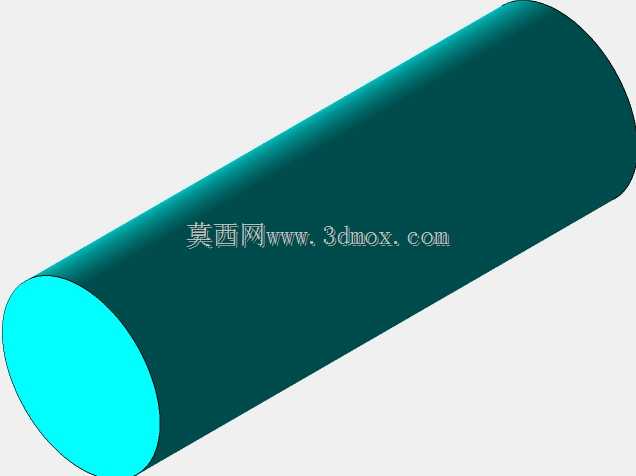

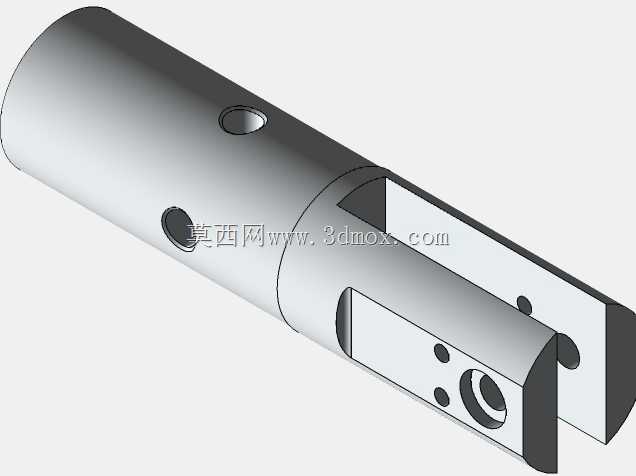

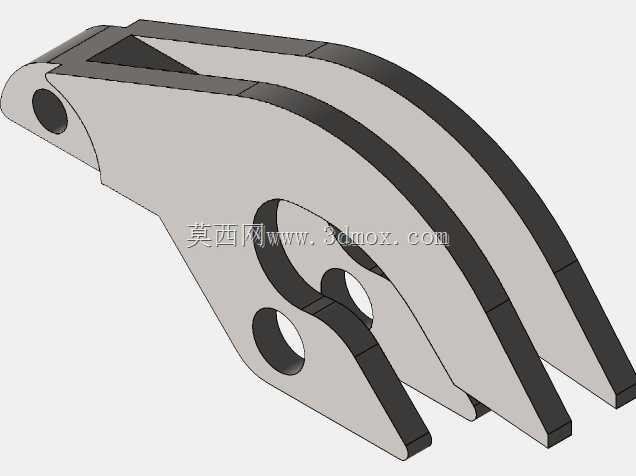

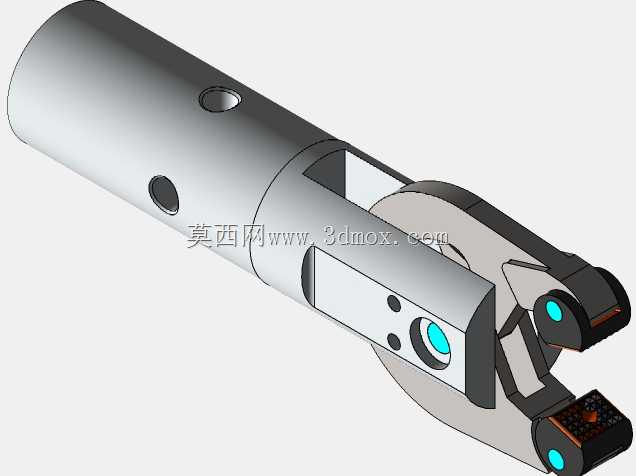

从功能特性来看，该组件采用铰接式钳口结构，主体为圆柱柄身设计，钳口开合动作流畅，夹持接触面做了适配性的结构处理，可在不损伤工件表面的前提下提供足够的夹紧力，钳口处的限位结构能保证每次开合的行程一致，适配固定尺寸范围内的轴类、小型异型件的装夹需求。柄身预留的定位孔可配合销钉实现组件在检测工作台的快速定位安装，无需反复调整装夹位置，大幅提升检测环节的作业效率。

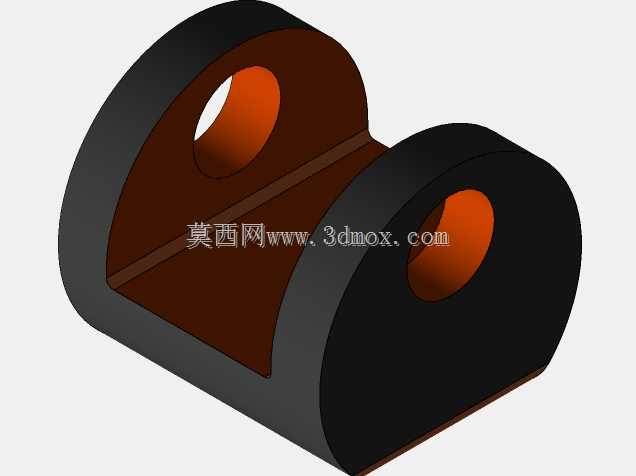

设计思路上，整体结构遵循模块化设计原则，将夹持执行、动力传递、安装定位三个功能模块做了清晰的结构拆分，各部件之间的配合公差经过合理匹配，既保证了活动部件的运动顺畅度，又避免了装配间隙过大导致的装夹精度损失。铰接部位的转轴采用耐磨结构设计，可承受长期反复开合的磨损，延长整套夹具的使用寿命。外露的功能部件做了圆角过渡处理，避免操作过程中划伤操作人员，同时也减少了应力集中的风险，提升结构的整体刚性。

外形尺寸与安装边界方面，圆柱柄身的直径适配常规检测台的标准安装孔位，整体长度控制在合理范围内，不会占用过多检测台的操作空间，钳口完全张开时的最大外轮廓尺寸经过优化，不会与检测设备的测头运动路径产生干涉，安装时仅需将柄身插入对应安装位，锁紧侧面的固定螺钉即可完成整套组件的固定，拆卸维护也十分便捷，可快速更换磨损的钳口配件，无需整套替换，降低了工装的维护成本。
