带压紧机构的V形定位夹持工装

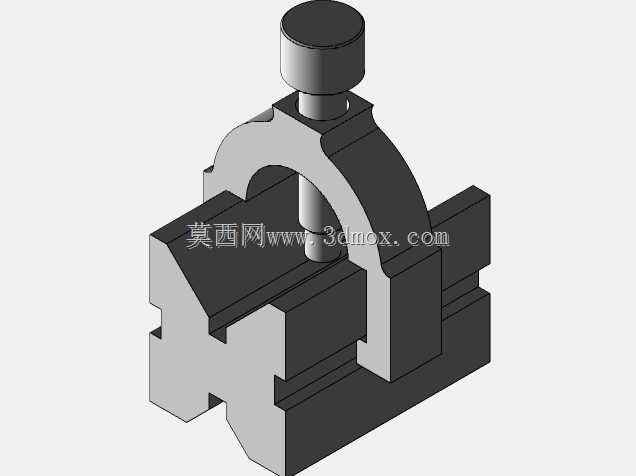

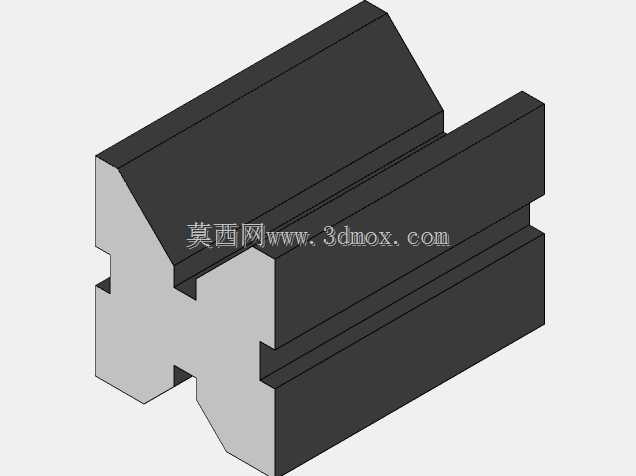

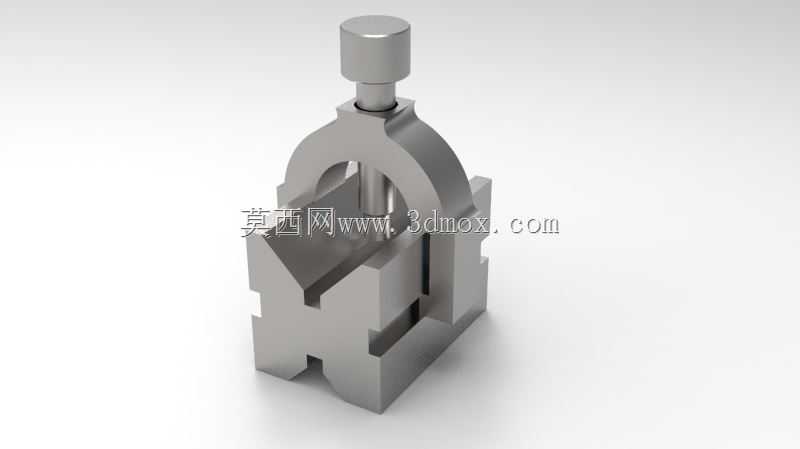

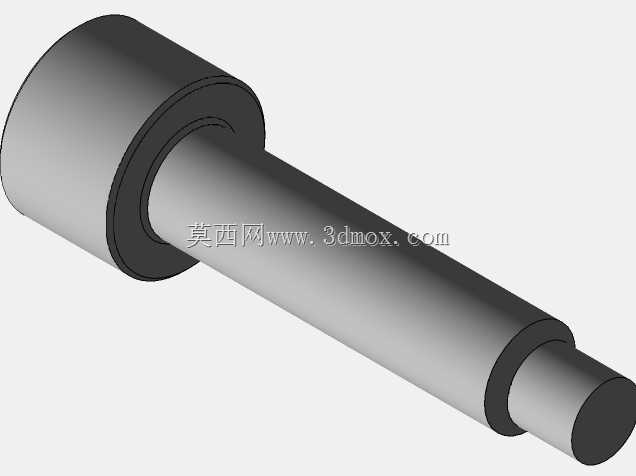

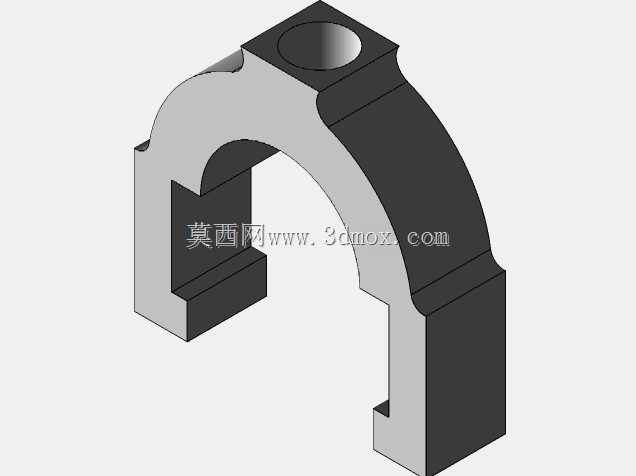

这款带压紧结构的V形定位工装，是机械加工、装配检测环节中极为常用的定位夹持器具，主要应用于轴类、套类等回转体工件的装夹固定场景，在普通铣床、磨床的工件装夹，钳工划线工序的工件定位，以及三坐标检测时的工件固定环节都能发挥核心作用，能够适配不同直径的圆柱类工件，保证工件轴线位置的一致性，避免装夹偏差带来的加工或检测误差。从功能特性来看，该工装核心由V形定位基座、拱形压紧支架、顶部旋压顶杆三个部分组成，V形基座的夹角采用标准90度设计，两个定位斜面经过精加工处理，表面粗糙度控制在合理区间，能够和圆柱工件的外圆面形成稳定的双线接触，相比平面支撑拥有更高的定位精度，同时可以适配一定直径范围内的工件，无需频繁更换定位座。顶部的旋压顶杆采用细牙螺纹传动结构，转动顶部的圆柱捏手即可驱动顶杆上下移动，顶杆的下端面为平面设计，压紧时能够均匀施加下压力，不会损伤工件表面，同时拱形支架的跨距经过合理设计，既保证了足够的压紧行程，也不会和工件的加工部位产生干涉，方便操作人员对工件外露部分进行加工或检测操作。在设计思路上，这款工装优先考虑了定位精度与操作便捷性的平衡，V形基座的底部设计有定位卡槽，可以直接固定在机床工作台的T型槽上，安装时无需额外打表找正即可保证V形槽的轴线与机床进给方向平行，大幅降低了工装的调试时间。整体结构采用一体化刚性设计，基座部分厚度充足，压紧支架与基座采用嵌入式连接，在承受较大压紧力时不会出现形变，保证装夹的稳定性。外形尺寸方面，该工装整体长宽高比例协调，V形槽的开口深度适配常见直径的中小型轴类工件，安装边界预留了标准的固定孔位，既可以单独使用，也可以多个组合使用来装夹长轴类工件，适配不同长度工件的装夹需求，在小批量多品种的加工场景下，能够大幅减少工装更换的时间成本，提升生产与检测环节的作业效率。
