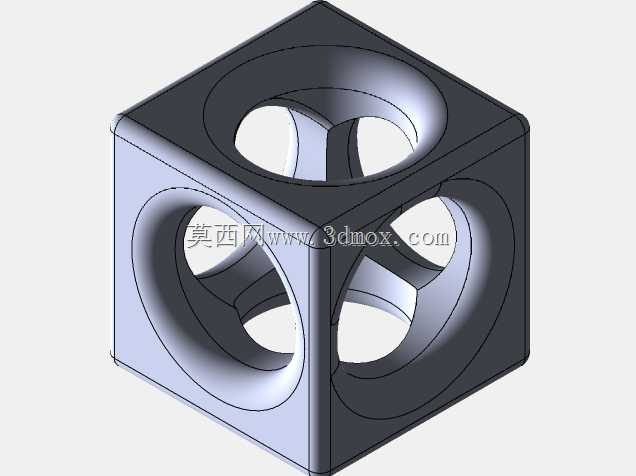

六面开孔镂空圆角立方体结构件

这款六面开孔的镂空立方体结构件，在工业设计与教学演示场景中有着多元的应用价值，既可以作为机械原理课程中空间几何结构、材料力学性能演示的具象教具，也能作为创意工业摆件、轻量化结构验证的原型件，部分场景下还可作为流体管路的中转连通载体，或是多方向安装的转接基座使用。从功能特性来看，该结构件在正六面体的基础上做了统一的圆角过渡处理，六个面的中心位置均开设了直径一致的圆形贯通孔，孔道在立方体内部中心区域互相连通，形成了六个方向完全对称的镂空腔体，这种设计在保证整体结构对称性的同时，大幅降低了构件自身的重量，内部连通的空腔既可以让流体、线缆从任意方向穿入并在内部交汇导通，也能在受力时通过空腔结构分散应力，避免直角棱边处的应力集中问题。设计过程中，首先以正六面体为基础基体，对所有棱边做等半径的圆角倒圆处理，消除尖锐棱角带来的应力集中与安全隐患，随后在六个面的几何中心位置，以垂直于对应面的方向为轴向，绘制等直径的圆形草图，通过拉伸切除操作贯通整个立方体，切除过程中控制孔的直径与立方体边长的比例，保证相邻面的孔道在内部交汇后，剩余的实体部分仍有足够的结构强度，不会出现壁厚过薄导致的结构失效问题，同时所有孔道的边缘也做了微小的圆角过渡，避免孔口处的应力集中。从安装边界来看，该构件的整体外轮廓为带圆角的立方体，安装时可依托任意一个平面作为安装基准面，六个方向的贯通孔既可以作为穿线、通流的通道，也可以作为螺栓连接的过孔，实现多方向的拼接固定，外轮廓的圆角设计也让构件在安装时不会与相邻部件产生尖锐的干涉，适配多种紧凑的安装空间，不管是作为教学演示的 standalone 构件，还是作为大型设备内部的轻量化转接部件，都能很好地适配对应的安装与使用需求。
