机械传动用枢轴臂结构件

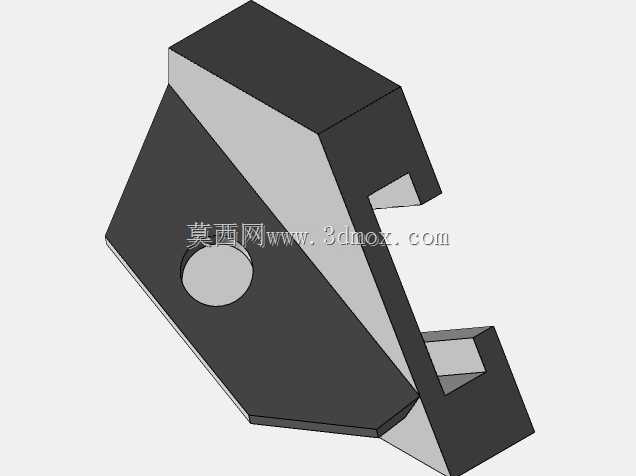

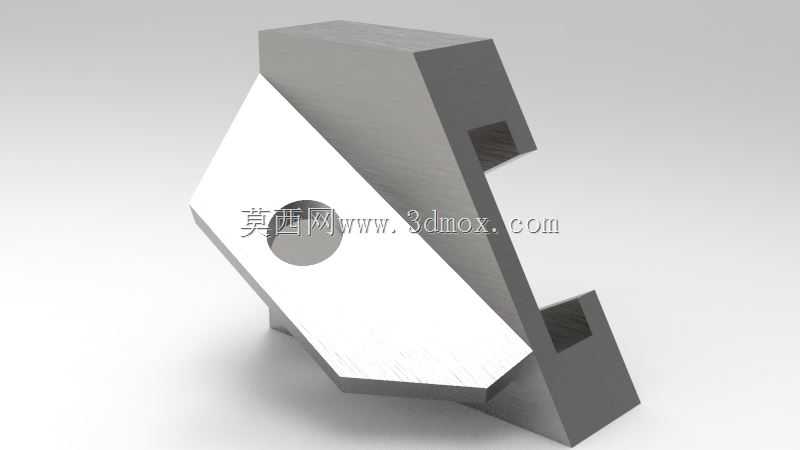

这款枢轴臂是机械传动与铰接系统中的核心受力构件，主要应用于各类需要实现角度摆动、载荷传递的机械连接场景，常见于工业机械手关节、自动化生产线翻转机构、小型设备的活动支撑部位，承担着连接固定端与活动端、传递扭矩与支撑载荷的关键作用。在实际设备运行过程中，该构件能够为活动部件提供稳定的铰接支点，保障摆动动作的同轴度与运行精度，避免活动端出现径向窜动或角度偏移，同时可承受往复运动带来的交变载荷，适配中等载荷下的高频次往复摆动工况。从功能特性来看，该枢轴臂采用一体化切削成型的结构设计，主体分为倾斜设置的支撑臂体与两端的连接基座，臂体中部开设的同轴通孔用于穿装铰接销轴，可与配套的轴承、轴套配合实现低摩擦转动，两端的块状基座分别设置有卡槽结构，用于与相邻的固定支架、活动执行端进行嵌合定位，既能够提升装配时的定位效率，也可增强连接部位的抗剪切能力，避免运行过程中出现连接松脱的问题。设计过程中优先考量了受力分布的合理性，臂体的倾斜角度经过力学仿真优化，将载荷传递路径沿臂体轴向引导，减少应力集中区域的受力峰值，同时在边角位置做了倒角过渡处理，既消除了加工后的锐边安全隐患，也进一步降低了边角处的应力集中系数，提升构件的疲劳使用寿命。外形方面，该构件整体轮廓紧凑，安装边界清晰，中部铰接孔的孔径与两端卡槽的尺寸均按照通用铰接组件的标准规格设计，可直接适配市面上常规规格的销轴与连接型材，无需额外定制配套连接件；安装时仅需将两端卡槽与对应安装位的凸台嵌合，通过销轴穿过中部通孔完成铰接固定，装配流程简单便捷，后期维护更换时也可快速完成拆装，能够有效降低设备的装配与维护成本。构件的臂体厚度与基座尺寸经过载荷校核，在满足结构强度要求的前提下尽可能缩减了整体体积与重量，既不会占用过多的设备内部安装空间，也能够降低活动端的整体惯量，提升摆动动作的响应速度与运行平稳性，适配各类对安装空间与动作精度有较高要求的中小型机械传动场景。
