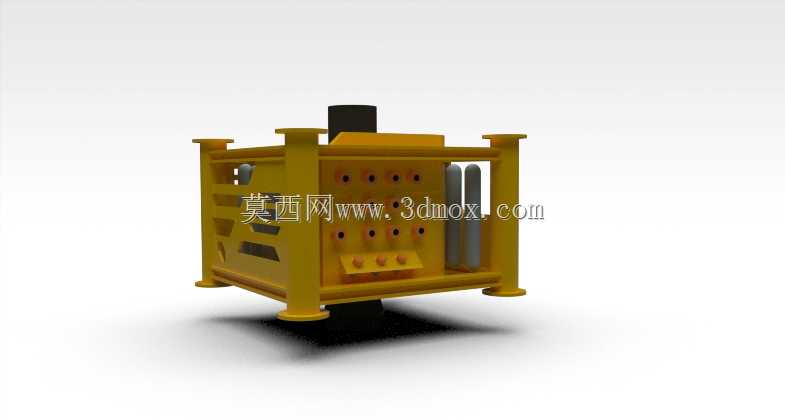

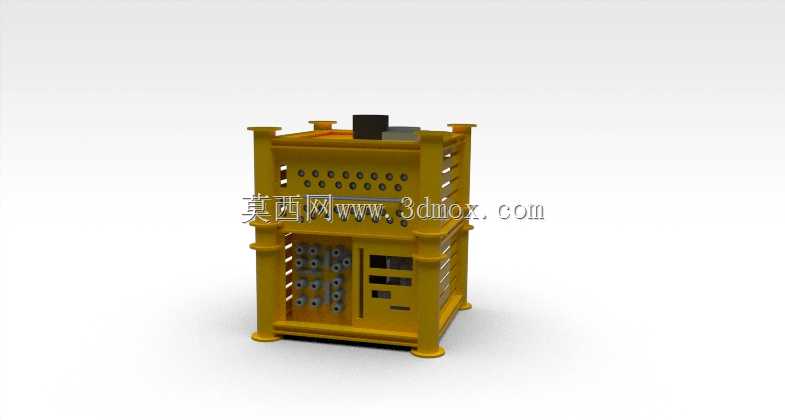

RLWI无立管轻型井干预设备结构设计

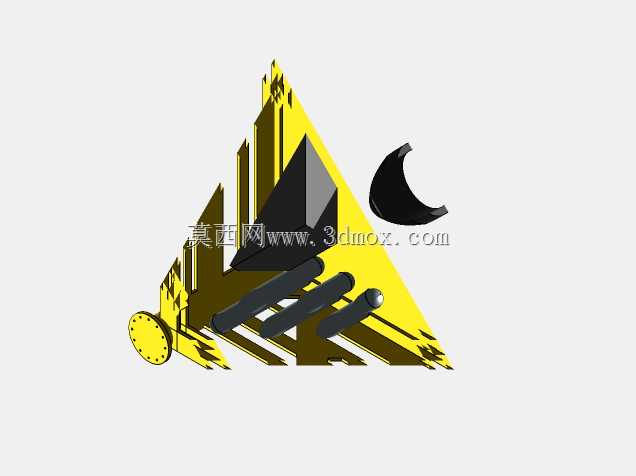

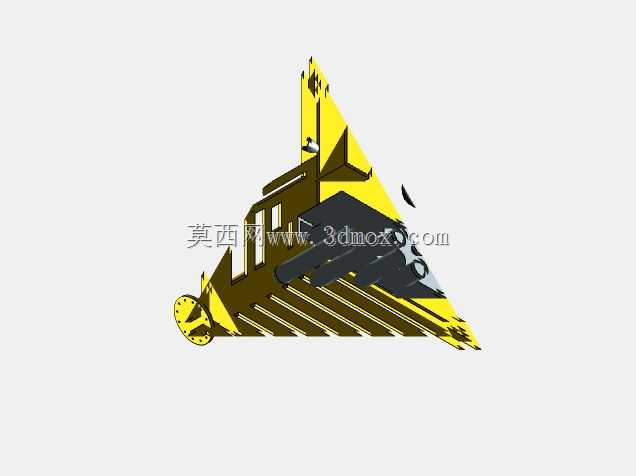

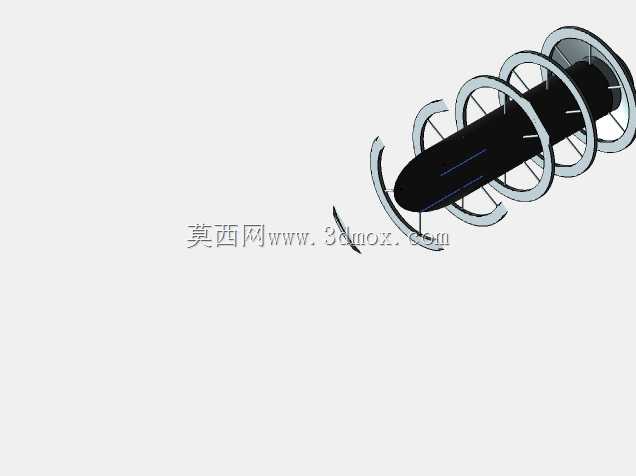

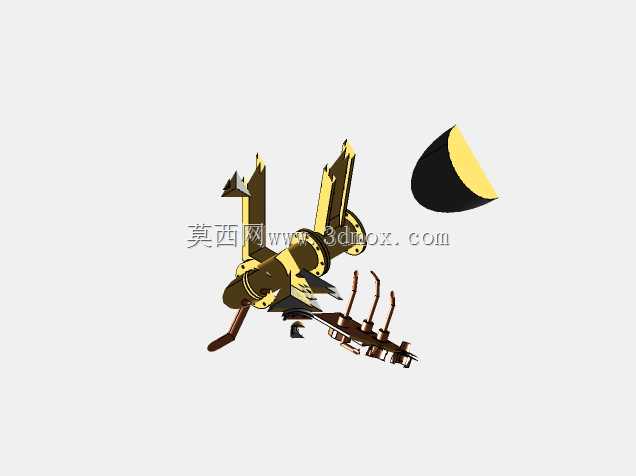

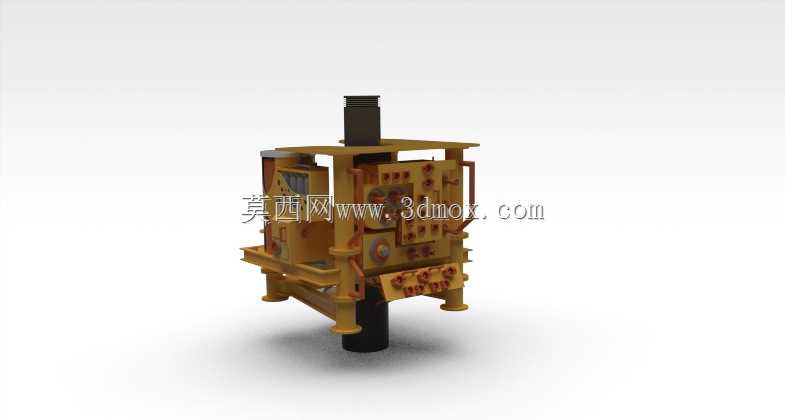

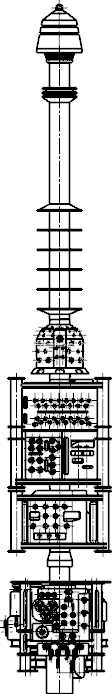

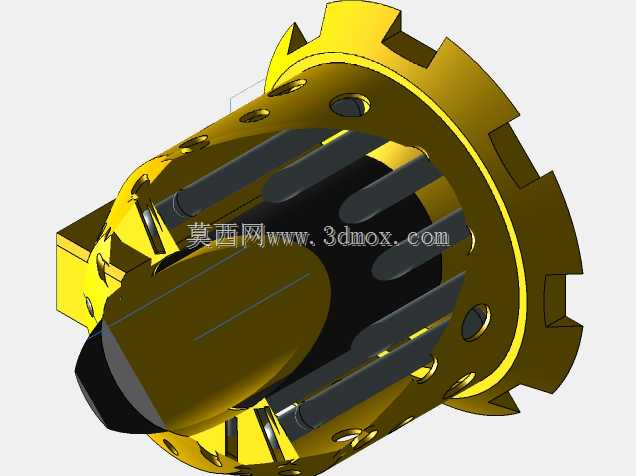

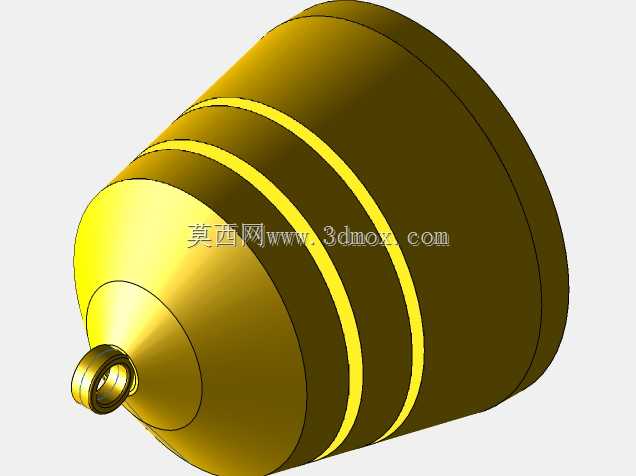

这套无立管轻型井干预设备，主要面向海洋油气田的水下井口运维作业场景，在常规海上修井、井口检测、井下工具投放等作业环节中，可替代传统带立管的重型井控设备，大幅降低作业船舶的载荷要求与作业成本，尤其适配中小型边际油气田的短周期运维需求，也可在深水区域的应急井控处置场景中快速部署。设备整体采用立式串联模块化结构，从上至下依次布置导向对接单元、密封控制单元、作业执行单元与井口连接单元，各模块之间采用标准化法兰对接结构，可根据不同作业需求快速更换功能段，无需整体拆解设备。上部导向单元采用锥形导向头设计，可在水下ROV辅助下快速完成与井口装置的对位，适配不同规格的水下井口对接公差，导向段内置的缓冲结构可抵消水下洋流带来的横向晃动载荷，避免对接过程中损伤井口密封面。中部的控制管汇段集成了多组液压控制通道与压力监测接口，可实时反馈井下压力与设备密封状态，配套的锁紧机构可在对接完成后实现与井口的刚性锁止，锁止力可根据作业水深与井下压力等级动态调整，最高可适配3000米水深的作业压力工况。下部的作业执行框架预留了标准工具接口，可搭载井下工具投放模块、井口检测模块、小型修井作业模块等不同功能组件，框架侧面设计有ROV操作接口，所有锁紧、解锁、阀门切换动作均可通过水下机器人远程完成，无需潜水员下水作业，大幅提升深水作业的安全性。整套设备的外形尺寸经过紧凑化优化，整体直径控制在1.2米以内，总长度可根据作业需求在8米至12米区间调整，安装边界完全适配常规海上平台的月池尺寸与作业吊机的载荷范围，运输过程中可拆分为三个独立模块，采用标准海运集装箱即可完成转运，无需定制化运输方案。设计过程中充分考虑了海水腐蚀防护需求，所有外露结构件均采用双相不锈钢材质，配合阴极保护涂层，可满足长期水下作业的防腐要求，各活动部件均采用密封式结构设计，避免海沙与海洋生物进入机构内部造成卡滞，设备的所有维护点均布置在ROV可达位置，可在水下完成常规维护作业，大幅提升设备的连续作业时长。
