水下采油树井口控制装置结构模型

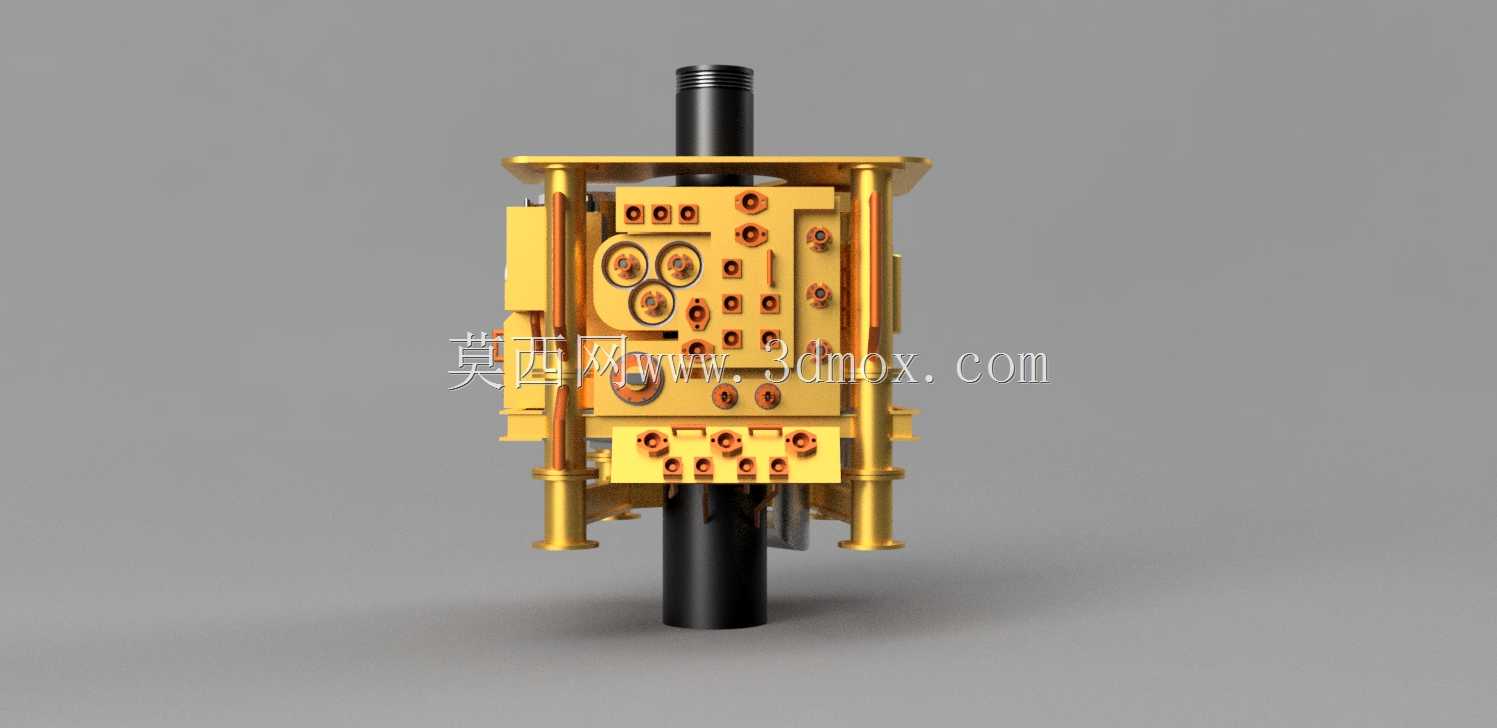

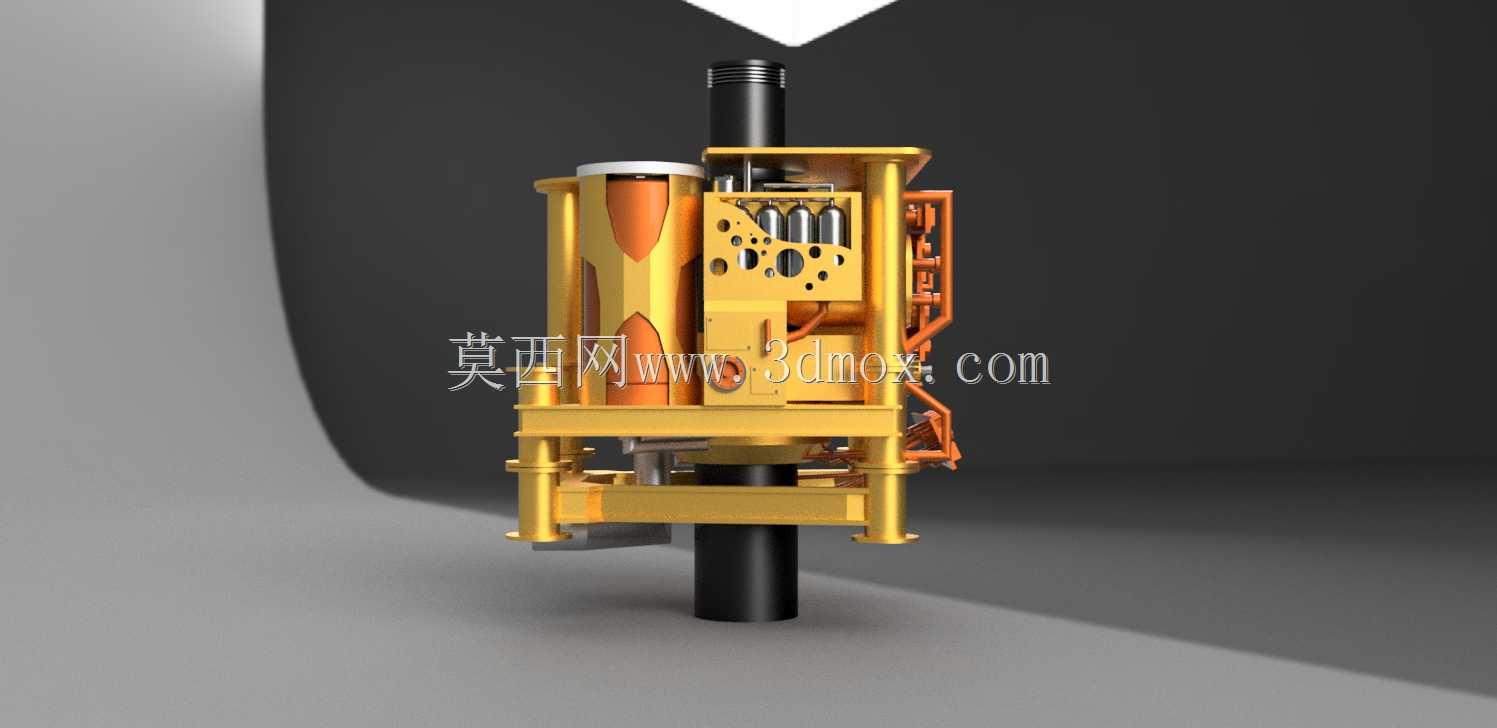

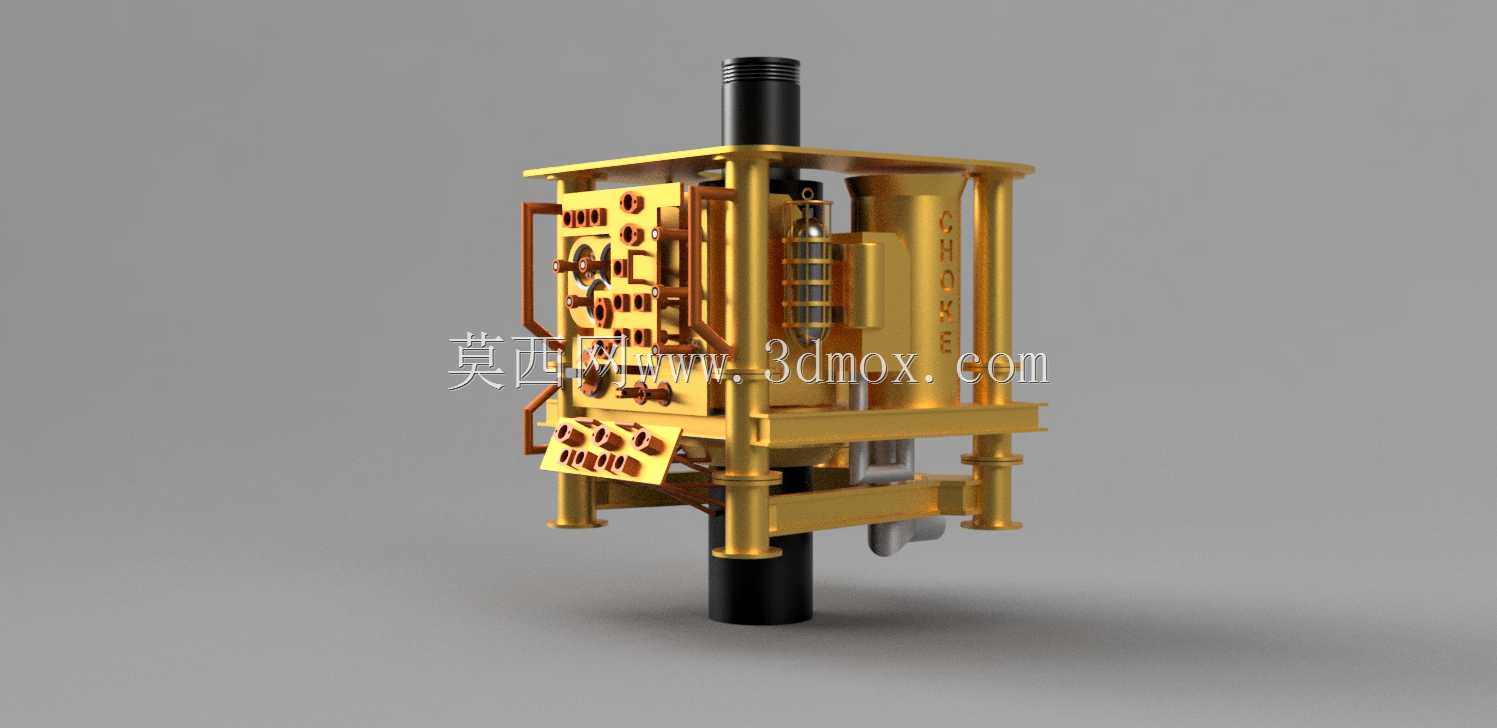

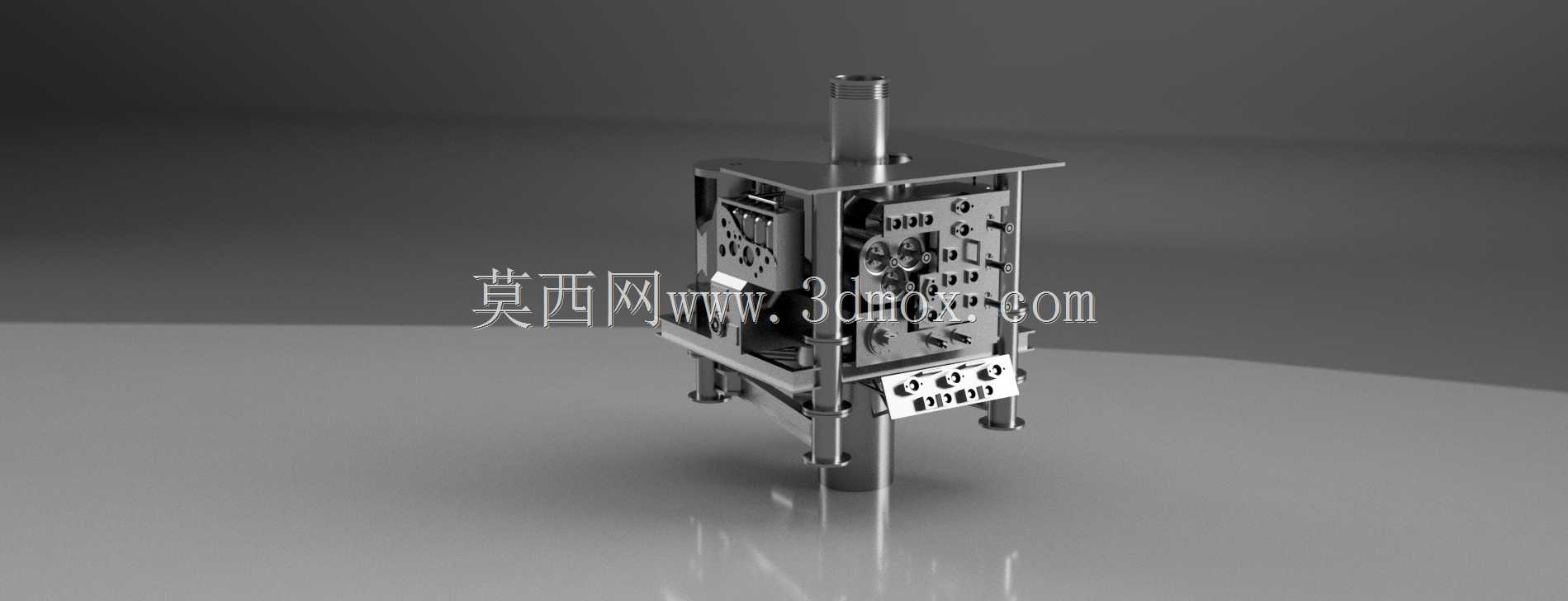

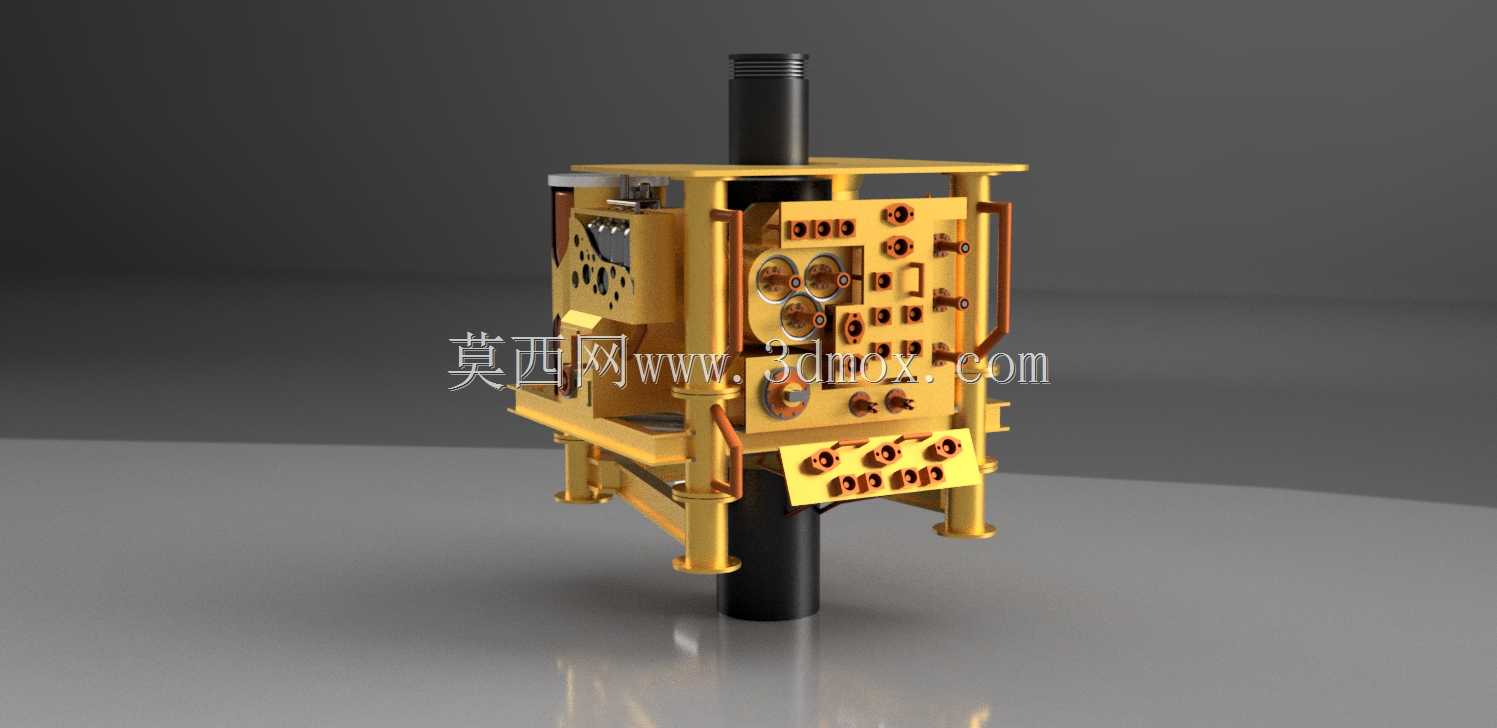

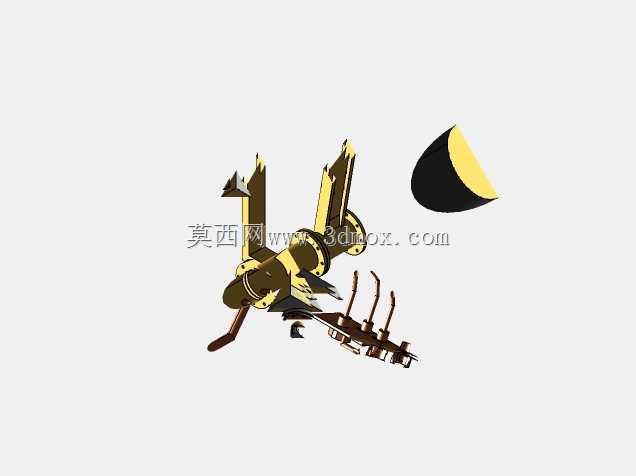

这套模型还原的是水下油气生产系统核心井口装置，主要部署在海底井口位置，承担油气产出通道管控、井下作业接口提供、生产状态调节的核心作用，是深海油气开发中必不可少的井口核心设备。从结构设计来看，模型整体采用框架式承载结构，主体支撑框架采用高强度合金材质对应的结构形态，所有功能阀组、控制模块、管线接口都集成在框架内部，既可以规避海底洋流冲击、落物磕碰对核心部件的损伤，也能为水下机器人（ROV）操作预留清晰的操作界面与作业空间，框架上下预留的垂直通径对应井口油管的穿越通道，可直接与水下井口基座对接，安装时无需额外调整管线排布方向，适配常规水下井口的安装对接标准。模型比例对应实际设备约4米见方的安装边界，整体高度适配水下井口的安装高度要求，所有外接接口的位置都按照实际工程排布设置，包括液压控制管线接口、生产流体通道接口、化学药剂注入接口、井下监测线缆接口，都在模型对应位置做了结构还原，能够直观呈现各接口的相对位置与排布逻辑，方便设计人员核对安装干涉风险。功能层面，模型还原了设备的核心节流调控结构，也就是集成在阀组面板上的节流阀模块，可根据井下油气产出的压力、流量参数调整开度，实现产出流体的节流降压与流量管控，同时配套的多个控制阀组可实现生产通道、环空通道、压井通道的切换，满足正常生产、井下作业、应急关断的不同工况需求。设计思路上，模型做了适度的简化处理，省略了非核心的外部护罩、细小辅件结构，保留了核心承载框架、阀组布局、接口位置、管线走向的关键结构，能够让设计人员快速掌握这类水下井口设备的整体布局逻辑，在做水下生产系统布局规划、井口安装方案设计、ROV作业路径模拟时，可直接参考该模型的结构比例与接口位置，快速完成方案的初步排布，避免出现安装空间不足、接口位置干涉、作业路径遮挡的问题。从实际工程应用来看，这类水下设备长期工作在高压、低温、强腐蚀的海底环境，所有外露的操作面板都朝向ROV作业的可达方向，模型中也还原了这一布局特点，操作接口的位置高度都在ROV机械臂的常规作业范围内，无需额外设计专用作业工具即可完成常规的阀门操作、接口对接作业，框架底部的支撑腿结构对应实际设备的导向定位结构，安装时可顺着井口导向柱快速滑入对接位置，降低水下安装的作业难度与时间成本。
