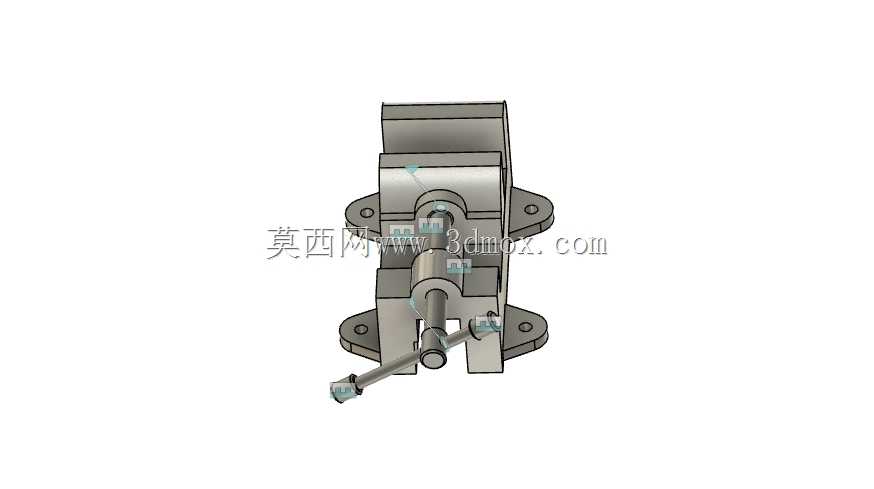

带安装底座的铰接式轴类联动锁紧结构

该铰接式轴类联动锁紧结构，主要面向小型工装夹具、轻型自动化输送线、非标检测设备的工位定位场景设计，可作为末端执行件的角度调节与位置锁定单元使用，适配需要频繁调整作业角度、同时要求锁紧后无窜动的轻载作业工况，在电子元器件组装工位、小型工件焊接定位工装、实验室测试台架的可调支撑模块中，都能发挥稳定的连接与锁紧作用。整套结构采用上下分体式安装底座设计，底座两侧预留对称的通孔安装位，可直接通过螺栓固定在设备型材框架或工作台面板上，安装边界规整，不需要额外加工复杂的适配安装面，底座的支撑立板与安装底板为一体化折弯加工结构，整体刚性足以承受径向与轴向的复合轻载，不会在锁紧状态下出现支撑变形。核心的联动轴组件采用阶梯轴设计，不同轴段分别承担铰接转动、锁紧传力、外接负载的功能，轴与支撑立板的配合段预留了合理的转动间隙，既保证角度调节时的顺畅度，又避免间隙过大带来的角度偏差；锁紧模块采用偏心压紧结构，扳动外侧的操作杆即可带动偏心件转动，快速压紧铰接面实现锁止，解锁时仅需反向扳动操作杆，即可恢复轴系的转动自由度，整个调节锁紧过程不需要额外工具，单人即可快速完成角度调整与位置固定。设计过程中优先考虑了装配的便捷性，所有零部件均可从外侧完成组装与拆解，不需要特殊的工装夹具辅助装配，铰接转动面预留了润滑脂存储槽，长期使用时可定期补充润滑，降低转动磨损，延长结构的使用寿命；轴端预留了标准的外接安装位，可直接连接夹爪、定位挡块、检测传感器支架等不同功能的末端配件，不需要额外加工转接件，大幅降低了非标设计的适配成本。整体结构外形紧凑，横向与纵向的安装尺寸都控制在较小范围内，不会占用过多的设备安装空间，所有棱角位置都做了倒角处理，避免安装调试过程中出现划伤风险，外露的操作杆做了加长设计，扳动时受力更合理，操作人员不需要施加过大的力即可完成锁紧操作，锁紧状态下可承受一定的振动负载，不会因为设备运行的轻微振动出现松脱问题，完全满足轻型工业场景下的可调定位使用需求。
