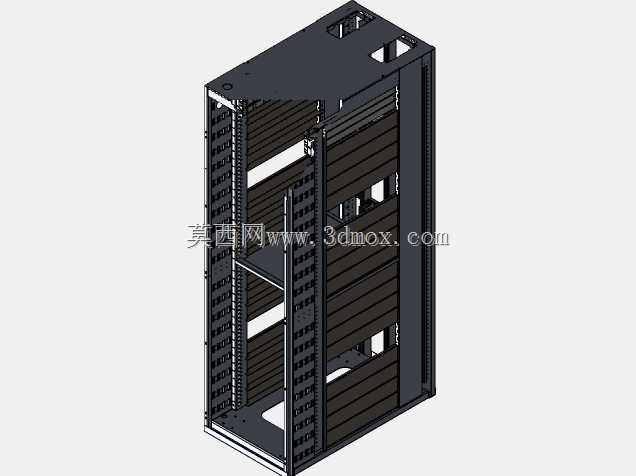

标准服务器机柜机架结构设计

该机架为标准数据中心机房配套的服务器承载安装结构，主要应用于各类企业机房、IDC数据中心、云计算节点机房的IT设备安装场景，可兼容标准19英寸规格的服务器、交换机、存储设备、配电单元等各类机房硬件，为机房内高密度设备部署提供稳定的物理承载与安装基础。从实际用途来看，该机架除了承担设备的承重固定功能外，其框架式结构预留了充足的走线空间与通风间隙，能够配合机房冷热通道布局实现设备散热气流的合理组织，同时两侧的立柱预留了连续的标准安装孔位，可根据不同设备的安装深度灵活调整托板、导轨的固定位置，适配不同尺寸IT设备的安装需求。在功能特性设计上，机架整体采用高强度钣金折弯拼接结构，主体框架通过型材折弯后焊接或螺栓拼接成型，整体刚性充足，满载状态下形变量控制在行业允许范围内，可承载数百公斤的设备总重量；框架前后两侧预留了门板安装位，可按需加装网孔门或玻璃门满足不同的防护与通风需求，顶部预留了线缆进线与通风单元安装接口，底部设计有固定地脚与脚轮安装位，既可以实现机房内的固定安装，也可短距离移动调整位置。设计思路上，该机架严格遵循通用机房设备安装的尺寸规范，整体宽度匹配标准19英寸设备的安装间距，深度方向预留了足够的设备安装与后部走线冗余，立柱孔位采用通用的方孔设计，兼容标准的机柜安装螺丝与卡扣螺母，无需额外定制配件即可完成常规设备的固定；结构设计上优先考虑装配便捷性，框架采用模块化拼接方案，各部件可拆分运输后现场快速组装，降低物流与现场安装的难度。外形尺寸与安装边界方面，机架整体为立式长方体结构，宽度符合标准机柜的通用宽度规格，高度方向可根据部署需求适配不同的U数容量，深度方向预留的安装空间可覆盖主流深度的机架式服务器，安装时仅需预留前后侧的维护操作空间与上下部的通风走线空间即可完成部署，无需额外的特殊安装基础，适配绝大多数标准机房的地面承重与空间布局要求。
