壁挂式电气控制柜钣金结构设计

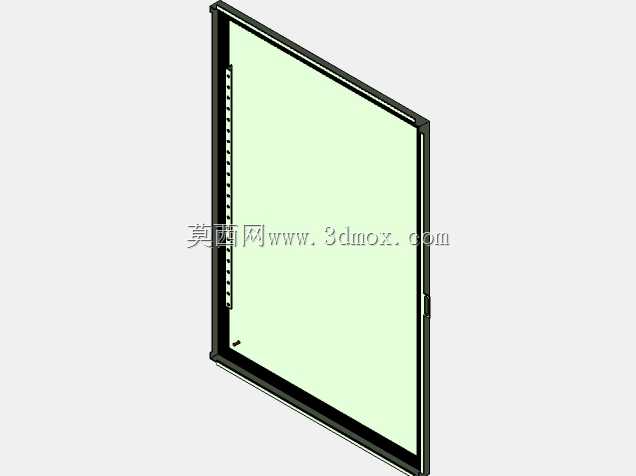

这款壁挂式电气控制柜是面向工业现场低压电控场景开发的钣金类承载壳体，主要用于工业生产线、小型加工设备、楼宇配套机电系统的电气元件集成安装，可容纳断路器、接触器、接线端子排、小型PLC模块等常规低压电控器件，为内部电气元件提供可靠的物理防护与规整的安装空间，同时隔绝外部粉尘、轻微溅水与机械磕碰对电气回路的干扰，保障电控系统长期稳定运行。柜体整体采用长方体封闭式钣金结构设计，正面为整块可拆卸的安装面板，面板边缘做了折边强化处理，既提升了柜体整体的结构刚性，也能在面板开合或拆卸维护时避免锐边划伤操作人员。柜体顶部、侧部分别预留了标准化的安装挂耳，挂耳上开有对应规格的安装孔位，可直接通过膨胀螺栓固定在混凝土墙面或设备配套的安装支架上，无需额外制作转接底座，大幅降低现场安装的施工复杂度。柜体侧面预留了多组进出线敲落孔位，可根据现场布线需求灵活选择开孔位置，适配不同方向的线缆引入引出需求，避免线缆过度弯折造成的线芯损伤。设计过程中充分考虑了电气元件的安装兼容性，内部预留了统一规格的安装导轨固定位，可直接适配标准宽度的DIN导轨安装，无需额外打孔加工，同时柜体内部深度预留了足够的走线空间，可容纳多组控制线与动力线分层排布，方便后期维护时的线路梳理与故障排查。柜体表面采用哑光喷塑处理，既提升了柜体的耐腐蚀性能，适配车间、地下室等多类复杂安装环境，也避免了亮面金属反光对现场操作人员视线的干扰。整体安装边界充分考虑了常规墙面安装的承重限制，柜体自重控制在合理区间，挂耳位置经过受力优化，可保证满装电气元件后长期挂载无变形、脱落风险，同时柜体边角均做了圆角过渡处理，避免安装与维护过程中的磕碰损伤。
