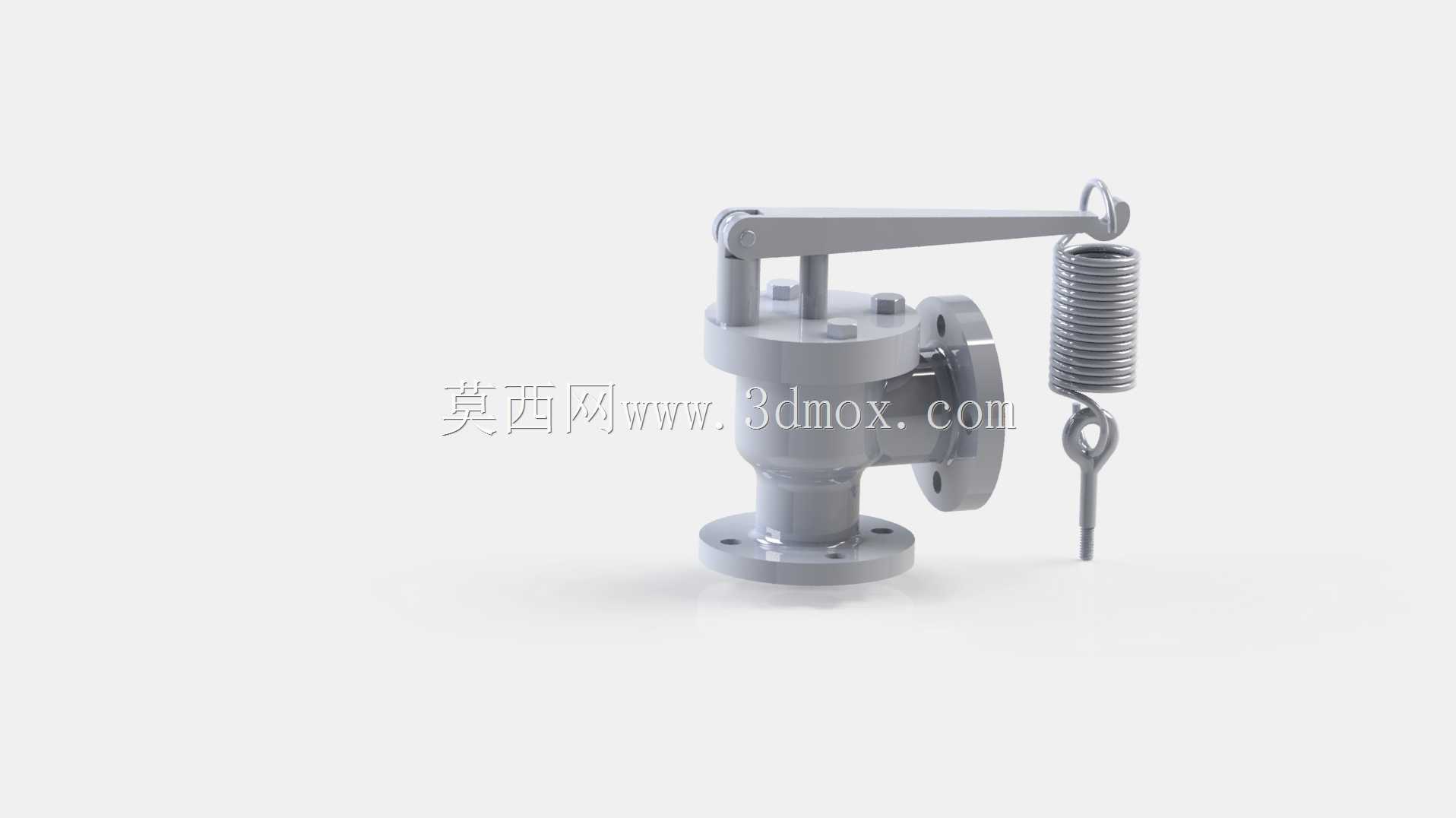

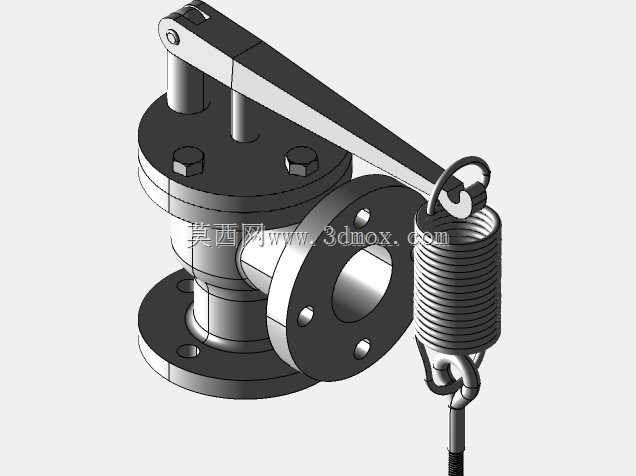

弹簧式杠杆法兰连接安全阀结构设计

这款弹簧杠杆式安全阀是承压系统中不可或缺的安全防护部件，主要应用于石油化工、电力供热、给排水、压力容器配套等工业场景，在锅炉、储气罐、压力管道、反应釜等承压设备的管路系统中承担超压泄放的核心功能，当系统内部介质压力超过设定的安全阈值时，阀门会自动开启泄放多余压力，待压力回落至正常工作区间后自动关闭，避免设备因超压出现爆裂、泄漏等安全事故，保障整套承压系统的运行稳定性与现场作业安全。从功能设计来看，这款安全阀采用杠杆与弹簧组合的加载结构，相比纯弹簧式安全阀，杠杆结构可以放大弹簧的预紧作用力，同时方便通过调整杠杆端的配重或者弹簧的预压缩量来精准整定开启压力，适配不同压力等级的系统需求；弹簧采用圆柱螺旋压缩结构，提供稳定的复位弹力，保证阀门泄压完成后能够及时回座密封，减少介质的不必要损耗。阀门的主体采用下进侧出的流通结构，底部为法兰连接端，用于和承压设备或者主管道对接，侧面同样设置法兰接口用于连接泄放管路，将泄放的介质引导至安全回收区域或者排放点，避免高压介质直接喷溅伤及现场人员。设计过程中充分考虑了安装边界与维护便利性，整体结构布局紧凑，杠杆与弹簧组件设置在阀体顶部，不会额外占用过多侧向安装空间，法兰连接端的密封面采用标准凸面结构，适配通用的法兰安装尺寸，现场安装时无需额外定制转接部件；阀体流道做了顺滑过渡处理，减少介质流动阻力，保证泄压过程中介质能够顺畅排出，避免出现流道堵塞、泄放能力不足的问题。整体外形采用立式布局，底部法兰的安装孔位按照通用压力等级的标准排布，安装时只需保证阀体垂直于水平面即可，无需复杂的角度调整；顶部的杠杆末端设置有提拉环，方便现场人员定期手动提拉校验阀门的开启灵活性，避免阀瓣与阀座因长期不动作出现粘连卡涩的问题，日常维护时无需拆解整个阀门即可完成常规的性能校验，大幅降低运维的工作量与成本。阀体的承压壳体采用等强度设计，在保证承压能力满足工况要求的前提下尽可能控制整体重量，阀瓣与阀座的密封面采用堆焊耐磨耐腐蚀材质的设计，能够适配蒸汽、水、油品等多种常见工业介质的使用需求，在频繁启闭的工况下也能保持良好的密封性能，延长阀门的整体使用寿命。
