方块式多通路方向控制阀结构设计

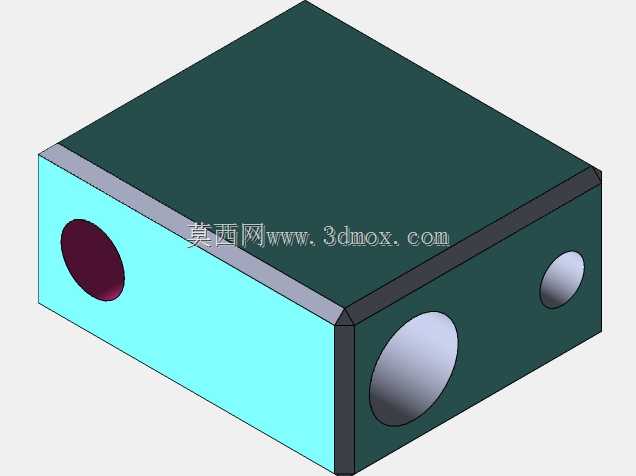

这款方向控制阀采用集成式方块阀块结构，主要应用在中小型液压系统、气动控制回路以及小型自动化设备的流体通路管控场景中，在轻工机械、小型机床、非标自动化生产线的动力传输回路里，承担着切换流体流向、控制执行元件启停与动作方向的核心作用，能够配合液压缸、气动气缸等执行部件完成直线往复、摆动等预设动作，是流体动力控制系统里不可或缺的控制类元件。该阀块整体采用规整的长方体构型，三个不同方位的侧壁分别开设了通径不一的流体通路，不同孔径的接口分别对应压力油进气口、工作通路接口以及回油排气口，能够实现至少两个工作位的通路切换逻辑，可满足单作用或双作用执行元件的方向控制需求。设计过程中优先考虑了集成化安装的便利性，规整的六面构型既可以通过底面直接贴合安装基座完成固定，也可以通过侧壁的安装孔实现堆叠式集成安装，大幅缩减了阀组在设备内部的占用空间，减少了外接管路的连接节点，有效降低了管路泄漏的风险。阀块的边角做了小尺寸倒角处理，既能够避免安装过程中锐边划伤操作人员，也可以消除块体加工过程中产生的应力集中问题，提升阀块长期承压使用的结构稳定性。三个通路接口的位置布局经过了流道优化设计，内部流道采用平滑过渡的钻孔结构，尽可能降低流体在阀块内部流动时的压力损失，减少紊流、气蚀等问题的出现概率，提升阀件工作时的响应速度与运行稳定性。安装边界上，规整的长方体构型没有外凸的冗余结构，安装时仅需要预留对应接口的管路连接空间即可，不需要额外预留操作调整空间，非常适合在安装空间局促的紧凑型设备内部使用，能够适配不同布局的流体回路安装需求，在保证控制功能完整的前提下，最大程度提升了设备内部空间的利用率。
