多工位冲孔压花冷热轧加工生产线设备

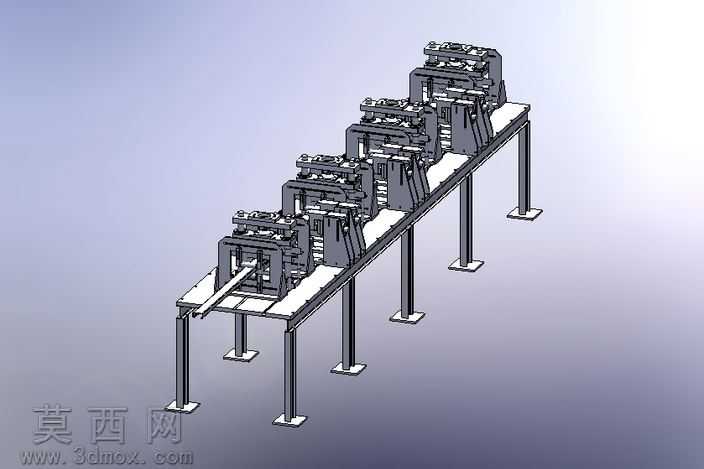

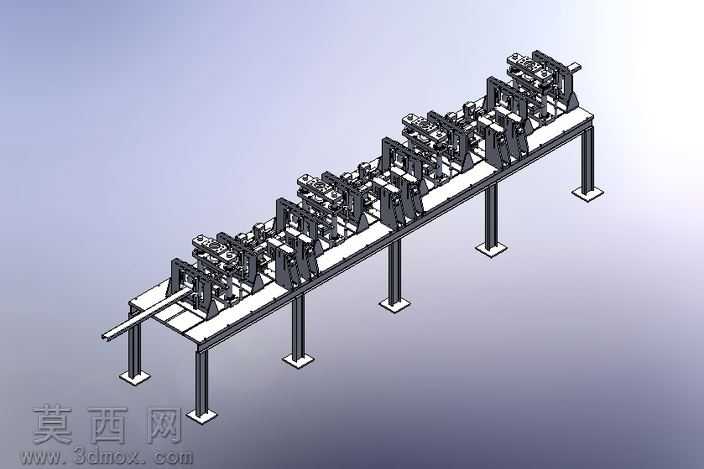

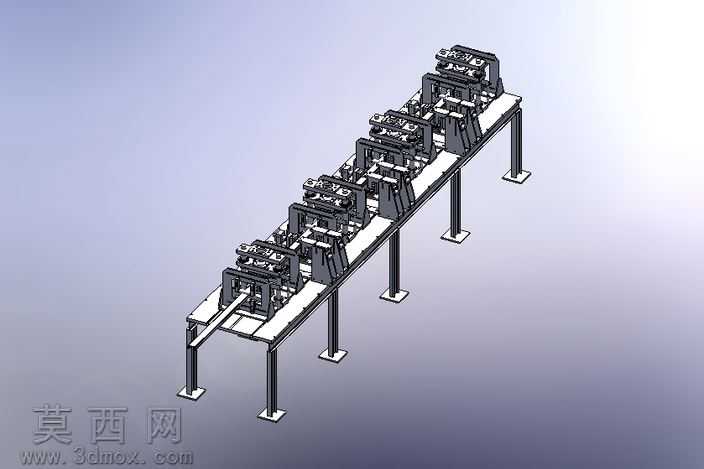

本模型为多工位冲孔压花冷热轧加工生产线，采用三维建模软件完成全参数化设计，整体结构按照长条形流水线布局搭建，主体由支撑机架、多组加工工位模组、工件输送平台、可调支撑脚座四大核心部分构成。建模过程中优先采用自顶向下的设计思路，先确定整体生产线的总长、工位间距、输送高度等核心参数，再逐一对每个加工工位的执行机构、固定框架、传动连接结构进行细化建模，所有零件均按照实际机械加工的装配逻辑添加配合约束，可直观呈现设备的完整装配关系。渲染阶段采用哑光金属材质模拟机架的方钢焊接结构，对加工工位的运动执行部件赋予略带反光的合金材质，区分固定结构与运动结构的视觉差异，输送平台表面采用防滑金属板材质，支撑脚座添加防滑橡胶垫的材质细节，整体渲染光影采用柔和的工业展示光效，清晰呈现各部分的结构层次与连接关系。结构设计上，机架采用标准工业方钢焊接成型，每间隔对应工位间距设置竖向支撑腿，底部搭配可调式脚座，可适配不同车间地面的安装调平需求；沿机架长度方向布置的多组加工工位，依次可完成冲孔、压花以及适配冷热轧工艺的成型加工，工位之间预留足够的工件输送与操作空间，输送平台沿机架中心线贯通布置，可承载待加工的长条形工件依次通过各工位完成连续加工。设计过程中充分考虑开放式产线的操作便利性，所有加工工位的执行端均朝向操作侧布置，设备背部预留管线排布的安装空间，既满足连续化生产的加工效率需求，也兼顾了设备安装调试、日常维护的操作空间，整体结构符合金属板材冷热轧后续冲孔压花加工的实际工艺需求，可用于产线方案展示、结构设计参考以及教学演示使用。
