便携式小型液压凿岩钻机结构设计

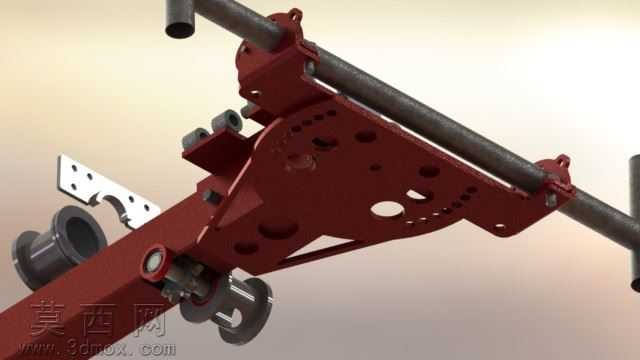

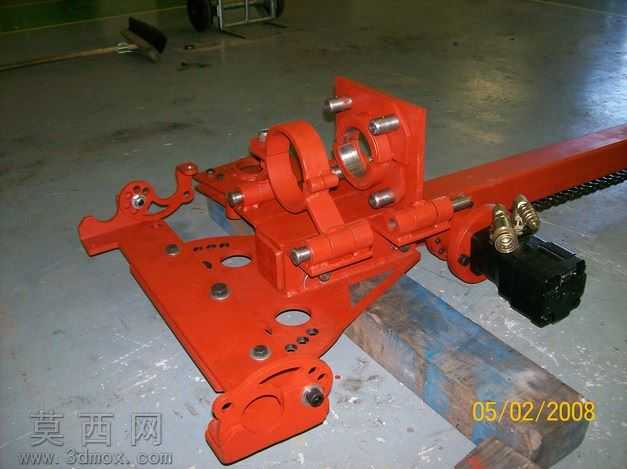

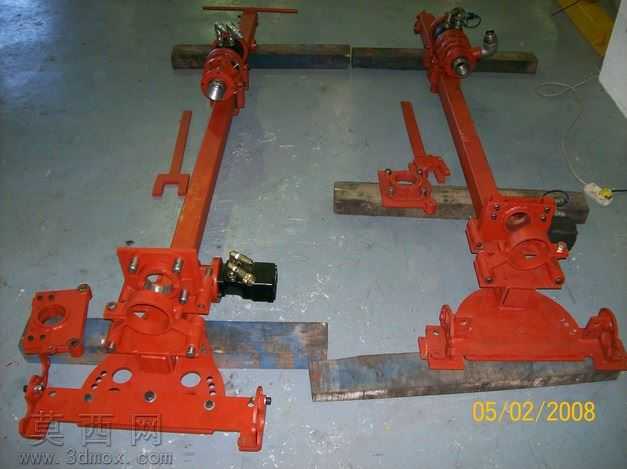

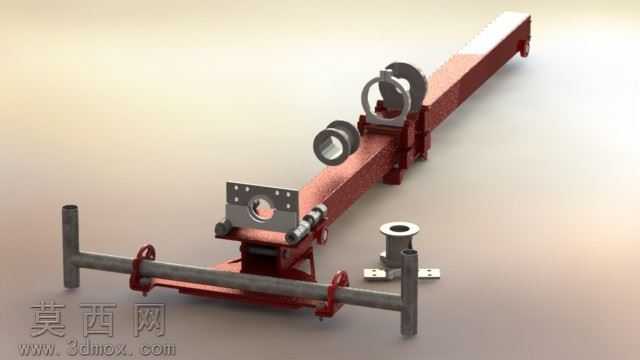

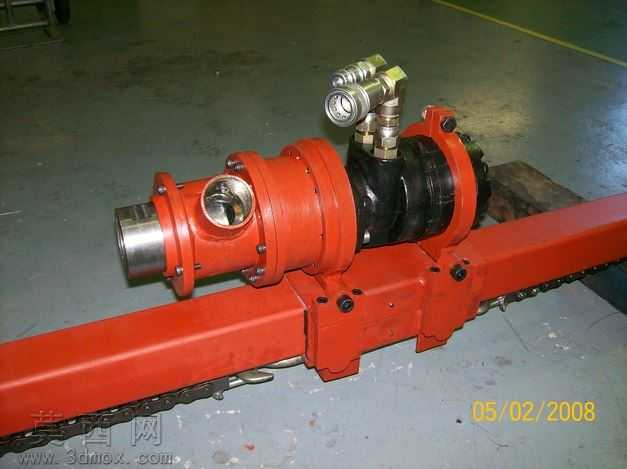

本模型为面向小型作业团队打造的便携式液压凿岩钻机，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对各部件的装配关系进行了完整约束，确保模型可直接用于结构验证与装配干涉检查。模型主体以长条形刚性滑轨梁作为承载基座，滑轨表面做了平整化处理，保证凿岩机头可沿轨道平稳进给，滑轨末端设置限位结构与便携滚轮，既可以限制机头的最大进给行程，也方便作业人员短距离转移设备。前端设置可调节支撑横架，横架通过快拆抱箍与滑轨主体连接，抱箍结构做了加厚处理，可承受凿岩作业时的反向冲击力，支撑横架两端设置接地支脚，作业时可稳定支撑整机，避免钻孔过程中设备偏移。凿岩机头组件包含回转驱动安装座、液压接口固定位、钻具连接法兰，各部件均做了倒角处理，去除尖锐棱角，既符合实际加工工艺要求，也避免装配过程中出现应力集中问题。模型附带的独立安装底座配件，可适配不同工况的固定需求，用户可根据作业面情况选择直接支撑或是加装底座固定。渲染阶段采用金属材质为主的材质体系，主体钢结构赋予哑光红漆金属材质，表面添加细微的颗粒质感模拟真实工业漆面效果，金属加工部件赋予拉丝钢材质，还原机加工零件的金属光泽，接地支脚与滚轮部分赋予耐磨橡胶材质，增强模型的真实感。灯光采用三点布光方案，主光源从侧上方打亮主体结构，辅助光源补全暗部细节，背光源勾勒设备轮廓，最终渲染图清晰展现了各部件的结构层次与装配关系。设计思路上充分考虑小型团队的作业需求，整体结构做了轻量化处理，在保证结构强度的前提下尽可能缩减整机重量，液压操作的设计预留了标准液压管路接口，用户可外接通用液压动力源即可驱动设备作业，模型未包含液压系统管路与动力单元，可方便用户根据自身使用的液压配件进行适配调整，整体结构拆装便捷，维护难度低，可满足小型矿山、岩土施工、巷道作业等场景的浅孔凿岩钻孔需求。
