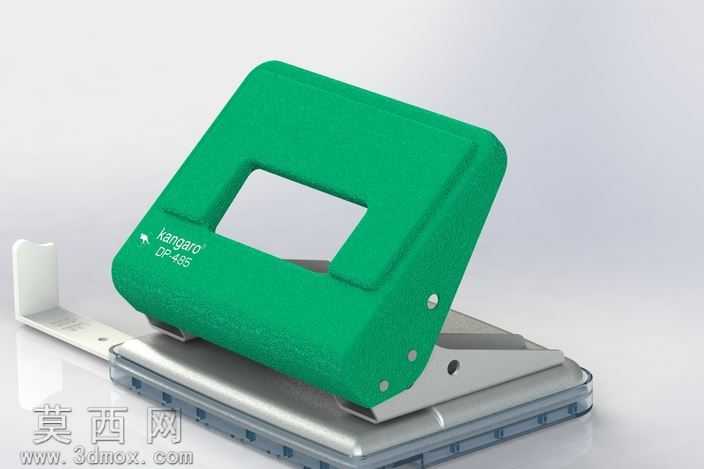

KangaroDP-485双孔金属打孔器结构建模

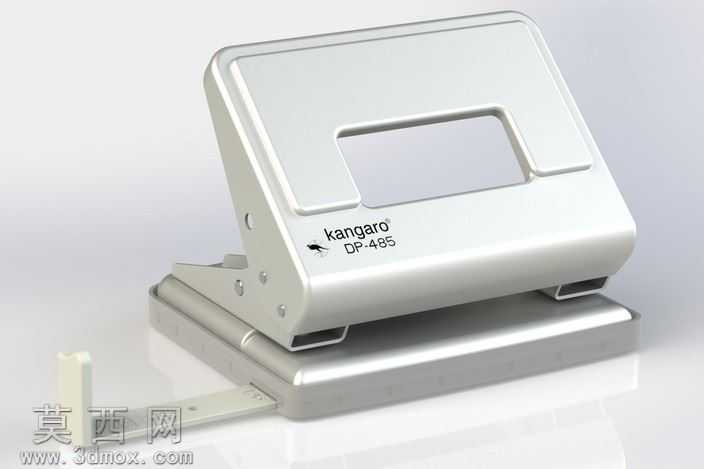

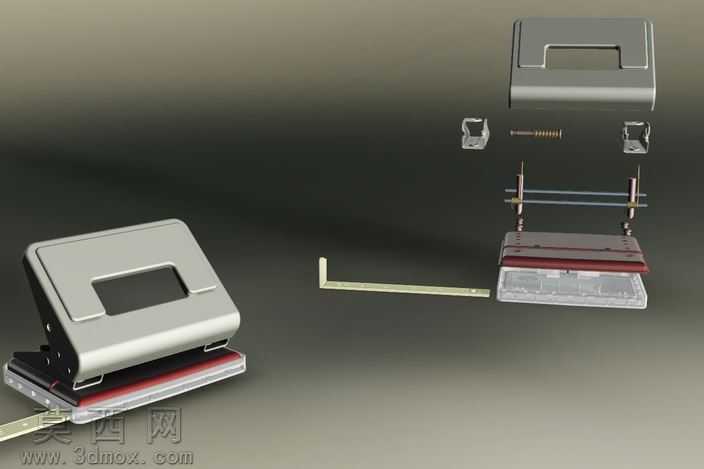

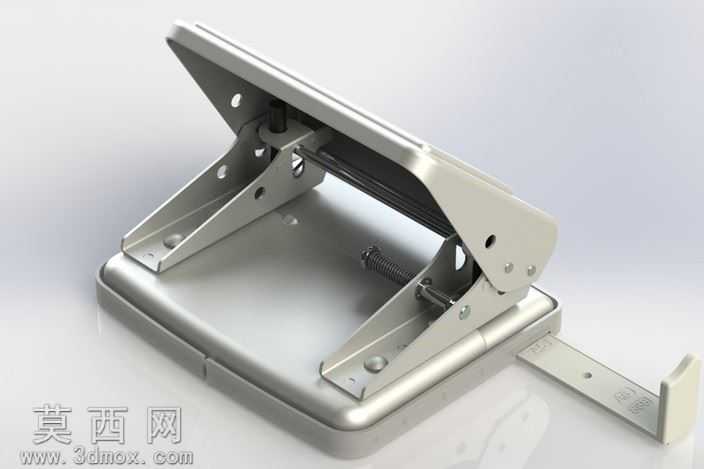

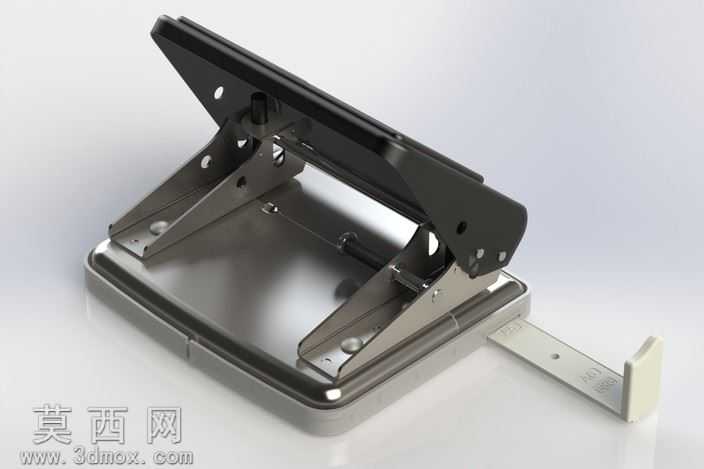

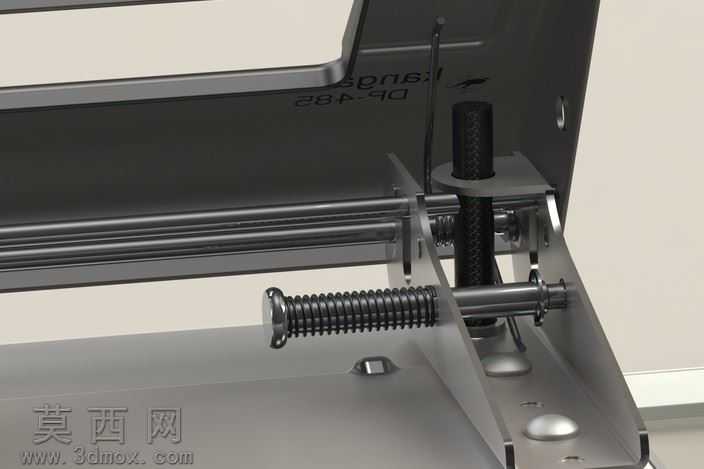

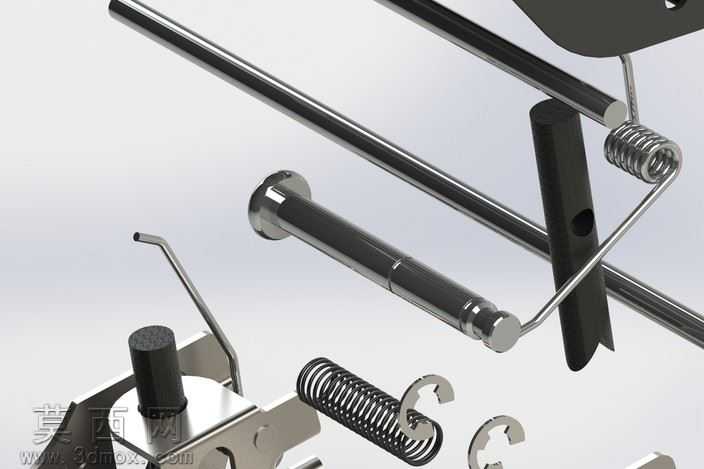

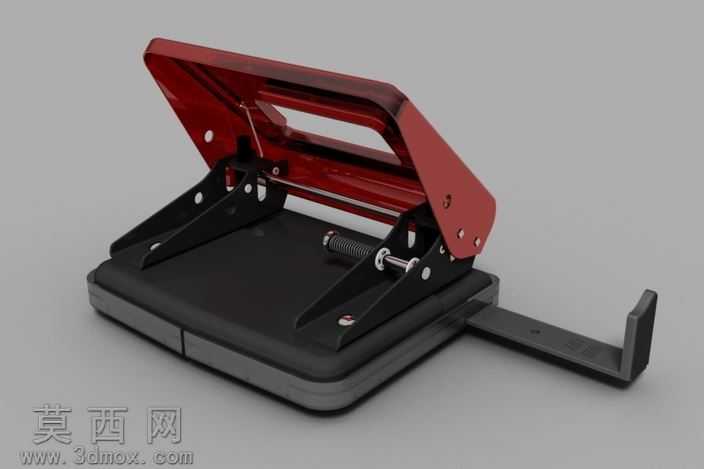

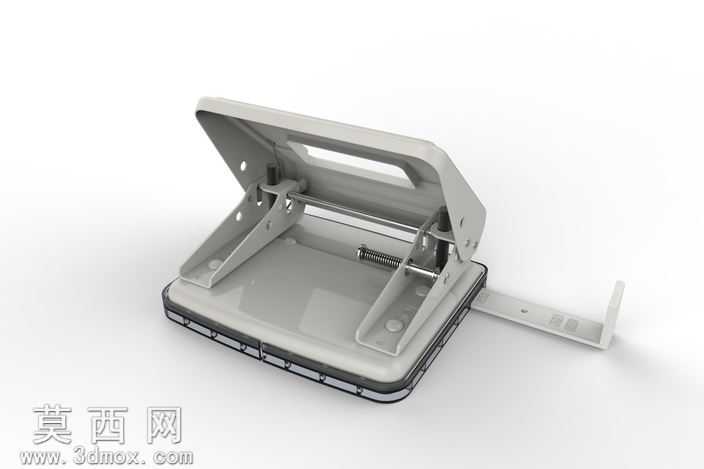

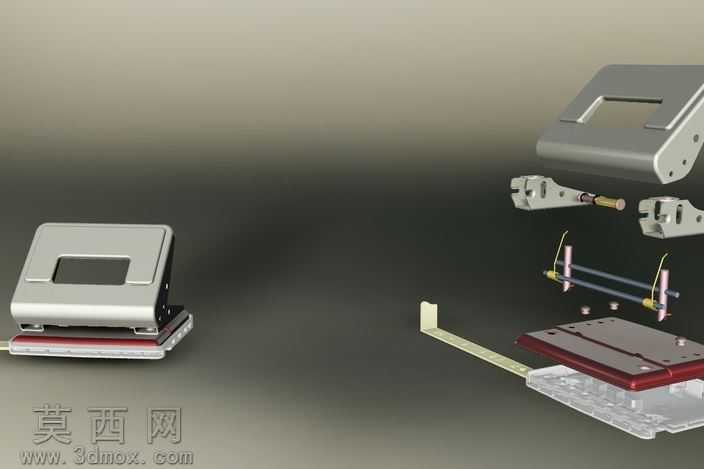

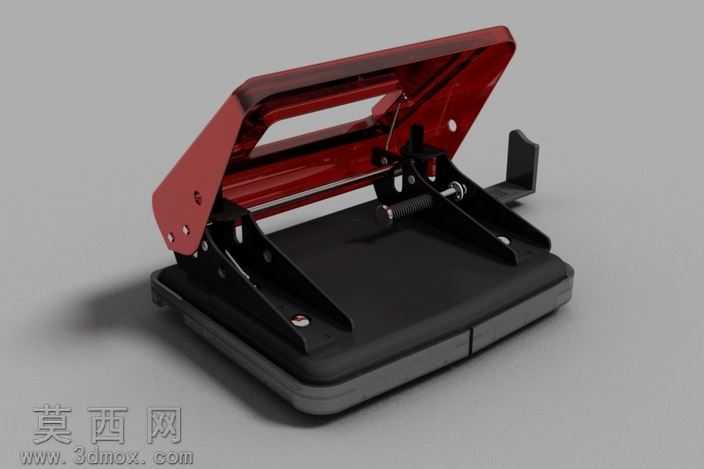

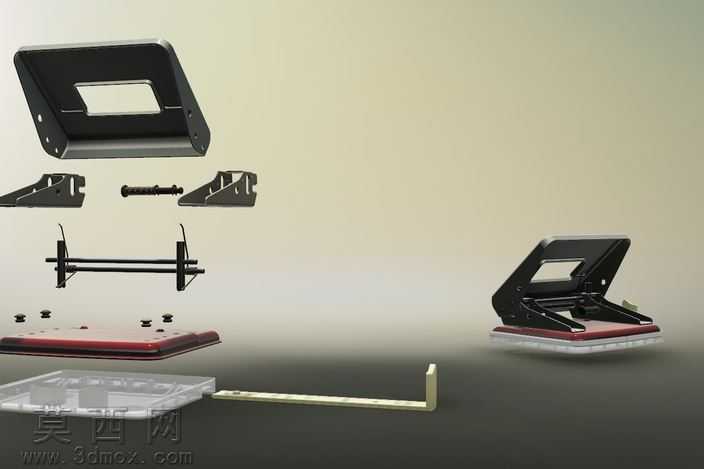

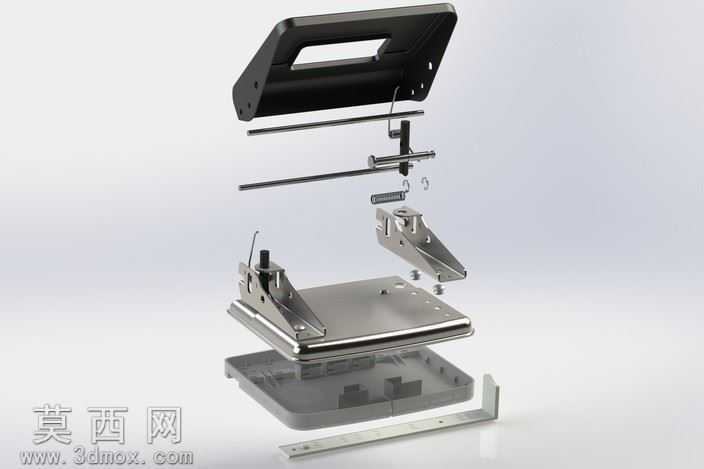

本模型为Kangaro DP-485双孔手动打孔器的三维建模作品，建模过程中首先对实物进行结构拆解，将整体划分为底座支撑组件、杠杆施压组件、冲裁执行组件、定位标尺组件四个核心功能模块，在三维建模软件中通过草图绘制、特征拉伸、钣金折弯、装配约束等操作完成全零件建模，还原了实物的真实装配关系与运动逻辑。材质设置上，底座与杠杆支架采用拉丝不锈钢材质，通过调整金属材质的反射率、粗糙度参数模拟真实金属的哑光磨砂质感，冲头与连接销轴采用高抛光镀铬金属材质，搭配黑色磨砂工程塑料的按压手柄，定位标尺末端设置白色限位挡块，不同材质的参数区分让渲染效果更贴近实物的视觉表现。结构设计上还原了双孔打孔器的经典杠杆增力结构，通过两组对称的三角支撑连杆将手柄的下压力传递至两个圆柱形冲头，冲头与底座上的落料孔精准对位，保证打孔时纸张冲裁边缘整齐无毛刺；底座内置的纸屑收纳腔做了抽拉式结构设计，侧边伸出的带刻度定位标尺可根据纸张规格调整限位位置，适配A4、B5等不同幅面纸张的标准孔位装订需求，手柄处的弧形贴合设计也在建模中做了曲面过渡处理，还原人体工学的握持按压手感。建模过程中对各活动部件添加了合理的装配间隙，既保证模型可实现打孔动作的运动仿真，也还原了量产五金文具的加工公差特征，所有零件的倒角、圆角细节均按照实物工艺处理，避免尖锐棱角，符合手动办公工具的安全设计要求，整体模型完整复现了这款重型双孔打孔器的结构特点与外观质感，可用于文具产品结构展示、办公场景建模素材等用途。
