SKF双列球面滚子轴承精密三维建模

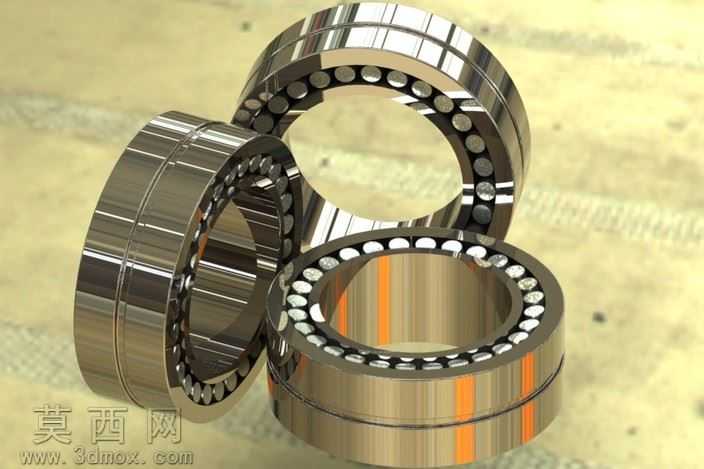

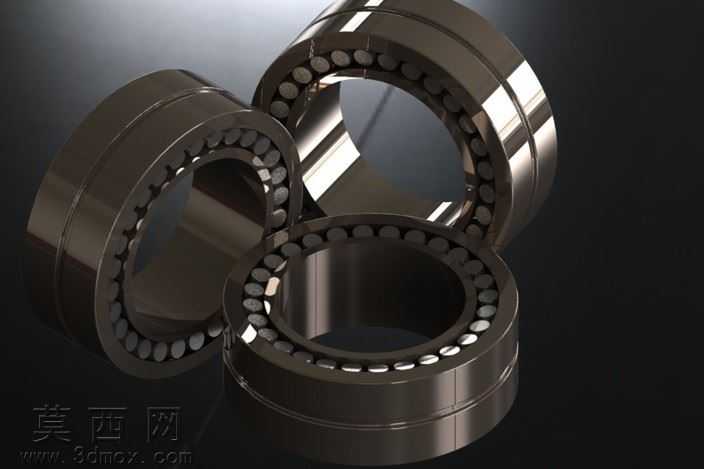

本次建模针对SKF24044CC/W33型球面滚子轴承展开，采用SolidWorks完成全参数化三维构建，完整还原双列球面滚子轴承的真实结构与尺寸特征。建模过程首先以轴承实际参数为基准，精准设定内径220毫米、外径340毫米、宽度118毫米的核心外形尺寸，严格遵循SKF原厂样本的尺寸公差规范，确保模型与实物的尺寸一致性。结构建模阶段，依次完成内圈、外圈、两列对称布置的球面滚子、实体保持架的独立建模：内圈与外圈的滚道采用球面成型设计，精准还原球面滚子轴承特有的调心功能对应的滚道曲率，滚道表面做光滑过渡处理，还原真实轴承的滚道加工特征；每颗球面滚子按照圆周等距排布规则完成阵列，滚子与滚道的接触位置严格匹配轴承的接触角设计，还原双列滚子对称承载的结构特性；保持架采用兜孔结构设计，每个兜孔与对应滚子做间隙配合模拟，还原保持架对滚子的引导、分隔功能，保持架的外形、厚度、连接筋结构均参照实物特征构建。材质与渲染阶段，为轴承套圈、滚子赋予高抛光轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经精密磨削后的亮面金属质感，套圈端面的倒角、油槽等细节做精细化处理，W33对应的外圈环形油槽、油孔结构完整还原，清晰呈现该型号轴承的润滑结构特征；保持架赋予对应金属材质，区分与套圈、滚子的材质视觉差异。整体建模采用自底向上的装配思路，各零件间添加正确的配合约束，还原轴承可相对转动的装配特性，模型可直接用于机械装配仿真、承载性能分析、产品演示等场景，完整呈现球面滚子轴承的内部构造与外部特征，精准体现该类轴承可承受重载荷、具备调心性能的结构设计特点，模型细节完整，无结构缺失或特征错误，各部分比例协调，符合真实轴承的生产制造规范。
