铣削钻用V型块配套夹紧工装结构

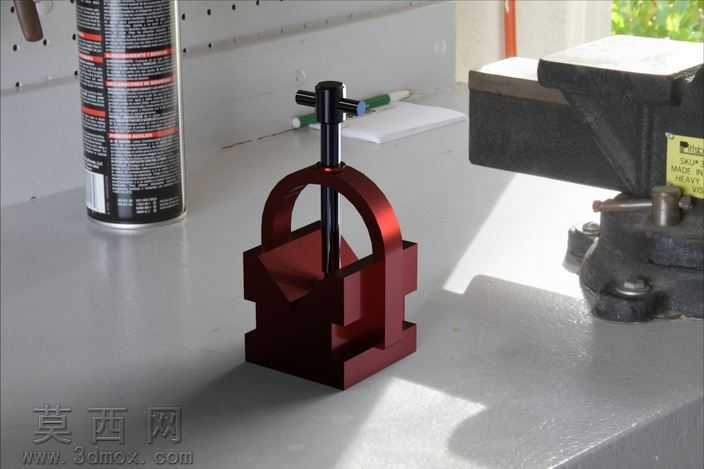

本作品为适配铣削、钻削加工场景设计的V型块配套夹紧工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的尺寸公差配合要求，对V型块的定位夹角、夹钳的开合行程、压紧螺杆的传动行程均做了精准的参数约束，确保各活动部件无运动干涉，可完整模拟实际装夹作业的动作逻辑。渲染阶段采用金属加工场景的写实光影方案，为V型块主体赋予哑光金属材质，还原铸铁工装表面经喷砂处理后的细腻磨砂质感，对夹紧螺杆、操作手柄部分做了金属光泽微调，区分不同机加工部件的表面处理差异，场景内搭配车间常见的台虎钳、加工耗材作为环境衬托，通过定向打光突出工装的立体轮廓与结构层次，让渲染效果贴近真实车间内的实物观感。结构设计上，V型块采用90度夹角定位槽，可稳定夹持轴类、套类零件的圆柱表面，配套的拱形夹架跨装在V型块上方，通过T型手柄带动竖向螺杆实现垂直方向的压紧动作，夹架底部与V型块侧边设置定位止口，避免夹紧过程中夹架发生偏移，整体结构无冗余设计，所有棱边均做了工艺倒角处理，符合机械加工工装的安全设计规范。设计思路围绕小型机加工工位的快速装夹需求展开，摒弃复杂的多部件联动结构，采用螺杆压紧的经典可靠结构，既保证装夹的压紧力足够稳定，满足铣削、钻削加工时的工件定位精度要求，又简化了工装的操作步骤，操作人员仅需转动T型手柄即可完成工件的锁紧与松脱，适配小型加工场景下频繁换件的作业节奏，同时整体结构可直接用于后续的工程图导出、加工工艺编制，具备实际生产落地的可行性。
