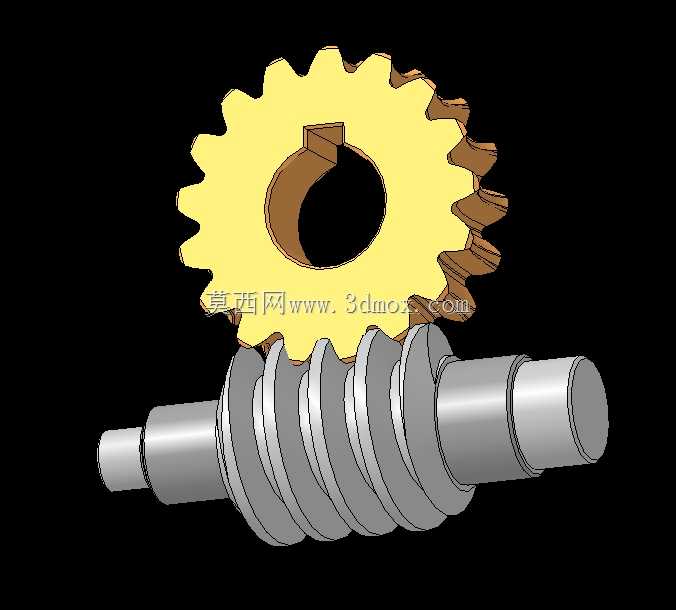

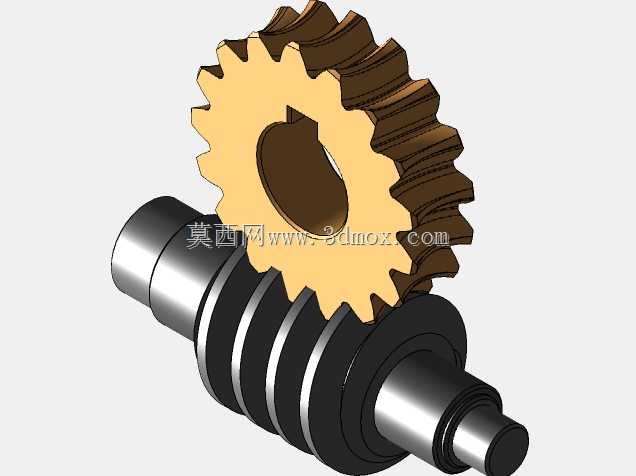

渐开线圆柱蜗杆蜗轮啮合传动结构

这套蜗杆蜗轮传动结构是机械传动领域应用极为广泛的减速传动方案，核心依托交错轴间的啮合运动实现动力与运动的传递，常规适配轴交角为90度的安装场景，在各类需要大减速比、低输出转速、高输出扭矩的设备中承担核心传动功能。从实际应用场景来看，这类传动结构常见于输送设备的驱动端、小型机床的进给机构、自动化生产线的分度转台、起重设备的回转机构以及家用小型机电设备的动力输出端，尤其适合空间紧凑、需要反向自锁防护的工况，比如起重类设备中可以避免负载反向拖动输入端引发安全隐患，输送线中可以精准控制输送速度匹配前后工序节拍。从功能特性来看，这套啮合结构具备传动比大、结构紧凑的优势，单级传动即可实现数倍到数十倍的减速效果，不需要搭配多级齿轮组就能满足大减速比需求，同时啮合过程为多齿连续接触，传动平稳性远优于直齿轮传动，运行过程中冲击、振动、噪声都处于较低水平，当蜗杆导程角小于啮合轮齿间当量摩擦角时，结构可实现反向自锁，即只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，这一特性在垂直升降类工况中可以省去额外的制动结构，大幅提升设备运行安全性。设计思路上，这套结构优先匹配通用工况的载荷需求，蜗杆采用轴向齿廓为直线的圆柱蜗杆结构，加工工艺成熟，普通车床即可完成齿形加工，不需要专用复杂刀具，蜗轮采用与蜗杆共轭的渐开线齿形，齿部做了等强度修形，啮合接触区集中在齿面中部，避免边缘接触引发的应力集中，同时预留了合理的齿侧间隙，既可以补偿加工装配误差，也能容纳润滑油脂，降低齿面磨损。安装边界方面，蜗杆轴两端预留了标准轴承位，可适配常用深沟球轴承或角接触轴承的安装尺寸，轴端设计有键槽结构，可通过平键与动力输入端的联轴器、带轮直接连接，蜗轮中心孔同样设置有键槽，可直接与输出轴配合安装，整体结构的轴向与径向尺寸都经过优化，在保证齿面接触强度的前提下尽可能压缩安装空间，适配多数中小型设备的传动舱安装尺寸，不需要对设备原有结构做大幅改动即可完成替换安装。
