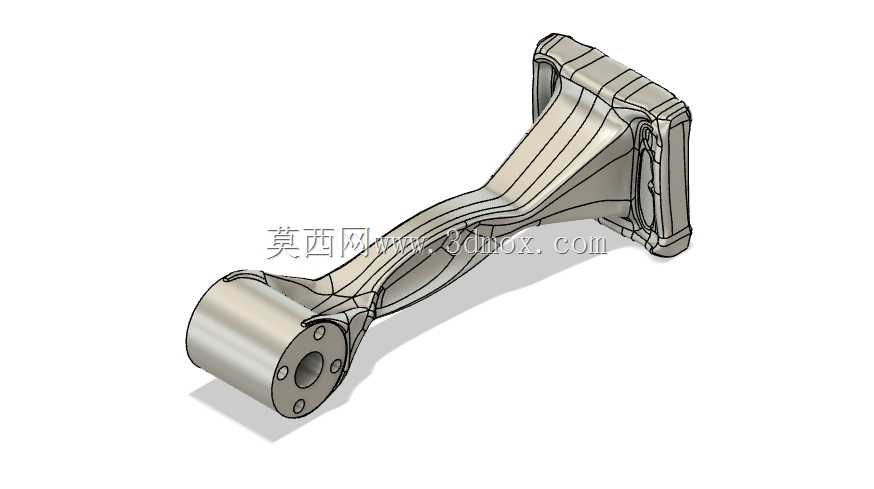

机器人肩部电机连接臂结构设计

该部件为工业机器人肩部的核心连接构件，主要应用于多关节工业机器人、协作机器人的肩部动力传递场景，承担着连接伺服电机输出端与大臂主体结构的关键作用，是机器人上肢动力传导、载荷承载的核心受力部件。在实际设备运行过程中，该部件需要将伺服电机输出的扭矩稳定传递至机械大臂，同时承载大臂运动过程中产生的径向、轴向复合载荷，还要抵消机械臂启停、变向过程中的冲击载荷，保障关节运动的同轴度与稳定性，避免动力传递过程中出现旷量、偏移问题，直接影响机器人的运动精度与负载能力。从功能特性来看，该部件采用一体化成型的流线型结构设计，一端为带安装孔的圆柱套筒结构，可直接与电机输出轴端的安装法兰适配，通过周向均匀分布的螺栓孔实现刚性锁紧，保证动力输入的同轴度；另一端为适配肩部关节座的框型安装结构，可与关节基座、交叉滚子轴承等部件配合，实现大臂的俯仰摆动自由度，中间的臂身采用变截面过渡设计，在保证结构强度的前提下尽可能降低自身重量，减少电机的额外负载。设计过程中采用了生成式设计思路，以载荷路径分布为核心依据优化材料分布，对受力集中的安装孔位、转角区域做了加厚与圆角过渡处理，非主要受力区域做了轻量化的结构优化，在满足同等刚度、强度要求的前提下，相比传统等截面臂身重量降低约30%，同时有效降低了运动过程中的转动惯量，提升了机器人关节的响应速度。在安装边界方面，该部件的套筒端内径与常用的40系列伺服电机输出轴座尺寸适配，周向安装孔的孔距符合通用工业机器人关节的安装标准，另一端的框型接口尺寸适配常规6自由度机器人肩部关节的基座安装位，整体臂长控制在适配10kg负载级机器人的尺寸区间，安装时无需额外修改其他关节部件的尺寸，可直接替换同规格的传统铸造连接臂，适配搬运、装配、上下料等多种场景的工业机器人使用需求。
