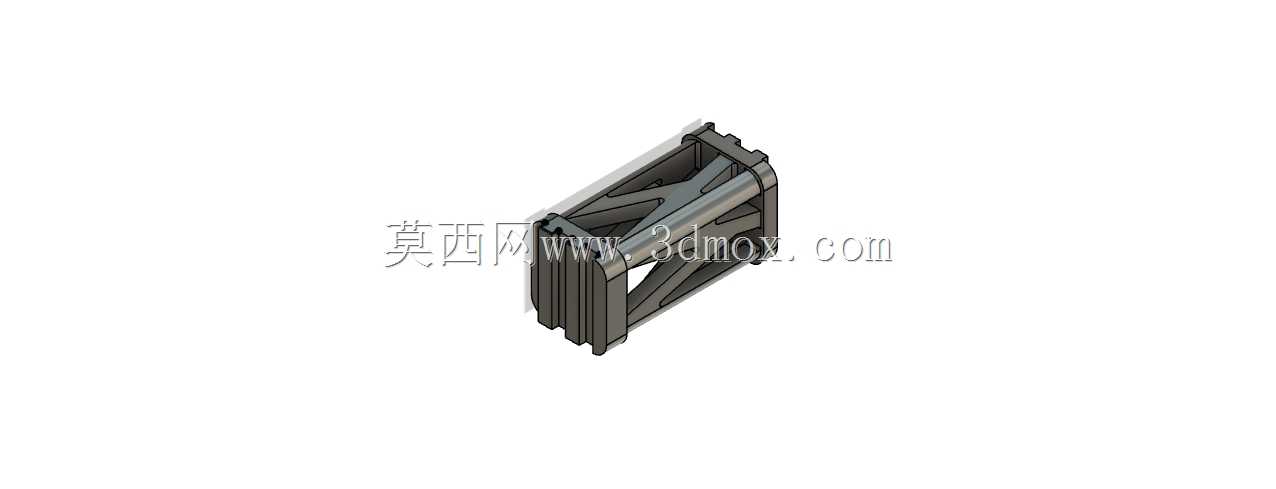

模块化可拼接臂连杆结构设计

这款臂连杆结构主要面向小型桌面级机械臂、教育类机械结构实训装置以及轻量化自动化执行末端的搭建场景，可作为串联式机械臂的臂段连接单元使用，也可适配小型分拣机械手、桌面搬运机构的臂身组成部分，满足小负载、短行程的往复运动传递需求，尤其适合需要灵活调整臂长的定制化小型机械结构搭建。在实际设备运行中，该臂连杆承担相邻臂段之间的刚性连接作用，可传递关节处的扭矩与摆动力，保障机械臂运动过程中的结构稳定性，避免臂段在负载动作时出现形变或晃动，同时其模块化的结构设计允许使用者根据实际作业半径需求，将多个相同单元沿轴向拼接组合，灵活调整机械臂的总臂长，适配不同的作业范围要求。从功能特性来看，该臂连杆采用镂空桁架式的内部结构设计，在保障整体结构刚性、满足小负载工况下抗形变要求的同时，最大程度降低了零件自身重量，减少机械臂关节处的动力负载，提升关节驱动的响应速度与运动精度；零件外侧设置有规整的安装定位面，两端预留有标准的连接接口，可直接与常规的舵机、步进电机关节输出端配合安装，无需额外加工转接件，降低装配难度。设计过程中，设计者充分考虑了小型3D打印工艺的成型特性，整体结构无复杂倒扣、无超大悬空面，无需添加大量支撑结构即可完成打印成型，打印成功率高，同时拼接接口采用过盈配合加定位销的组合固定方式，既保障多单元拼接后的同轴度，又能避免臂段在运动过程中出现松脱错位。在外形尺寸与安装边界方面，单个臂连杆单元的轴向长度适配常规小型舵机的安装间距，截面尺寸控制在小型机械臂的常规臂身宽度范围内，拼接后整体臂段的外轮廓规整无突出结构，不会在机械臂摆动过程中与周边设备、机架产生运动干涉，安装时仅需对准两端连接孔位锁紧固定件即可完成装配，对安装空间的要求较低，可适配各类紧凑布局的桌面级小型机械结构。
