3DPDT按钮式脚踏控制开关结构模型

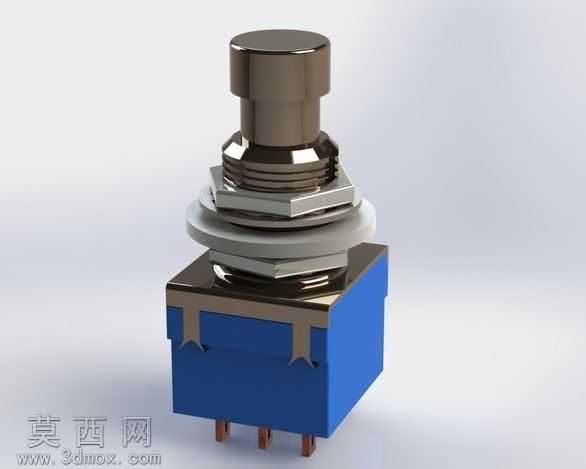

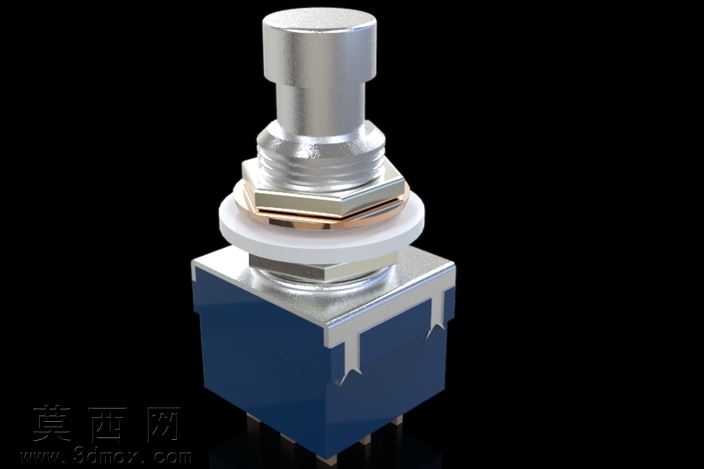

本模型为3DPDT脚踏开关的精细化三维建模成果，建模过程严格遵循实物测绘的尺寸比例，在SolidWorks平台中完成全参数化结构搭建，完整还原了该款开关从外部操作端到内部安装结构的全部细节。模型顶部为圆柱形金属操作按压头，建模时采用回转体特征生成，精准还原了按压头的倒角过渡与表面光洁度特征，金属材质部分通过调整材质球的反射率、粗糙度参数，模拟出不锈钢材质的哑光金属质感，还原了金属部件表面的细腻金属光泽。按压头下方依次设置了锁紧螺纹结构、六角锁紧螺母、绝缘密封垫圈与方形安装基座，螺纹部分采用真实螺旋线扫描生成，完整还原了螺纹的牙距、牙型细节，六角螺母的对边尺寸、倒角角度均严格参照实物标准设计，绝缘垫圈采用白色工程塑料材质，通过调整材质的漫反射参数与半透明属性，还原了尼龙绝缘件的哑光温润质感。下方的方形基座为深蓝色工程塑料壳体，建模时采用抽壳特征完成内部腔体结构设计，基座边角处的卡扣定位结构、底部引脚的排布位置均与实物完全一致，塑料壳体的材质通过调整粗糙度参数，还原了注塑件表面的细微磨砂质感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，突出金属部件的高光轮廓与塑料壳体的色彩层次，辅光源补充暗部细节避免结构死黑，背景采用纯黑底色突出模型本身的结构特征，底部添加微弱的接触阴影增强模型的真实落地感。设计过程中充分考虑了开关的装配逻辑，各部件之间保留了合理的装配间隙，螺纹连接部分、垫圈密封部分、卡扣固定部分的结构均符合实际生产的装配要求，既完整展现了该款脚踏开关的外部造型特征，也清晰呈现了各部件之间的配合关系，可用于电器结构教学、产品设计参考、装配模拟演示等场景，模型结构严谨，细节丰富，材质表现贴合实物真实质感。
